106年 - 10601 桃園捷運：電機概論(試卷B)#79674

科目：捷運◆電機概論 | 年份：106年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：捷運◆電機概論

選擇題 (50)

1.溫度變化時，穩定度最佳的偏壓方法是？ (A)分壓偏壓（基極分壓射極自偏壓） (B)集極回 授偏壓 (C)固定（IB）偏壓 (D)射極回授偏
2. 假設以 1mW 為 0dB，則 30dB 表示的功率為多少？ (A)10-6 W (B)10-4 W (C)10-3 W (D)1 W
3. 利用整流濾波的方式，以得到 4Vm (Vm 是變壓器二次側電壓最大值)的倍壓電路，最少需幾 個二極體？幾個電容？ (A)5 個二極體、5 個電容 (B)1 個二極體、1 個電容 (C)4 個二極體、4 個電容 (D)2 個二極體、2 個電容
 4. 某三相平衡電路之總實功率 P 為 1000 瓦，線間電壓為 220 伏特，功 率因數為 0.8，則三 相視在功率為多少伏安？ (A)1250 (B)1000 (C)600 (D)800
5. FET 共汲極放大器具有下列何種特性？ (A)高輸入阻抗， 高輸出阻抗 (B)高輸入阻抗，低 輸出阻抗 (C)低輸入阻抗，高輸出阻抗 (D)低輸入阻抗，低輸出阻抗
6. 場效電晶體如果設計成開關使用時，則此電晶體應工作於那兩個工作區？ (A)截止區與線性 電阻區 (B)主動區與飽和區 (C)截止區與主動區 (D)截止區與崩潰區
7. 有兩電容器，其電容值分別為 2μF 耐壓 50V 及 2μF 耐壓 200V，若將兩電容串聯，其所 能耐受之最大電壓為？ (A)50V (B)100V (C)150V (D)200V
8. 當 P 型及 N 型材料相接觸時，即會產生一空乏層，而 N 型半導體之空乏層內應有？ (A)電子 (B)電洞 (C)負離子 (D)正離子
9. 某放大器輸出阻抗 為 200Ω，若在此放大器輸出端與 8Ω 喇叭之間加入一個變壓器，欲使 8Ω 喇 叭獲得最大的功率轉移，則此變壓器的匝數比應選擇？ (A)25:1 (B)1:25 (C)1:5 (D)5:1

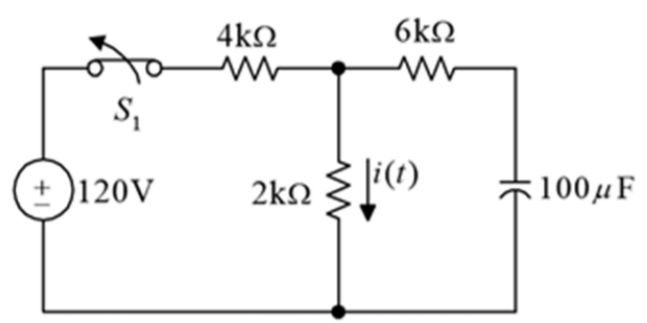

10 如下圖所示，待電源穩定後，在 t1 的時間，瞬間將開關 S1 打開(OFF)， 則 i(t1)為？5d9454134b9c5.jpg (A)–10mA (B)0mA (C)5mA (D)10mA

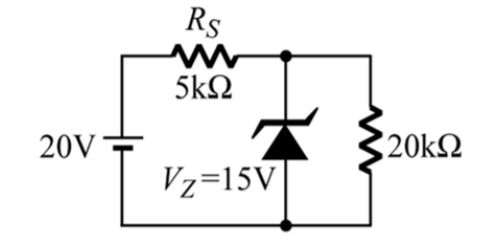

11 如下圖所示穩壓電路中，流過齊納二極體的電流為？5d94542647a67.jpg (A)1mA (B)0.5mA (C)0.75mA (D)0.25Ma

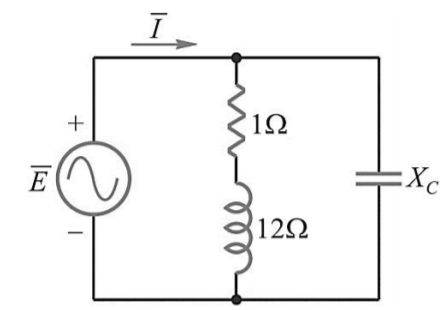

12 如圖電路，若欲發生諧振，則 XC 應為多少？ 5d94545662d13.jpg(A)11Ω (B)12Ω(C) 13Ω(D)14Ω

13 如圖，若 IR 及 IL 安培計之指數均為 10A，則安培計 A 之指數為？5d9454c624b86.jpg (A)10A (B)0A (C)10√2 A (D)20A

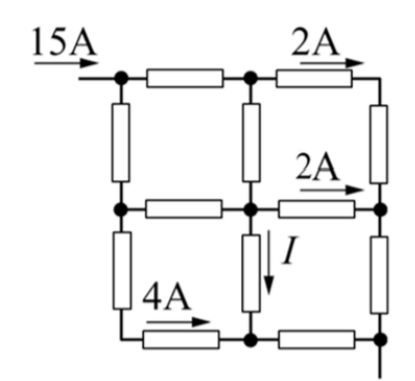

14 如下圖，請問 I 值為多少?5d9454db22d07.jpg (A) 7A (B) 9A (C)11A (D)13A

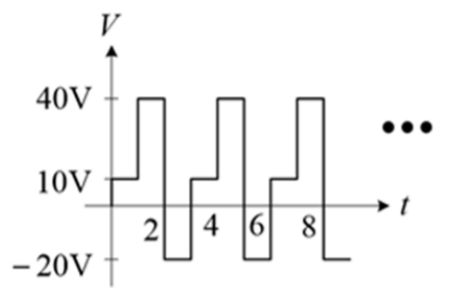

15 如下圖中之電壓波形，求其平均值為？5d9454f0c2d36.jpg (A)30V (B)20V (C)10V (D)0V

16 一個 7 歐姆的電阻與一個 1 亨利的電感串聯，在頻率為 60Hz 的情況下，其串聯等效阻抗應 為？ (A)7 + j377 歐姆 (B)7 + j62.8 歐姆 (C) 7- j6.28 歐姆 (D) 7 + j12 歐姆
17 設有一電阻為零而自感為 2H 之線圈，接於 110 伏之電源上，若電流 為 0.175A，則電源頻 率為？ (A)70 Hz (B)40 Hz (C)50 Hz (D)60 Hz
18下列何者最合適於整流電路？ (A)基納二極體 (B)蕭特基二極體 (C)變容二極體 (D)透納 二極體
19 手機的功率放大器常以 GaAs 為複合化學材料來實現電晶體，此類電晶體比 Si 材料作之電晶 體特性相比，下列何者為非： (A)速度快 (B)耐壓高 (C)成本低 (D)雜訊低
20 有一孤立實心金屬球體，其半徑為 10cm、球面電位為 100V，則距 球心 5cm 之電場強度為？ (A) 0 V/m (B) 50 V/m (C) 100 V/m (D) 2000 V/m
21 目前家庭用電所採用 110V 交流電源，此電壓意義係指下列何者? (A)平均值 (B)有效值 (C)最大值 (D)峰對峰值
22 應用戴維寧定理求等效電阻時應將 (A)電壓源開路、電流源短路 (B)電壓源、電流源皆短路 (C)電壓源短路、電流源開路 (D)電壓源、電流源皆開路
23 如下圖所示穩壓電路中，流過齊納二極體的電流為？ (A)1mA (B)0.5mA (C)0.75mA (D)0.25mA
24 三個電阻並聯，其電阻值分別為 10Ω，20Ω，30Ω，若流經 30Ω 之電流為 1 安培，其電路總 電流應為？ (A)5 安培 (B)5.5 安培 (C) 4 安培 (D)4. 5 安培
25 下列何電路是屬於交流-直流轉換器(AC/DC converter)？ (A)線性穩壓器 (B)變壓器 (C)振 盪器 (D)整流器
26 將電壓 100V 與頻率 159Hz 的交流電源連至 R-L 交流串聯電路中，若電阻上電流的大小為 4A 且兩端壓降的大小為 60V，則電感值 L 最接近下列何者? (A)80mH (B)60mH (C)40mH (D)20mH
27 有一個單向交流負載，負載端電壓為 v(t)=5sin(377t+5°)V，負載端電流為 i(t)=4sin(377t-55°)A， 則負載之平均功率應為若干 W? (A)5W (B)10W (C)20W (D)40W
28 並聯 LC 電路發生諧振時，下列敘述何者正確? (A)總導納為零 (B)總導納為無限大 (C)電 路電流最大 (D)以上皆非
29 下列有關 RLC 串聯諧振電路的敘述，何者錯誤? (A)在諧振時相當於純電阻 (B)在諧振時消 耗之電功率最大 (C)諧振頻率與 R 大小有關 (D)在諧振時 L 的電壓與 C 的電壓大小相同
30 下列有關平衡三相電壓的敘述，何者正確? (A)三相電壓的相位角均相同 (B)三相電壓的瞬 時值總和不可以為零 (C)三相電壓的大小均相同 (D)三相電壓的波形可以不相同
31 某 Y 接正相序的平衡三相發電機接於平衡三相ᇞ接負載，且其線電壓為 220V，若該ᇞ接負載 為三個 30Ω 的純電阻所構成，求此負載所消耗的平均功率為何? (A)2.42kW (B)4.84kW (C)7.26kW (D)9.68kW
32 有一個交流供電的線路，電源端量測到的電壓為 110V，負載端量測到的電壓為 135V，結果 的可能原因是? (A)絕不可能，一定是抄錯數據 (B)功率因數落後所造成 (C)有電磁輻射干 擾造成 (D)功率因數超前所造成
33 下列何者是造成電器設備漏電的原因? (A)用電量太大 (B)導線規格太細 (C)電氣設備受潮 或絕緣破損 (D)未接地
34 依照電磁學的理論，帶電流的導線所產生的磁場，其磁通密度 B(mG)與距離的關係為? (A) 離開越遠，磁通密度越低 (B)離開越遠，磁通密度越高 (C)磁通密度與遠近無關 (D)不一 定，要先看頻率與電壓高低
35 一方形鐵心其平均路徑長度為 60cm，截面積為 120cm2 (0.012m2)，在鐵心上繞有 200 匝的線 圈，若磁場強度為 H=200A．T/m，欲在鐵心內產生 0.012Wb 的磁通，需供應多少電流? (A)0.6A (B)1.0A (C)1.2A (D)1.8A
36 兩部並聯運轉的同步發電機，以同步方式調升一台發電機磁場電流，及調降另一台發電機的 磁場電流，其運轉控制目的為? (A)控制頻率 (B)改變負載阻抗 (C)改變實功率分配比率 (D)改變虛功率分配比率
37 直流電機補償繞組的功用是? (A)減少電樞反應 (B)增加電樞反應 (C)降低轉速 (D)增加轉 速
38 有關鼠籠式三相感應電動機繞組織敘述，下列何者正確? (A)外層導體電阻大，電抗小 (B) 外層導體電組小，電抗大 (C)內層導體電阻大，電抗小 (D)內層導體電組大，電抗大
39 欲改變直流分激電動機的轉向，下列何者正確? (A)改變電源極性 (B)改變電樞繞組電阻 (C)改變磁場繞組電阻 (D)改變磁場繞組極性
40 一部直流發電機，若將轉速增大為原來之 2 倍，其每極磁通量減少為原來的 0.9 倍，則其產 生的應電動式為原來的? (A)0.45 倍 (B)0.9 倍 (C)2 倍 (D)1.8 倍
41某電熱器之額定為 100V、1250W，其等效之電組為多少歐姆? (A)12.5Ω (B)8Ω (C)5Ω (D)2.5Ω
42 有三個電阻並聯，R1=10Ω，R2=5Ω，R3=2Ω，總電流為 8A，計算 R3 消耗的功率為? (A)10W (B)20W (C)30W (D)40W
43 如圖(4)所示電路，節點電壓 Va 為多少 V? (A)–20V (B)–10V (C)10V (D)20V
44 設電容器之平板面積加倍，兩平板間之距離亦加倍，則電容量為原來電容量之幾倍? (A)1 倍 (B)2 倍 (C)4 倍 (D)0.5 倍
45 兩 4.7μF/16V 之電容串接後使用於 20V 電路中，則其等效電容量為何? (A)2.35μF (B)4.70μF (C)5.88μF (D)9.40μF
46有一線圈 600 匝，通過 4 安培電流產生 5×10¯³Wb 的磁通量，則自感量為? (A)0.25H (B)0.5H (C)0.75H (D)1H
47 兩根長度均為 50 公尺之導體，平行置於空氣中相距 50 公分，分別通以同方向之電流 100 安 培及 1000 安培，則期間之作用力為多少牛頓? (A)2 (B)4 (C)6 (D)8
48 數條平行導線通過同方向之電流，則下列敘述何者正確? (A)導線間不會產生作用力 (B)有 些導線產生吸引力，有些導線產生排斥力 (C)導線間將產生互相排斥之作用力 (D)導線間將 產生互相吸引之作用力
49 如圖(10)所示電路，將開關閉合很長時間後，電流 I 約為多少? (A)0.01mA (B)0.1mA (C)1.43mA (D)2.58mA
50寬度 200μs，頻率 1kHz，峰值 50V 之脈波其工作週期為若干? (A)0.5 (B)0.33 (C)0.2 (D)0.66
