所屬科目：捷運◆電機概論
1.交流電路中，電阻為5Ω，電感抗為12Ω，兩者互相串聯的總等效阻抗為(A)17Ω(B)13Ω(C)7Ω(D)3.5Ω。
2.交流電110V為家庭用電，其峰值為(A)220V(B)156V(C)110V(D)99V。
3.電熱器的電阻為11Ω，提供110V電壓給電熱器，則電流為下列何者？(A)100A(B)50A(C)20A(D)10A。
4.下列有關克希荷夫定律的敘述何者正確?(A)克希荷夫電流定律(KCL)說明任一封閉路徑的電流代數和為一定值(B)克希荷夫電流定律(KCL)說明任一節點上的電流代數和為零(C)克希荷夫電壓定律(KVL)說明圍繞一個開放路徑的電壓代數和為零(D)克希荷夫電壓定律(KVL)說明任一節點上的電壓代數和為零。
5.若在直流電路中有連接電容與電感，則下列電容與電感的狀態何者正確？(A)電容短路、電感開路(B)電容開路、電感短路(C)電容開路、電感開路(D)電容短路、電感短路。
6.某負載實功率60W、虛功率80VAR，則此負載視在功率為多少？(A)60VA(B)80VA(C)100VA(D)140VA。
7.下列何者為真空斷路器的常見代號？(A)ACB(B)OCB(C)GCB(D)VCB。
8.兩個電阻分別為12Ω與8Ω，則將這個電阻並聯後的電阻為(A)20Ω(B)0.2075Ω(C)4.8Ω(D)96Ω。
9.有一個蓄電池以直流電、固定1A的電流充電，則在充電3分鐘後，總電池內共充了多少庫侖的電荷？(A)3庫侖(B)30庫侖(C)180庫侖(D)1800庫侖。
10.電感是因為導線繞成線圈形狀而產生，因此電感的大小與線圈的圈數的關係為(A)電感的大小與線圈的圈數成正比(B)電感的大小與線圈的圈數平方成正比(C)電感的大小與線圈的圈數成反比(D)電感的大小與線圈的圈數平方成反比。
11.一般小容量電器(例如小家電)中所用的旋轉電機以單相交流感應機為最多，而在感應機的電路中常會並聯一個電容器，其目的在於(A)降低電壓(B)幫助啟動(C)防止感電意外(D)儲存能量。
12.有一個理想變壓器其一、二次側的線圈匝數分別為800匝與160匝，若在800匝側加入v(t)=155sin(377t)V的交流電，則二次側的線圈上之感應電壓為多少？(A)31伏特最大值(B)31伏特有效值(C)4805伏特最大值(D)4805伏特平均值。
13.工廠用電系統中，常常需在用戶受電端裝置電容器組，用以改善功率因數，目前在台灣電力用戶的功率因數低於多少時，電力公司會加收功因調整費(懲罰性質)？(A)0.8(80%)(B)0.85(85%)(C)0.9(90%)(D)0.95(95%)。
14.1hp的馬達，規格上所說的1hp是表示該馬達(A)額定輸入為1馬力(B)額定輸出為1馬力(C)1馬力約為600W的消耗電功率(D)1hp是保固一年的意思。
15.兩個隔離一段距離、而分別帶正電荷與負電荷的質點間會產生何種作用力？(A)排斥力(B)吸引力(C)重力(D)沒有作用力。
16.兩個電阻分別為12Ω與8Ω，串聯後加上100V直流電壓，則在12Ω電阻上的電壓為(A)5V(B)40V(C)60V(D)50V。
17.直流電動機採用不同的激磁接線方式，啟動轉矩也不同，下列何種接線方式的啟動轉矩最高？(A)他激(separateexcited)(B)分激(shuntexcited)(C)串激(seriesexcited)(D)積複激(cumulatedcompoundexcited)。
18.配電線路中常用保護電驛來避免線路電流超過安全臨界值，下列何者是過電流電驛的符號代碼？(A)27(B)51(C)64(D)21。
19.電流流經過某電阻材料產生5V的電壓降，如果用同樣材質的材料、只將長度增加為2倍，則由同樣的電流流過新電阻所產生的電壓降為(A)10(B)20(C)30(D)40伏特。
20.電力用戶與電力公司簽訂有電力需量契約，稱為契約容量，如果連續15分鐘的平均用電(稱為電力需量)超過契約容量，會(A)超出契約容量部分，以4倍處罰(B)超約就停止供電(C)加收超約附加費(D)依竊盜罪送請法院追究。
21.將兩個電容器20μF、與60μF並聯，則總等效電容為多少μF？(A)15(B)50(C)80(D)0.066。
22.三相鼠籠式轉子感應電動機的定子電樞繞組，經加入三相平衡電流後，底下有關其啟動特性的敘述，何者是對的？(A)轉子導體上不會感應電壓(B)通常啟動電流大約是滿載運轉電流的6倍以上(C)必須另外配合啟動繞組，才可以啟動(D)啟動電流可以藉由外加啟動電阻器來啟動。
23.單電容啟動的單相感應電動機的繞組構造上有兩組繞組，分別為啟動繞組及運轉繞組，下列有關這兩組繞組的接線，何者是對的？(A)運轉繞組通常會串一個電容器(B)啟動繞組會串連一個離心開關(C)啟動繞組的導線通常比較粗(D)運轉繞組會並聯一個離心開關。
24.電路分析時常用戴維寧等效電路，先將負載電阻移開後，由負載端計算等效電阻，此時原有電路內的電源是(A)電壓源開路，電流源短路(B)電壓源開路，電流源開路(C)電壓源短路，電流源開路(D)電壓源短路，電流源短路。
25.建築物的接地工程中有一項是避雷針的接地工程，電工法規中對於避雷針的接地電阻規範，要求接地電阻必須小於多少歐姆？(A)5Ω以下(B)10Ω以下(C)25Ω以下(D)50Ω以下。
26.下列有關馬達額定效率等級的敘述，何者正確？(A)IE3的馬達效率比IE2的馬達佳(B)IE3的馬達效率比IE2的馬達差(C)IE3的馬達效率比IE4的馬達佳(D)IE1的馬達效率比IE2的馬達佳。
27.下列何者為市售家庭用漏電斷路器之常見規格？(A)額定靈敏度電流30mA、額定動作時間0.1sec(B)額定靈敏度電流3A、額定動作時間1sec(C)額定靈敏度電流3A、額定動作時間10sec(D)額定靈敏度電流30A、額定動作時間100sec。
28.用戶安裝需量控制器主要是為了下列何者用途？(A)減少線路損失(B)避免超約附加費(C)提升功率因數(D)提高電壓。
29.下列哪種措施可有效解決用戶額外繳交超約附加費的問題？(A)增加電容器(B)降低尖峰用電需量(C)安裝自動功率因數調整器(D)調降契約容量。
30.市售斷路器之標準額定安培值 不包含 下列何者？(A)15A(B)20A(C)25A(D)30A。
31.按台灣電力公司規定，契約容量在多少瓩以下之用戶，概以低壓供電？(A)70瓩(B)80瓩(C)90瓩(D)100瓩。
32.下列有關有載分接頭切換裝置OLTC功能敘述，何者正確？(A)可保持二次側電壓之穩定(B)可保持二次側功率之穩定(C)可保持二次側頻率之穩定(D)可保持二次側電流之穩定。
33.下列常用保護電驛及其代號，何者正確？(A)代號:25，延時電驛(B)代號:27，接地測距電驛(C)代號:43，電流逆相序電驛(D)代號:50/50N，接地過電流電驛。
34.接地過電壓電驛之代號為下列何者？(A)21/21N(B)40(C)59/59Vo(D)81H/L。
35.A級電機絕緣材料最高容許溫度為下列何者？(A)80oC(B)90oC(C)105oC(D)120oC。
36.根據用戶用電設備裝置規則，連續負載係指可持續達多少小時以上之最大電流負載？(A)3小時(B)4小時(C)5小時(D)6小時。
37.指針型功率因數計之刻度，正中央之刻度表示(A)0(B)1(C)超前0.8(D)落後0.8。
38.當濕度增大時，變壓器的絕緣電阻將(A)增加(B)減低(C)不變(D)絕緣電阻與濕度無關。
39.某2kVA、200V/100V、60Hz之單相變壓器，開路實驗測得各讀值為安培表：1A，伏特表：100V，瓦特表：20W，若儀表之內阻忽略不計，則此變壓器之無載功率因數為(A)0.1(B)0.2(C)0.4(D)0.6。
40.三台單相11,000/440V變壓器作△－Y接線，若一次側電源為三相5,500V，則二次側線電壓應為(A)220V(B)300V(C)330V(D)380V。
41.測量變壓器的絕緣電阻時，常加保護端鈕(G端)，其目的為防止(A)繞組靜電作用(B)高阻計漏電(C)絕緣不良損壞儀表(D)表面漏電。
42.在同步發電機轉子上加裝阻尼繞組，可增加系統之(A)效率(B)功率因數(C)靈敏度(D)穩定度。

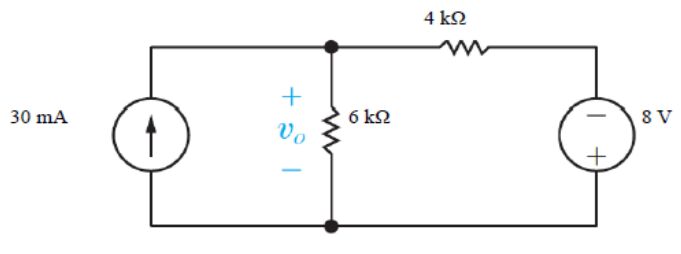

43.下圖所示的電路，6kΩ電阻器兩端的輸出電壓為幾伏特？(A)180V(B)67.2V(C)–48V(D)19.2V。
44.由電阻器、電感器的R-L串聯電路，連接一個可以調整頻率的交流電，如果從電感兩端取出輸出電壓，由輸出電壓對照電源來說，這個電路又可以稱為(A)低通濾波器(B)高通濾波器(C)帶通濾波器(D)帶止濾波器。
45.交流單相三線式110/220V配電線路中，如果負載分配平衡，則中性線的電流與相線電流的關係為(A)中性線電流等於相線電流的一半(1/2)(B)中性線電流會超過相線電流(C)中性線電流等於0(D)中性線電流等於相線電流的1/√2。
46.有一組變壓器額定為1000W，鐵損為20W，銅損為10W，每天半載6小時，1/4負載18小時，則其24小時全日效率為(A)96.57%(B)93.67%(C)99.60%(D)91.55%。
47.變壓器進行開路試驗測試時，其主要的目的是要測量出什麼參數或特性？(A)鐵損(B)銅損(C)絕緣耐壓(D)溫昇界限。
48.漏電斷路器可以分為高靈敏度型及低感度型，高靈敏度型的漏電電流上限為(A)10mA(B)30mA(C)100mA(D)500mA。
49.高壓設備在維修前要啟斷配電線路、維修後要恢復送電時，操作人員面對串接在一起的隔離開關(DisconnectionSwitch,DS)及斷路器(CircuitBreaker,CB)，正確的操作程序為(A)啟斷時，先拉開DS，再啟斷斷路器(B)啟斷時，先啟斷斷路器，DS不必拉開(C)送電時，先閉合斷路器，再閉合DS(D)送電時，先閉合DS，再閉合斷路器。
50.單相220V/110V的變壓器，一次側連接直流220V電壓源，二次側連接一顆單相110V、2馬力的感應馬達，滿載時的功率因數為0.746；則二次側的電流為多少安培？(A)9.09A(B)4.545A(C)6.78A(D)0A。
