107年 - 04202 測量─工程測量乙級工作項目 06：儀器檢校#38800

科目：技檢◆測量-工程測量-乙級 | 年份：107年 | 選擇題數：57 | 申論題數：0

試卷資訊

所屬科目：技檢◆測量-工程測量-乙級

選擇題 (57)

1. 二次縱轉法改正偏差的四分之一，此項調整是在下列何種情況下使用？(A)視準軸與橫軸不垂直(B)橫軸與垂直軸不正交(C)水準管軸與視準軸不平行(D)水準管軸與垂直軸不垂直。

2. 水準儀需要校正部分包括：A 十字絲、B 水準軸、C 視準軸，檢校之次序，可依(A)BAC(B)ACB(C)CAB(D)CBA。

3. 作定椿法時，水準儀置 A、B 二點之中央，得 A 尺之讀數為 1.136m，B 尺讀數為 1.168m。再移儀器於緊接 B 尺近旁，讀 A 尺為 1.225m，B 尺為 1.232m，則校正儀器後，A 尺之正確讀數應為(A)1.262m(B)1.300m(C)1.248m (D)1.200m。

4. 應用定椿法校正水準儀，設二樁 A 與 B，當水準儀安置在 A 旁時，A 尺讀數＝1.625m；B 尺讀數＝1.421m；水準儀在 B 旁時，A 尺讀數＝1.831m；B 尺讀數＝1.649m，則儀器在 B 旁時，應將橫十字絲對 A 尺讀數改正為多少時，方可消除視準軸誤差？(A)1.853m(B)1.924m(C)1.798m(D)1.842m。

5. 設經緯儀各軸為：垂直軸 VV'；橫軸 HH'；水準軸 LL'；視準軸 ZZ'；則校正時應先使(A)HH'⊥VV'(B)ZZ'⊥VV' (C)ZZ'⊥HH'(D)LL'⊥VV'。

6. 水準儀之視準軸不平行於水準軸時，可用下列何種方式校正之？(A)定椿法(B)中數校正法(C)半半校正法(D)二次縱轉法。

7. 若經緯儀之視準軸不垂直於橫軸，採用二次縱轉法校正，改正量為檢查時所發現偏差之(A)1/4(B)1/2(C)1/3(D)2/3。

8. 設 Z=視準軸，L=水準管軸，V=垂直軸，H=水平軸(橫軸)，則經緯儀之各軸關係應(A)L⊥V，Z⊥H，H⊥V(B)L/ /V，Z⊥H，H⊥V(C)L⊥V，Z//H，H⊥V(D)L⊥V，L//Z，H⊥V。

9. 設 Z=視準軸，L=水準管軸，V=垂直軸，水準儀裝置之原則應為(A)Z//L，L//V(B)Z⊥L，L//V(C)Z//L，L⊥V(D)Z ⊥L，L⊥V。

10. 經緯儀盤面水準器之校正，係採用(A)定椿法(B)半半校正法(C)間接校正法(D)1/4 校正法。

11. 下列何種經緯儀誤差不能藉正倒鏡觀測取其平均值而消除之？(A)視準軸偏心誤差(B)視準軸誤差(C)直立軸傾斜誤差(D)橫軸誤差。

12. 所謂半半法改正，是在下列何種情況下使用﹖(A)視準軸與橫軸互不垂直(B)橫軸與垂直軸不正交(C)水準軸與視準軸不平行(D)水準軸與垂直軸不垂直。

13. 以下何者不是水準儀之主軸？(A)視準軸(B)垂直軸(直立軸)(C)水準軸(D)水平軸(橫軸)。

14. 水準儀校正不包括(A)水準軸之校正(B)十字絲之校正(C)視準軸之校正(D)直立軸之校正。

15. 下列何者不為經緯儀之結構條件？(A)橫軸垂直於垂直軸(B)視準軸垂直於橫軸(C)水準軸垂直於垂直軸(D)橫軸垂直於水準軸。

16. 下列何者不為經緯儀之結構條件？(A)橫軸垂直於直立軸(B)視準軸垂直於橫軸(C)視準軸平行於橫軸(D)水準管軸垂直於直立軸。

17. 望遠鏡之物鏡中心與十字絲中心之連線，稱為(A)光軸(B)鏡軸(C)視準軸(D)橫軸。

18. 水準管氣泡居中後，再平轉 180°，若此時氣泡偏移二格，則須調整水準管校正螺絲，使氣泡改正(A)半格(B)一格(C)二格(D)四格。

19. 經緯儀之視準軸校正檢驗，係採用(A)二次縱轉法(B)偏角法(C)定樁法(D)半半法。

20. 經緯儀之盤面水準管應垂直於(A)望遠鏡(B)視準軸(C)橫軸(D)直立軸。

21. 某次水準儀定樁法測量，儀器靠近 A 尺，觀測 A 尺及 B 尺讀數，計算得高程差 Δh1=0.245m(以 A 尺讀數減 B 尺讀數，以下相同)。再將儀器置於 AB 二尺中間，測得高程差 Δh2=0.235m。今增加設立一站，將儀器置於 B 41 尺旁，測得高程差 Δh3值應為(A)0.215m(B)0.225m(C)0.240m(D)0.255m。

22. 下述水準儀各軸之關係，何者為錯誤﹖(A)視準軸平行於水準軸(B)水準軸垂直於垂直軸(C)視準軸平行於垂直軸 (D)視準軸垂直於垂直軸。

23. 水準軸不垂直於垂直軸時，可用(A)定椿法(B)中數校正法(C)半半校正法(D)平衡視線距離改正之。

24. 半半改正是校正水準軸的方法，當水準管氣泡調居中後，再將儀器平轉 180 度，此時水準管氣泡產生了偏移。校正時步驟包括「調腳螺旋」和「調水準管校正螺絲」進行調整。請問「調腳螺旋」之目的為何？(A)使水準管氣泡居中(B)使水準軸垂直於直立軸(C)使直立軸與垂線重合(D)使水準軸平行於垂線。

25. 半半改正是校正水準軸的方法，當水準管氣泡調居中後，再將儀器平轉 180 度，此時水準管氣泡產生了偏移。校正時步驟包括「調腳螺旋」和「調水準管校正螺絲」進行調整。請問「調水準管校正螺絲」之目的為何？ (A)使水準軸平行於視準軸(B)使水準軸垂直於直立軸(C)使直立軸與垂線重合(D)使水準軸平行於垂線。

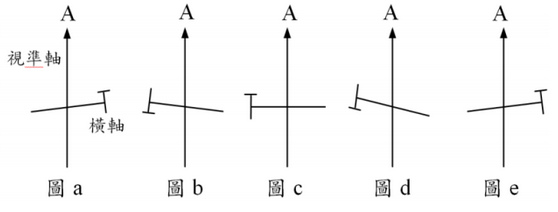

26. 當經緯儀有視準軸誤差時，正鏡照準目標 A 之情形如下圖 a，則倒鏡後應為圖 b、圖 c、圖 d、圖 e 之何者？

(A)圖 b(B)圖 c(C)圖 d(D)圖 e。

27. 水準儀實施定樁法檢校水準軸結果得知，視準軸偏上且每公尺誤差量為 0.05mm，今欲以相距 50m 處的尺規實施視準軸校正，則下列何者正確？(A)讀數過大，應調十字絲使橫絲向上移動 2.5mm(B)讀數過小，應調十字絲使橫絲向上移動 2.5mm(C)讀數過大，應調十字絲使橫絲向下移動 2.5mm(D)讀數過小，應調十字絲使橫絲向下移動 2.5mm。

28. 設 A、B、C 三點位依序在同一直線上，先以經檢定的鋼捲尺測得平距

，再以電子測距儀測得平距

，請依上述結果判斷電子測距儀可能有下列那一項系統誤差？ (A)稜鏡加常數誤差(B)大氣折射誤差(C)儀器對點誤差(D)調制頻率誤差。

29. 經緯儀實施方向組法觀測時，必須在每測回之零方向增加(180°/測回數)的水平度盤讀數，其目的為何？(A)消除水平度盤偏心誤差(B)提昇讀數精度(C)降低水平度盤刻劃誤差(D)消除讀數誤差。

30. 某經緯儀有視準軸誤差+1'，若將經緯儀整置於 B 點並正鏡後視 A 點之後，直接縱轉望遠鏡欲測設 200m 處之延長線點 C，則 C 點將因視準軸誤差而產生的橫向偏移量為若干？(A)0.058m(B)0.116m(C)0.232m(D)0.464m。

31. 某經緯儀有視準軸誤差+1'，若將經緯儀整置於 B 點並正鏡後視 A 點之後，直接縱轉望遠鏡欲測設延長線點 C，則下列對 C 點位置的描述何者正確？(A)偏向觀測者的左側(B)偏向觀測者的右側(C)在延長線上(D)視地形高低決定其位置。

32. 目前的全測站經緯儀內部多有補償器的設計，有單軸補償、雙軸補償和三軸補償三種，則下列敘述何者錯誤？ (A)單軸補償僅補償直立軸誤差對縱角度盤讀數的影響(B)雙軸補償可以補償直立軸誤差對縱角度盤和水平度盤讀數的影響(C)三軸補償除了雙軸補償的功能外，尚能補償橫軸誤差和視準軸誤差對水平度盤讀數的影響(D)當測站有振動或風大之情況，應打開補償器的補償功能。

33. 下列關於全測站經緯儀檢校之敘述，何者錯誤？(A)若有水準管及圓盒氣泡時，應先校正圓盒氣泡(B)應檢定測距軸和視準軸是否重合(C)應檢查操作鍵盤各按鍵是否功能正常(D)應檢查光學對點器是否正確。

34. 經緯儀架設過程中，所謂完成「定平」之真正意義所指為何？(A)水準管氣泡居中(B)水準軸水平(C)直立軸與垂線重合或平行(D)視準軸水平。

35. 以定樁法檢驗水準儀視準軸時，A、B 二尺規相距 50m，首先將儀器置於 A、B 二尺中央，得 A、B 尺讀數為 b1=2.7682m、f1=2.7356m；再將儀器置於 B 尺後 5m，得 A、B 尺讀數為 b2=2.5417m、f2=2.5049m。水準儀每公尺視準軸誤差量為何？視準軸偏上或偏下？(A)0.084mm，偏下(B)0.084mm，偏上(C)-0.084mm，偏下(D)-0.084mm，偏上。

36. 以定樁法檢驗水準儀視準軸時，A、B 二尺規相距 50m，首先將儀器置於 A、B 二尺中央，得 A、B 尺讀數為 b1=2.7682m、f1=2.7356m；再將儀器置於 B 尺後 5m，得 A、B 尺讀數為 b2=2.5417m、f2=2.5049m。問校正時應採 42 用何尺及讀數為何？(A)A 尺，2.5371m(B)B 尺，2.5371m(C)A 尺，2.5463m(D)B 尺，2.5463m。

37. 以定樁法檢驗水準儀視準軸時，A、B 二尺規相距 25m，首先將儀器置於 A 尺後 25m 處，得 A、B 尺讀數為 b 1=2.7682m、f1=2.7356m；再將儀器置於 B 尺後 25m 處，得 A、B 尺讀數為 b2=2.5417m、f2=2.5049m。問水準儀每公尺視準軸誤差量為何？視準軸偏上或偏下？(A)0.084mm，偏下(B)0.084mm，偏上(C)-0.084mm，偏下(D)-0.08 4mm，偏上。

38. 以定樁法檢驗水準儀視準軸時，A、B 二尺規相距 25m，首先將儀器置於 A 尺後 25m 處，得 A、B 尺讀數為 b 1=2.7682m、f1=2.7356m；再將儀器置於 B 尺後 25m 處，得 A、B 尺讀數為 b2=2.5417m、f2=2.5049m。問校正時應採用何尺及讀數為何？(A)A 尺，2.5375m(B)B 尺，2.5375m(C)A 尺，2.5459m(D)B 尺，2.5459m。

39. 某一 3m 長之精密水準尺，經檢定後其長度為 2.99950m，則對讀數 1.89754m 而言，其正確讀數為何？(A)1.897 86m(B)1.89769m(C)1.89739m(D)1.89722m。

40. 現對某精密水準尺檢定後，發現尺規底部有磨損。請問下列施測程式的敘述中，何者無助於消除尺規底部磨損對水準測量成果的影響？(A)在施測過程中保持尺規與尺墊之接觸點為同一個點且測站數應保持為偶數(B)直接更新尺規(C)對尺規底部維修並作檢定(D)觀測時應保持前後視距離相等。

41. 實施經緯儀光學對點器之校正時，可將對點器每水平轉動 120°後，便在地面紙張上標記對應位置，若標記得到之三個點重合，表示該對點器無對點誤差；若三個點未重合而形成一個三角形，則應取該三角形之那個位置進行對點器校正？(A)內心(B)垂心(C)外心(D)重心。

42. 經緯儀或水準儀在實施觀測之前，觀測者應對望遠鏡進行「消除視差」的動作。下列對「消除視差」之內涵敘述，何者錯誤？(A)應先調目鏡聚焦螺旋看清楚十字絲(B)若未完成取消視差動作，觀測時會因身體晃動造成照準目標的不易標定(C)應先調物鏡聚焦螺旋看清楚目標(D)會造成照準目標的影像未能呈像在十字絲處。

複選題
43. 現對某精密水準尺檢定後，發現標尺底部有磨損。請問下列施測程序的敘述中，哪些有助於消除標尺底部磨損對水準測量成果的影響？(A)在施測過程中保持標尺與尺墊之接觸點為同一個點(B)水準線之總測站數應保持為偶數(C)對標尺底部維修並作檢定(D)觀測時應保持前後視距離相等。

複選題
44. 經緯儀或水準儀在實施觀測之前，觀測者應對望遠鏡進行「消除視差」的動作。下列有關「消除視差」之內涵及影響的敘述哪些正確？(A)應先調目鏡聚焦螺旋看清楚十字絲，再調物鏡聚焦螺旋看清楚目標(B)若未完成取消視差動作，觀測時會因身體晃動造成目標的不易標定(C)應先調物鏡聚焦螺旋看清楚目標，再調目鏡聚焦螺旋看清楚十字絲(D)會造成照準目標的影像未能呈像在十字絲處。

複選題
45. 下列哪些措施可以消除水準儀之視準軸誤差？(A)前後視距離保持相同(B)實施定樁法校正視準軸(C)各測站均採用後前前後的觀測方式(D)水準線之測站數要保持偶數站。

複選題
46. 實施「半半改正」之步驟是當水準管氣泡調居中後，再將儀器平轉 180°，此時水準管氣泡產生了偏移，接著依序「調腳螺旋改正氣泡偏移量之半」和「調水準管校正螺絲改正氣泡偏移量之半」。下列敘述哪些正確？ (A)調腳螺旋改正氣泡偏移量之半使是使水準軸垂直於直立軸(B)調腳螺旋改正氣泡偏移量之半是使直立軸與垂線重合(C)調水準管校正螺絲改正氣泡偏移量之半是使水準軸垂直於直立軸(D)調水準管校正螺絲使水準軸平行於視準軸。

複選題
47. 某水準儀水準管率定時，當氣泡居中視線水平時，讀得相距 50m 處的標尺讀數為 1.700m，當氣泡朝物鏡偏移二格時，標尺讀數為 1.715m，則下列敘述哪些正確？(A)水準管靈敏度值為 γ=30"/2mm(B)當氣泡朝目鏡偏移一格時之讀數應為 1.693m(C)水準管之曲率半徑值 R=13.750m(D)水準管的靈敏度與其曲率半徑大小成反比。

複選題
48. 水準儀進行定樁法檢驗視準軸時，A、B 二標尺之距離為 50m，首先將水準儀置於 A、B 二尺中間，得 A、B 標尺之讀數分別為 2.768m、2.728m；再將水準儀置於 B 尺後 5m 處，得 A、B 標尺之讀數分別為 2.545m、2.5 15m。則下列敘述哪些正確？(A)每公尺視準軸誤差量-0.2mm(B)此時水準儀之視準軸偏上(C)校正時應採用 A 標尺之讀數 2.556m 實施校正(D)A、B 二點之正確高程差為△hBA=0.04m。

複選題
49. 水準儀進行定樁法檢驗視準軸時，A、B 二標尺之距離為 25m，首先將水準儀置於 A 尺後 25m 處，得 A、B 標尺之讀數分別為 2.768m、2.735m；再將水準儀置於 B 尺後 25m，處得 A、B 標尺之讀數分別為 2.542m、2.5 19m。則下列敘述哪些正確？(A)每公尺視準軸誤差量 0.2mm(B)此時水準儀之視準軸偏下(C)校正時應採用 A 標尺之讀數 2.552m 實施校正(D)A、B 二點之正確高程差為△hBA=0.04m。

複選題
50. 經緯儀某軸有誤差實施校正，其程序如下：正鏡照準牆面高處某點 P，再向下縱轉望遠鏡讀得牆腳橫置之標尺讀數為 1.246m，倒鏡照準牆面高處某點 P，再向下縱轉望遠鏡讀得牆腳橫置之標尺讀數為 1.224m，調「某 43 軸」的校正螺絲，照準「某個讀數」。重新照準 P 點，再向下縱轉望遠鏡讀得牆腳橫置之標尺讀數應為「某個讀數」，即完成校正。則下列敘述哪些正確？(A)所謂「某軸」是指視準軸(B)所謂「某軸」是指水平軸(C)所指「某個讀數」是 1.229m(D)所指「某個讀數」是 1.235m。

複選題
51. 有關水準測量常要求要在同一路線實施往返測取平均，下列敘述哪些正確？(A)可以根據往返測閉合差檢核錯誤(B)可以提高成果的精度(C)可以消除轉點沉陷誤差(D)可以消除儀器沉陷誤差。

複選題
52. 有關一般經緯儀「定平」，下列敘述哪些正確？(A)所謂「定平」是指令水準管氣泡居中即可(B)所謂「定平」是指令直立軸與垂線重合(或平行)即可(C)要完成「定平」至少要有圓盒氣泡和盤面水準管二種水準器，缺一不可(D)若「定平」未確實，會導致橫軸誤差而對水平角觀測產生影響，但不同的觀測方向橫軸誤差量均為固定量。

複選題
53. 觀測多個方向時常採用「方向組法」實施正倒鏡觀測多測回取平均，則下列敘述哪些正確？(A)每測回之零方向應將度盤讀數增加(180°/測回數)，其目的是想降低度盤分劃誤差的影響(B)每測回最終計算時應將零方向的讀數歸零，如此可方便對各測回成果作比較(C)採正倒鏡觀測可以消除橫軸、視準軸及水準軸等儀器誤差的影響(D)可以檢核錯誤及提高精度。

複選題
54. 有關經緯儀「指標差」，下列敘述哪些正確？(A)垂直角度盤有指標差，而水平度盤無指標差(B)「指標差」的產生是因度盤讀數與讀數指標未能保持應有的對應關係(C)可以透過便換度盤重複觀測取平均方是消除「指標差」(D)現代的經緯儀以透過補償裝置彌補「指標差」的影響，故無須實施「指標差」校正。

複選題
55. 經緯儀若有「十字絲偏斜誤差」，則應實施下列哪些校正來消除對水平角觀測的影響？(A)橫軸校正(B)縱十字絲校正(C)視準軸校正(D)除應有的校正外，亦應採正倒鏡取平均之觀測方式。

複選題
56. 有關經緯儀「定心誤差」，下列敘述哪些正確？(A)所謂「定心誤差」是指當經緯儀完成半半改正後，直立軸卻未通過地面點位(B)若測站有定心誤差，則測站至兩測點距離越長，對水平角觀測的影響越大(C)若測點有定心誤差，則測站至觀測目標的距離越長，對水平角觀測的影響越小(D)當對點器經過校正後，定心誤差本身便屬於偶然誤差性質，一但儀器架設完成，此誤差在各測回之間均保持相同，不會因增加測回數而降低其對水平角觀測的影響量。

複選題
57. 水準儀若有「十字絲偏斜誤差」，則應實施下列哪些校正方法來消除對水準測量的影響？(A)半半改正(B)橫十字絲校正(C)定樁法(D)除應有的校正外，亦應採正倒鏡取平均之觀測方式。

申論題 (0)
