107年 - 107 地方政府特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#73387

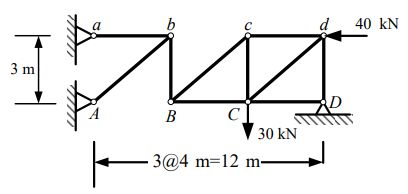

一、試分析圖示桁架所有的支承反力與桿件內力，並求 b 點垂直變位。假設 所有桿件的 EA=10⁵ kN。桿件內力必須標示張力或壓力。（25 分）

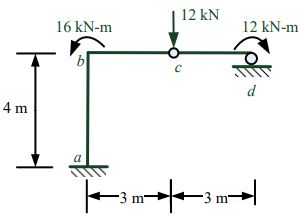

二、試繪製圖示構架的剪力圖和彎矩圖。（25 分）

※作答規範：下列兩題需依據內政部於民國 106 年 7 月 1 日公布之「混凝土結 構設計規範」或中國土木水利工程學會「混凝土工程設計規範與 解說（土木 401-100）」作答，未依上述規範作答，不予計分。

三、一矩形梁斷面如下圖所示，梁寬為 40 cm，拉力筋配置 8 支 D29 鋼筋，每 支斷面積 6.469 cm² ，分上下排配置，壓力區最外緣至上下排拉力筋形心 為 65 cm，至最下排拉力筋形心為 68 cm，混凝土抗壓強度為 280 kgf/cm² ， 鋼筋降伏強度為 4200 kgf/cm² ，求斷面設計彎矩強度φM_n。（25 分）長度單位：cm
