所屬科目:教甄◆汽車科

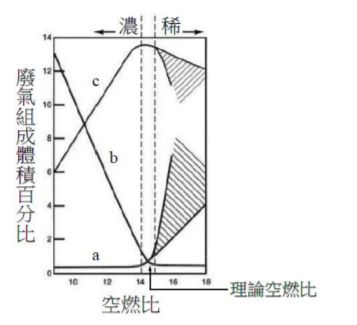

4. 汽油引擎排放之 a、b 及 c 三種廢氣組成體積百分比與空 燃比關係如右圖所示,下列敘述何者正確?(A) a 為 O2 曲線,b 為 CO 曲線 (B) b 為 CO2 曲線,c 為 HC 曲線 (C) a 為 CO 曲線,c 為 O2 曲線 (D) a 為 HC 曲線,c 為 CO2 曲線

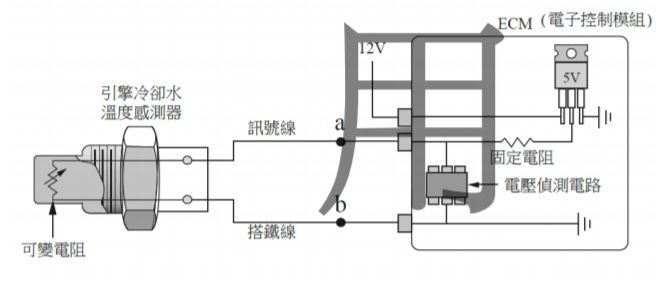

10. 有關下圖所示汽油噴射引擎之冷卻水溫度感測器電路,下列敘述何者錯誤? (A) 若搭鐵線 b 點斷路,ECM 內部的電壓偵測電路將感測到約 5V 的電壓 (B) 若訊號線 a 點斷路,ECM 內部的電壓偵測電路將感測到 0V 的電壓 (C) 若感測器內部的可變電阻斷路,ECM 內部電壓偵測電路將感測到約 5V 的電壓 (D) 若訊號線 a 點搭鐵,ECM 內部的電壓偵測電路將感測到 0V 的電壓
44. 如下圖所示元件之名稱,下列何者正確? (A) a 為排氣歧管,b 為三元觸媒轉換器,c 為排氣管,d 為消音器,e 為含氧感知器 (B) a 為排氣歧管,b 為三元觸媒轉換器,c 為消音器,d 為排氣管,e 為含氧感知器 (C) a 為排氣歧管,b 為消音器,c 為排氣管,d 為三元觸媒轉換器,e 為含氧感知器 (D) a 為排氣管,b 為含氧感知器,c 為排氣歧管,d 為消音器,e 為三元觸媒轉換器

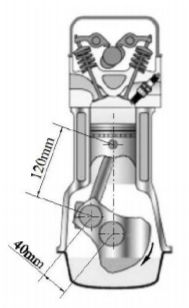

47. 如右圖所示的單缸四行程引擎,若曲軸頸至曲軸銷的中心距為 40 mm,連桿大端至連桿小端的中心距為 120 mm,汽缸直徑為 80 mm,燃燒室容積為 50 cc,下列敘述何者正確? (A) 活塞位移行程為 12 cm (B) 引擎排氣量約 402 cc (C) 汽缸總容積約 1608 cc (D) 引擎壓縮比約 11
