108年 - 108年教育部受託辦理公立高中職教甄汽車科試卷#76071

選擇題 (40)

6. 某六缸四行程引擎，其缸徑X行程為80mmX90mm，當引擎轉速為2000rpm時，進氣管的空氣流量計所偵測到的空氣流量為，試問目前該引擎的容積效率大約為何？(環境條件為常溫，1atm) (A)64.8% (B)78.2% (C)81.5% (D)86.4%。

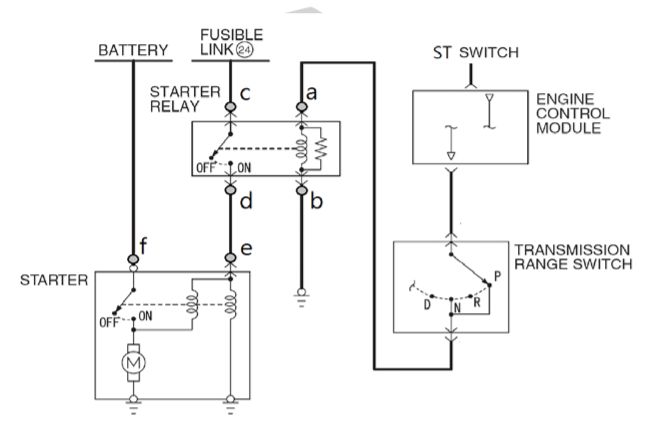

7. 某車起動線路如圖所示，當引擎起動時起動馬達無運轉現象，經檢查後，在起動開關 ST SWITCH ON的狀態下，其各點電位a－12V、b－12V、c－12V、d－0V、e－0V、 f－12V，則最有可能的故障為何？ (A)起動開關不良 (B)起動繼電器搭鐵迴路不良 (C)檔位開關不良 (D)起動繼電器接點側易熔絲斷路。

8. 有關檢修點火系統之敘述何者有誤？ (A)無法跳火的可能原因為CKPS斷路 (B) 可連接診斷儀器查看各缸失火率數值來判定該缸點火系統故障 (C)IGT(點火驅動訊號)短路，會導致初期燃燒後，引擎運轉不久則立即熄火 (D)若經拔噴油嘴接頭觀察引擎轉速，確認該缸引擎轉速無明顯變化，則可再交換點火模組觀察火星塞跳火狀況，判定點火模組故障或是火星塞故障。

9. 有關汽缸壓縮壓力測試何者正確？ (A)僅將所測量該缸之火星塞拆下 (B)使用充滿電之電瓶，打馬達時各缸至少有4次以上的壓縮行程且引擎轉速須符合廠家規範 (C)某缸壓力偏低，由火星塞孔加入機油後，壓力上升，表示該進、排氣門已磨損 (D)汽缸間的壓力差為98kpa，不能低於標準壓力20%。

10. 有關引擎機油敘述何者錯誤？ (A)曲軸箱吹漏氣主要氣體為HC，其會凝結液態油質而將潤滑油黏度沖淡 (B)SD適用於裝置有PCV系統之引擎，其潤滑油品質較佳，亦不受到曲軸箱吹漏氣之影響而劣化 (C)10W-40比5W-40機油黏度在低溫時流動性佳 (D)SAE號數後若加W一字，表示此機油更適合冬天使用，在W後數字越大，表示高溫油膜韌度越強。

11. 有關汽車所排放之污染氣體主要為HC、CO、NOX等三種之相關敘述何者錯誤？ (A)混合氣稀時，NOX降低、CO降低 (B)裝置EGR主要在減少NOX (C)燃燒室比適度降低，可減少HC (D)使用三元觸媒轉換器能使HC氧化、CO及NOX還原，以同時減少HC、CO、NOX之排出量。

12. 下列有關汽車煞車系統之敘述何者為錯誤？ (A)煞車總泵中裝有止回閥其功能是防止煞車分泵皮碗漏油 (B)配備ABS須使用碟式剎車裝置，不可使用鼓式剎車裝置 (C)碟式煞車須使用DOT5號煞車油 (D)ASC系統在緊急煞車時具有較佳之轉向操控性。

13. 有一差速器內部齒輪之齒數如下，角齒－18齒、盆形齒輪－63齒，邊齒輪－22齒。當傳動軸輸入之轉速為700rpm，在無滑差狀況下轉彎，左輪之轉速為120rpm，則右輪的轉速應為 (A)80rpm (B)220rpm (C)280rpm (D)360rpm。

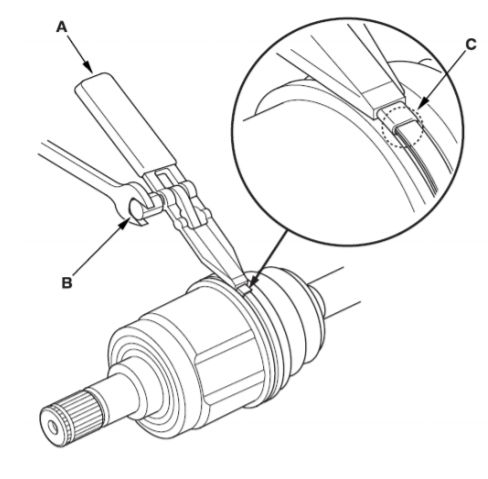

14. 如圖所示，A工具的主要功能為何？ (A)截斷傳動軸防塵套的固定鋼帶 (B)拉緊傳動軸防塵套的固定鋼帶 (C)拆卸傳動軸防塵套的固定鋼帶 (D)拆卸傳動軸防塵套的固定扣環。

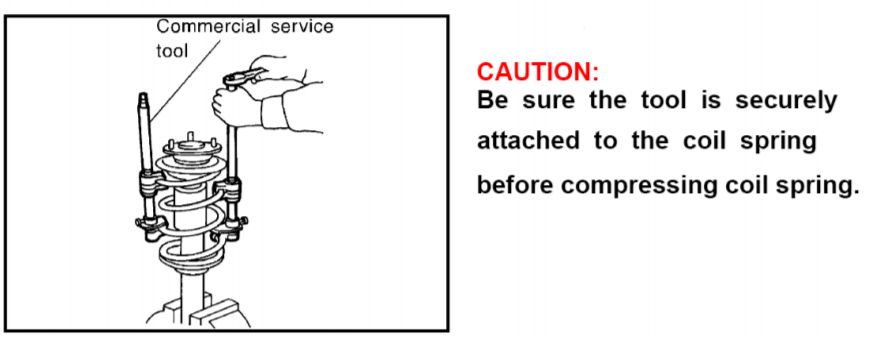

15. 如圖所示修護手冊內文標註分解避震器時的注意事項為 (A)壓縮圈狀彈簧前，應確認工具穩固的抓緊圈狀彈簧 (B)使用圈狀彈簧壓縮器前，應確認是否使用原廠指定之特殊工具 (C)壓縮圈狀彈簧時，應平均鎖緊螺桿使圈狀彈簧平均受力 (D)壓縮圈狀彈簧前，應確認圈狀彈簧壓縮器是否裝置在對角方向。

16. 有關萬向接頭之討論，下列何者有誤？ (A)力士伯型萬向接頭為等速萬向接頭，通常使用於前置引擎前輪驅動之汽車 (B)十字軸及軛型萬向接頭為不等速萬向接頭，通常使用於傳動負載較重的汽車 (C)前置引擎前輪驅動汽車之車輪側萬向接頭通常使用力士伯型，變速箱側萬向接頭則採用十字軸及軛型 (D)三叉式萬向接頭 (tripod joint)具有滑動接頭之功能。

17. 請從輪胎規格中(195/65R15 DOT OC TA 04UX 0815 TREADWER 340TRACTION A TEMPERTURE A)判斷下列何者有誤？ (A)該胎製造日期為 2015 年第 8 週生產 (B)耐磨指數 340，胎紋磨耗等級範圍通常 60500 (C)循跡等級及耐溫等級均為最高級 A (D)輪胎外徑為 50.85 公分。

18. 有關煞車系統敘述何者有誤？ (A)煞車時間包含反應時間、換腳時間、踩入時間及實際制動時間之總和 (B)煞車油須具備揮發性低、沸點要高、流動點要高、及具有混合性及吸水性等特性 (C)DOT分類為美國運輸部對煞車油之分類，DOT4沸點較 DOT3高 (D)係用帕斯卡原理（Pascal's principle）將煞車踏板之作用力，經由液體傳煞車蹄片，已達到煞車作用。

19. 有關煞車油面警告燈亮，可能原因為何？ (A)煞車系統有漏油 (B)煞車來令片過度磨損 (C)駐車煞車拉桿未放 (D)以上皆是。

20. 甲技師說：「現今噴射引擎常用三顆繼電器控制冷卻風扇電路，執行低速及高速運轉相關控制」；乙技師說：「風扇馬達的電阻一般約1至2歐姆。」，以上兩位技師誰論述正確？ (A)兩人皆對 (B)兩人皆錯 (C)只有甲對 (D)只有乙對。

21. 含IC調整器之交流發電機，在開始發電後，磁場線圈激磁之電流來自 (A)電瓶直接供應 (B)經發火開關控制的電瓶電流 (C)經IC調整器控制之靜子線圈輸出電流 (D)靜子線圈經整流後之直流電流。

22. 30 °C時測得的電水比重為1.260，則20 °C時此電水的正確比重為 (A)1.260 (B)1.253 (C)1.267 (D)1.280。

23. 起動馬達在鑰匙開關轉至ST的瞬間(B-M接點未接合前)，其電流狀態應為 (A)①ST 線頭→吸入線圈→外殼搭鐵；②ST線頭→吸住線圈→馬達M線頭→磁場線圈→電樞線圈→外殼搭鐵 (B)①ST線頭→吸入線圈→外殼搭鐵；②ST線頭→吸住線圈→馬達 B線頭→磁場線圈→電樞線圈→外殼搭鐵 (C)①ST線頭→吸住線圈→外殼搭鐵；② ST線頭→吸入線圈→馬達M線頭→磁場線圈→電樞線圈→外殼搭鐵 (D)①ST線頭 →吸住線圈→磁場線圈→外殼搭鐵；②ST線頭→吸入線圈→馬達M線頭→電樞線圈 →外殼搭鐵。

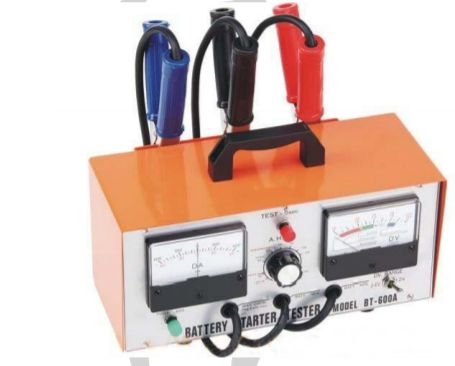

24. 如圖所示電瓶測試儀(BT-600)，其夾頭由左至右分別為藍色-BODY EARTH、黑色 -BATT.NEG及紅色-BATT.POS。以此儀器進行起動馬達負載測試，則下列說明何者有誤？ (A)檢測起動電壓降時僅須將紅色接頭接至電瓶正極，黑色接頭接至電瓶負極即可 (B)檢測起動負載電流前須將電瓶負極線拆除，並以絕緣膠帶適當包覆搭鐵線 (C)檢測起動負載電流時須將紅色接頭接至電瓶正極，黑色接頭接至電瓶負極，藍色接頭接至車身搭鐵良好之位置 (D)起動馬達負載測試時須按下面板上之測試鈕，且測試時間不可超過5秒。

25. 有關汽車用之交流發電機敘述何者錯誤？ (A)6對磁極，轉子轉一圈，平均60度產生一個交流波 (B)Y型之交流發電機，其輸出之線電壓較高 (C)通入磁場線圈之電流越大，磁場越強，靜子線圈之發電量越大 (D)轉子是由磁極、磁場線圈、滑環、轉子軸、軸承等組成。

26. 有關雨刷系統敘述何者錯誤？ (A)左側雨刷噴水孔不噴水，可能原因為雨刷馬達故障 (B)關掉雨刷開關後，雨刷移回擋風玻璃下緣之動作，主要受靜位開關影響 (C)扳動式雨刷開關有三段式，分別為間歇位置、低速位置及高速位置 (D)雨刷馬達之減速機構由蝸桿與蝸輪機組成，能將轉動方向改變90度。

27. 有關汽車空調系統敘述何者錯誤？ (A)Condenser主要功用是將來自壓縮機之高壓高溫氣態冷媒冷凝成高壓高溫之液態冷媒 (B)冷媒循環依序為Compressor → Expansion Valve → Condenser → Evaporator (C)Evaporator除了具有降低車內空氣溫度外，也具有除濕作用 (D)Liquid Tank具有儲存冷媒、過濾雜質、吸收水分等功用。

28. 有關變壓器的論述，下列何者為非？ (A)降壓器一次側與二次側線徑比較，二次側較粗 (B)三組同型號之變壓器必須使用同極性的作搭配 (C)變壓器銘牌上的額定電流是指一次側電流 (D)一次側及二次側有共用部分線圈者稱為自耦變壓器。

29. 若示波器的時基置於1ms/DIV的位置，某輸入信號一週期佔了2格，則此輸入信號的頻率為 (A)0.5Hz (B)2Hz (C)500Hz (D)2000Hz。

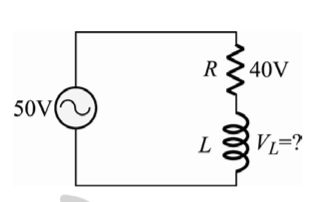

30. 如圖所示之 R－L 串聯電路，求電感器兩端之電壓 VL 為 (A)40V (B)30V (C)20V (D)10V。

31. 有一R－C串聯交流電路，R=12Ω，XC=9Ω，外加電壓為120 sin(314t+30^o )，則其有效功率為？ (A)0 (B)576W (C)768W (D)960W

32. 如圖所示，求電阻R為消耗的功率為多少？ (A)1 (B)3 (C)36 (D)108瓦特。

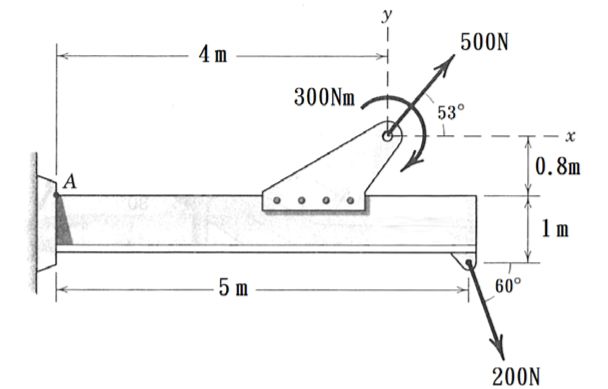

33. 如圖所示之懸臂樑，同時受到二力及一力偶之作用，試求此力系對 A 點之合力矩概約為何？ (A)275 Nm(順時針方向) (B)295 Nm(逆時針方向) (C)346 Nm(順時針方向) (D)335 Nm(逆時針方向)。

34. 有一物體在高為 H 的大樓以水平方向等速拋出，若拋出一段時間後落地，其落點距拋出點之水平距離為 S ，則物體拋出的初速度V₀為何？ (忽略空氣阻力、重力加速度為 g ) (A) (B) (C) (D) 。

35. 有一重量為49N之物體靜置於光滑水平面上，若將其施予10N平行地面之作用力，試求該物體多久後速度會達到180km/hr？ (A)20sec (B)25sec (C)30sec (D)35sec 。

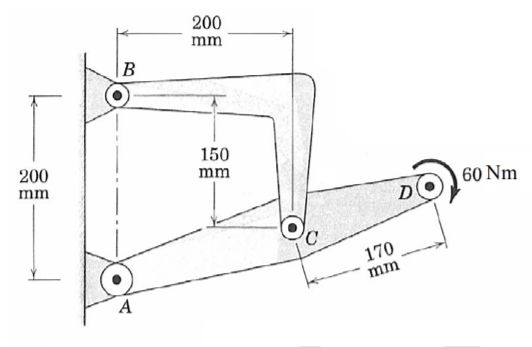

36. 如圖所示之結構樑 A、B 、C 三點均為銷接點，當在 D 點施予60Nm之力偶時，A點之反力為何？ (A)375N (B)396N (C)412N (D)436N。

37. 如圖所示之均質方塊置於摩擦係數為 µ 之水平面上，若在方塊側面施予一水平推力 F ，則下列何者正確？ (A)不使物體產生滑動之最大推力， (B)不使物體產生滑動之最大推力， (C)施予不使物體產生滑動之最大推力時，其不使物體傾倒之最大高度， (D)施予不使物體產生滑動之最大推力時，其不使物體傾倒之最大高度，。
