所屬科目：鐵路◆機械原理大意（概要）
一、圖一為具有 6 個螺旋齒輪的齒輪系，若所有齒輪的法向模數皆為 2 mm、 且壓力角皆為 20 度。其中以齒輪 2 為輸入、齒輪 7 為輸出，各齒輪之 齒數如圖上所標示，依序分別為 14t、84t、14t、84t、14t 及 70t。若齒輪 2 轉速 1000 rpm 逆時針，試求齒輪 7 轉速及方向。（20 分）

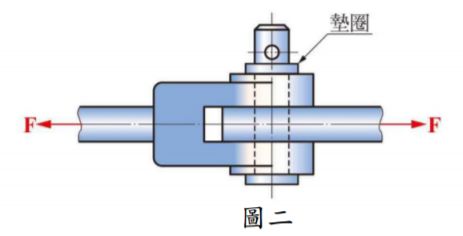

二、如圖二所示，一個銷連接兩機件，若所受的拉力 F=4000π N，且銷的直 徑是 20 mm，試求此銷所承受的剪應力是多少 MPa？（20 分）
五、如圖三之螺紋組合，若導程 L1 = 12 mm、L2 = 8 mm，螺紋旋向如圖所示， 試求手輪需要轉動的圈數，以使滑板下降 20 mm。（20 分）
