所屬科目：鐵路◆基本電學（概要）

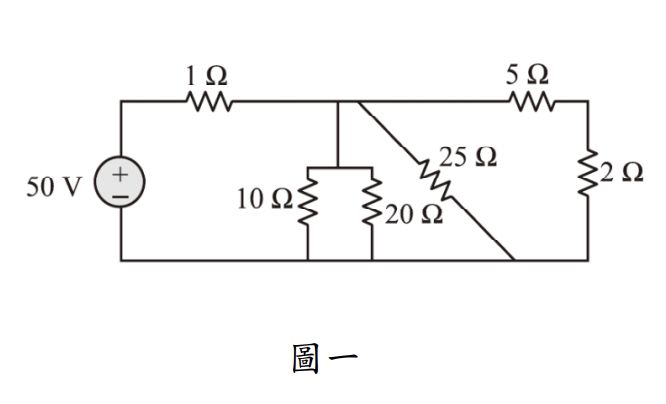

三、⑴試求圖一電路中的流過 20 Ω電阻的電流值？（10 分）

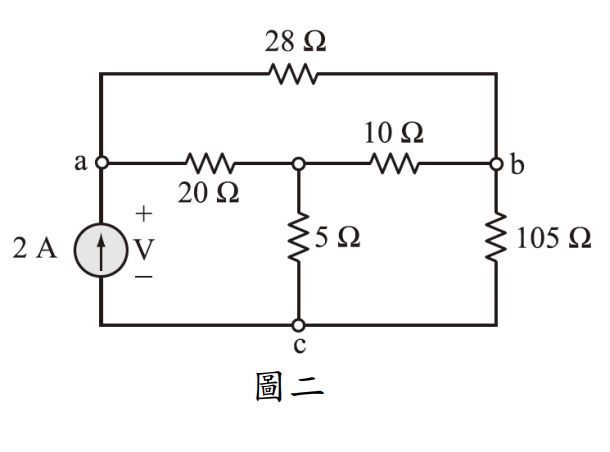

⑵試求圖二電路中的電壓 V 為多少？（15 分）

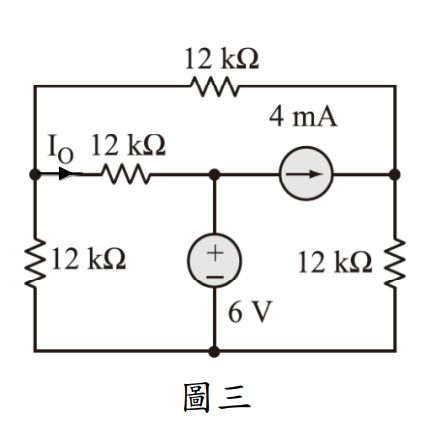

四、⑴試求圖三電路中的 Io 為多少？（10 分）

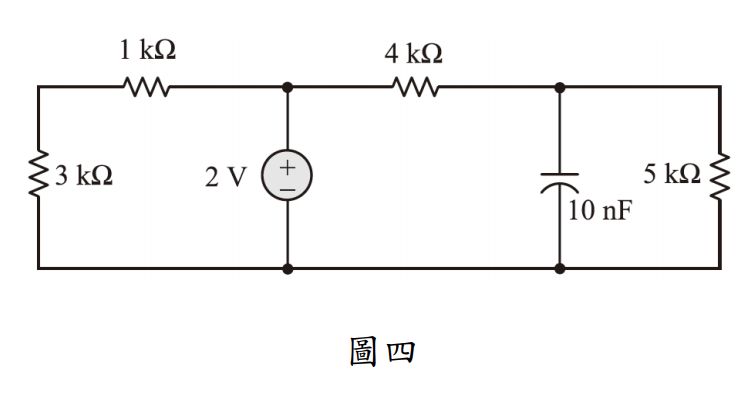

⑵如圖四電路所示，試求由 10 nF 電容器所視之戴維寧等效電路。若將 此一電容器以一電阻器取代，以獲得最大功率轉移，則此一電阻器之 電阻值為多少？此電阻器所得到的最大功率為多少？（10 分）

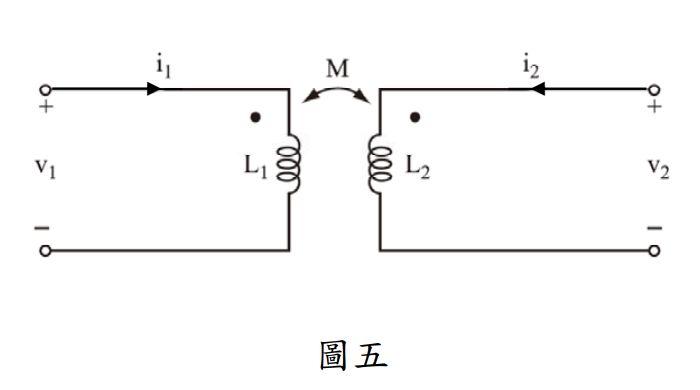

五、⑴如圖五電路所示，L1 = 9 mH，L2 = 4 mH，耦合係數 k = 0.5，試求當 i1 = 10 A、i2 = -8 A 時，系統所儲存的能量為多少？（10 分）

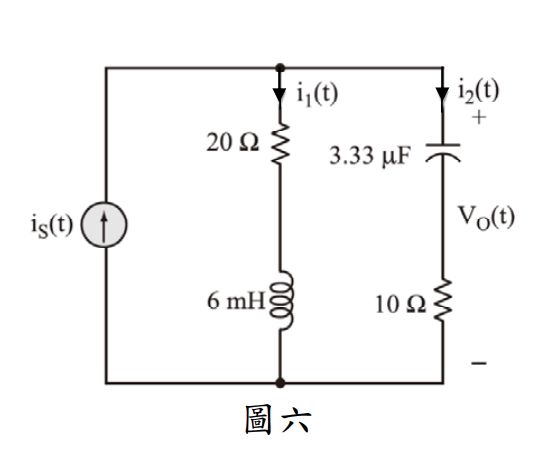

⑵若圖六電流源 iS(t) = 360sin(104t－45°) mA，試求輸出電壓 VO 為多少？ （15 分）
