108年 - 108 高等考試_二級_機械工程:機械設計學#79527
科目:
機械設計 |
年份:
108年 |
選擇題數:
0 |
申論題數:
5
試卷資訊
所屬科目:
機械設計
選擇題 (0)
申論題 (5)
⑴依 von Mises 理論分析的合併負荷交變應力 安全係數。(20 分)
⑵依 Modified Goodman基準分析的安全係數。(10分)
二、有一外徑為23 mm的鋼軸以596 rpm轉動,並以方鍵帶動一齒輪以傳遞 22 kW。若忽略鍵和鍵槽的配合情況,選用一具有最小S
y
= 390 MPa、安 全係數為1.1的鋼製6x6 mm方鍵,試求可承受剪應力及壓應力所需方 鍵的長度。(30分)

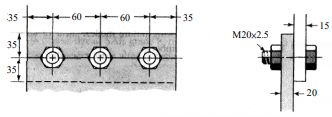

三、如下圖所示,利用具S
y
= 420 MPa螺栓3組連接S
y
= 320 MPa兩機件, 接合處承受90 kN拉伸剪負荷。若螺紋未延伸入接合處,試求接合處可 能發生4種破壞模式的安全係數。(20分)
四、有一滾珠軸承在1725 rpm轉速下承受2 kN徑向負荷,並選用型錄額定 壽命L
10
一百萬轉下具有16.06 kN額定徑向負荷,試求所選用滾珠軸承 之預期壽命及若維持該軸承失效機率在4% (壽命修正因子K
R
= 0.53) 時之軸承預期壽命。(20分)
