 1．左圖為一圓錐體被平面1切割的示意圖，則平面1與圓錐體切割所形成之圓錐曲線為 (A)圓 (B)橢圓 (C)拋物線 (D)雙曲線

2．實際長度為20mm之工件，在比例為5:1的圖面上，此工件的長度應標註為 (A)4mm (B)10mm (C)20mm (D)100mm

3．左圖圓錐的錐度為1：5，則「d」之值為 (A)φ110 (B)φ100 (C)φ90 (D)φ80 mm

4．螺紋2N M8x1-5g6g 其 (A)導程為2mm，外螺紋大徑公差為6g (B)導程為1mm，外螺紋大徑公差為6g (C)導程為2mm，外螺紋大徑公差為5g (D)導程為1mm，外螺紋大徑公差為5g

5．模數m=4兩互相嚙合內齒輪，大齒輪齒數80小齒輪齒數40則兩齒輪軸之中心距離為 (A)40 (B)80 (C)120 (D)160 mm

6．下圖所示之銲道詳圖，其以B系統銲接符號標註為 (A) (B) (C) (D)

7．下圖之銲道詳圖為 (A) (B) (C) (D)

8．左圖之組合件採基孔制配合，則 (A)為干涉配合，最大干涉為-0.027 (B)為餘隙配合，最大餘隙為0.037 (C)為過渡配合，最大干涉為-0.002 (D)為過渡配合，最大餘隙為0.037

9．配合件Ø40H8/h7，基本尺度40之IT8級公差為0.04，IT7級公差為0.025則 (A)為餘隙配合，最小餘隙為0.015最大餘隙為0.065 (B)為過渡配合，最大干涉為-0.025，最大餘隙為0.065 (C)為餘隙配合，最小餘隙為0，最大餘隙為0.065 (D)為過渡配合，最大干涉為-0.015，最大餘隙為0.04

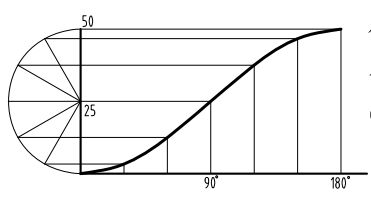

10．下圖為凸輪的位移圖，下列敘述何者為正確
(A)為簡諧運動，最大位移量為50 (B)為簡諧運動，最大位移量為25 (C)為等加(減)速度運動，最大位移量為50 (D)為等加(減)速度運動，最大位移量為25

11．左圖之幾何公差，表示 (A)位置度，為方向公差 (B)同心度，為方向公差 (C)位置度，為定位公差 (D)同心度，為定位公差

12．S45C中碳鋼，碳含量為 (A)0.045 wt% (B)0.45 wt% (C)4.5 wt% (D)45 wt%

13．工廠中要消除淬火鋼內部應力，並調節硬度得到適當的強韌性，經常做的熱處理方法是 (A)回火 (B)退火 (C)正常化 (D)淬火

14．電腦房發生火災，最佳滅火器材為 (A)水 (B)乾粉滅火器 (C)二氧化碳滅火器 (D)泡沫滅火器

15．公司內若被查獲非法拷貝使用盜版軟體，刑事處罰對象為 (A)實際上從事拷貝行為的人 (B)公司的代表人 (C)公司的代理人 (D)以上皆是

16．下圖之展開圖為 (A) (B) (C) (D)

17．左圖ab線段穿越哪幾個象限 (A)I、II、III (B)II、I、IV (C)I、IV、III (D)II、III、IV

18．左圖彈簧自由長度Lo為 (A)160 mm (B)170 mm (C)180 mm (D)190 mm

19．下圖的表面織構符號 (A)波狀參數最大輪廓線高度為3μm，評估長度為25mm (B)波狀參數最大輪廓線高度為3μm，評估長度為10mm (C)波狀參數最大輪廓線高度為10μm，評估長度為75mm (D)波狀參數最大輪廓線高度為10μm，評估長度為25mm

20．表面織構符號在文字中為NMR 0.008-0.8/Ra 3.2時，在圖面上之標註符號為? (A) (B) (C) (D)

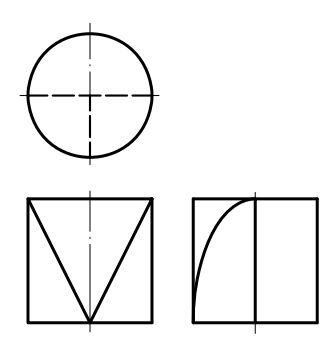

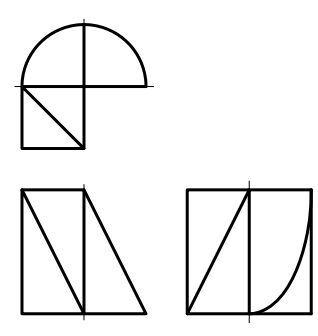

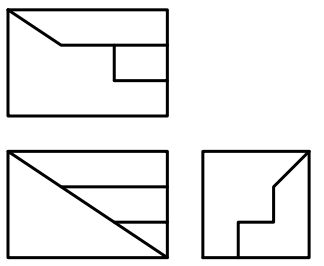

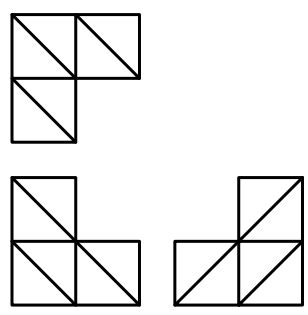

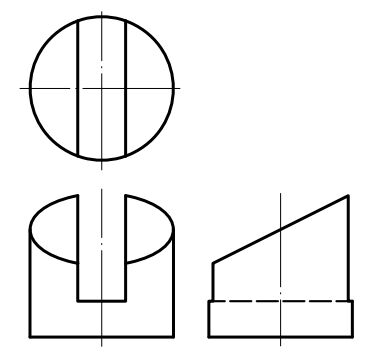

一、1 至10 題請依左圖之正投影視圖繪製等角立體圖（隱藏線需繪出），並請依右上角圖示方向繪製。（每題5分，共50分）（請用鉛筆、尺、橡皮擦作答，否則不記分）
1．

2．

3．

4．

5．

6．

7．

8．

9．

10．
