111年 - 111 全國高級中等學校學生技藝競賽考試_工業類:電腦輔助機械製圖#138290

1. 下列有關碳鋼加工性的敘述，何項正確？(A)碳鋼的鑄造性比鑄鐵差(B)碳鋼的鍛造性與含碳量成正比(C)碳鋼的切削性與含碳量無關(D)碳鋼的銲接性與含碳量成正比

2. 白鑄鐵其斷面組織細密，且呈白色，性質非常硬，加工困難，是因含
有大量的(A)石墨(B)硫化鐵(C)碳化鐵(D)游離碳

3. 下列各種機械材料中，哪一種材料的切削性最好？(A)沃斯田鐵系不鏽鋼 (B)模具鋼(C)中碳鋼 (D)高碳鋼

4. 消散模型在製作時無須考慮(A)拔模裕度(B)收縮裕度(C)變形裕度(D)加工裕度

5. 鑄造用縮尺之絕對長度等於(A)普通尺長度 (B)普通尺長度－收縮量(C)普通尺長度＋收縮量 (D)普通尺長度 × 收縮量

6. 可摺壓的牙膏管子是用何種方式製成？(A)抽製 (B)穿刺 (C)對接 (D)擠製

7. 在硬幣上製出人像是使用下列何種方法？(A)抽拉法 (B)壓印法 (C)冷軋法 (D)端鍛法

8. 低碳鋼適用何者硬化法？(A)滲碳法 (B)氮化法 (C)高週波硬化法 (D)滲硫法

9. 兩滾珠軸承之編號分別為 6810ZZ 與 6910ZZ，下列敘述何者正確？(A)兩軸承之外徑相同 (B)兩軸承之內徑相同(C)兩軸承內之滾珠直徑相同 (D)兩軸承之寬度相同。

10. 三角皮帶傳動時，其底部與皮帶輪槽底接觸，會產生何種現象？(A)增加皮帶張力 (B)增加傳動穩定度(C)影響傳遞動力 (D)增加傳遞速率

11. 齒數 20 齒，節圓直徑 40 公厘之正齒輪，其模數為(A) 0.5 (B) 1 (C) 2 (D) 20

12. 目前汽車的制動器中，除了鼓式制動器外，最常用的制動器為(A)帶式制動器 (B)碟式制動器(C)流體制動器 (D)塊狀制動器

13. 關於量具與量測之敘述，下列何者錯誤？(A)正弦桿測量錐度常配合塊規、平台與量錶一起使用(B)光學投影機不適合盲孔深度量測(C)配合符號 H8/f7，代表孔與軸為餘隙配合(D)幾何公差符號”◎”表示真圓度

14. 下列有關錐坑鑽頭與柱坑鑽頭的敘述何者錯誤？(A)錐坑鑽頭可把已加工孔的端部製成 120 度圓錐形(B)鑽錐坑孔後可埋入平頭螺釘(C)鑽柱坑可用於沉頭孔之鑽削(D)規格以沉頭螺絲的標稱直徑來表示

15. 一般公制斜銷(taper pin)之標稱尺寸，是以銷端的哪一個部位決定？(A)中間的直徑 (B)小端的直徑(C)大端的直徑 (D)斜銷的長度

16. 電弧銲所用的特性氣體，主要是在防止下列何種物質侵入到銲接處(A)油汙 (B)雜物 (C)碳化物 (D)氧化物

17. 如下圖所示為銲道剖面示意圖及各尺寸之名詞定義，請問(三)為何？
(A)銲冠高度 (B)溶池寬度 (C)溶池厚度 (D)滲透深度

18. 在尺度標註時，下列敘述何者錯誤？(A)尺度線為細實線 (B) 尺度界線為細實線(C)輪廓線不可以用作尺度線 (D)中心線可以用作尺度線

19. 已知孔的尺度為∅ 30±0.016，軸的尺度為∅ 30±0.026，關於兩者的配合
情況，下列敘述何者正確？(A)最大干涉量為 0.020 mm (B)最大餘隙量為 0.032 mm(C)最大干涉量為 0.042 mm (D)最大餘隙量為 0.052 mm

20. 兩機件公差配合為 H9/f8，表示下列何種意義？(A)基軸制，餘隙配合 (B)基孔制，干涉配合(C)基軸制，干涉配合 (D)基孔制，餘隙配合

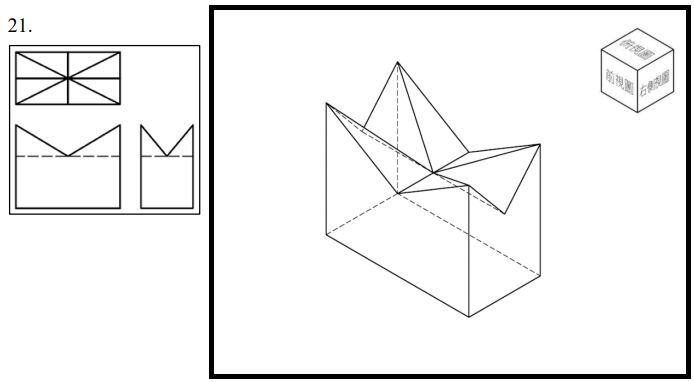

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.
