109年 - 109 中央印製廠_新進人員甄試_機械工程員：機械設計#88086

科目：機械設計 | 年份：109年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (7)

(1)其主應力(principal stress)為何?(15%)
(2)根據畸變能(distortion energy)理論，其安全係數(safety factor)為何? (10%)
(1)請說明如何使用迴轉樑疲勞試驗機得到 S-N(stress-number of cycles)曲線圖並畫出此圖。(10%)
(2)請說明何謂疲勞限或耐久限(fatigue limit 或 endurance limit)並在 S-N 圖上標示之。(5%)
(3)請說明影響疲勞限之因素。(10%)

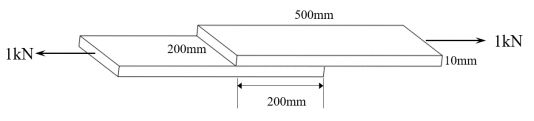

參、如圖所示，二片相同尺寸(長 500mm、寬 200mm、高 10mm)的 SAE1045 鋼板， 降伏強度(yielding stress)為 300MPa，欲使用螺絲將二片鋼板固定(重疊部分為 200mm)， 且必須能承受二端施以 1kN 之拉力而不分離，請詳細說明與分析您的設計。(25%)5f0e5f1606236.jpg
肆、請詳細說明聯軸器之功能及其特性(15%)，並舉一範例說明聯軸器於機件傳動上如何安裝使用(10%)， 如有需要請繪圖輔助說明。
