109年 - 109 地方政府特種考試_四等_水利工程：土壤力學概要#94814

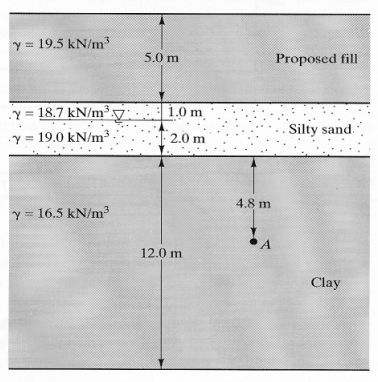

二、一土壤之剖面（20公尺深）如下，請計算 A 點處之有效應力，並繪製該 土層之有效應力分布。（25分）

三、於工地現場有一12公尺厚之黏土層，其下方為砂土層。取樣該黏土送實 驗室做單向度壓密試驗，獲得其壓密係數為，另外，進一步 地分析現場因施工加載所致之主要壓密沉陷為1.2公尺。請估算施工加載 （25分） 5年後之沉陷量。

四、一正常壓密土壤之莫爾庫倫破壞包絡線為，當取得此原狀土樣在圍壓69 kPa 下，施做三軸壓密排水試驗，請預測其在剪切過程中， 試體破壞時之軸差應力。（25分）
