109年 - 109 新北市立高級中等學校教師聯合甄選：汽車科#87491

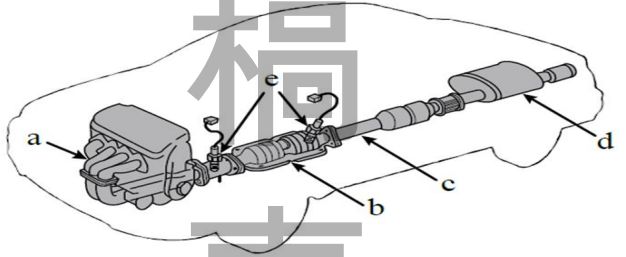

26. 如下圖所示元件之名稱，下列何者正確？
(A) a 為排氣歧管，b 為三元觸媒轉換器，c 為排氣管，d 為消音器，e 為含氧感知器 (B) a 為排氣歧管，b 為三元觸媒轉換器，c 為消音器，d 為排氣管，e 為含氧感知器 (C) a 為排氣歧管，b 為消音器，c 為排氣管，d 為三元觸媒轉換器，e 為含氧感知器 (D) a 為排氣管，b 為含氧感知器，c 為排氣歧管，d 為消音器，e 為三元觸媒轉換器

27. 有一部四汽缸四行程引擎，轉速為 3600rpm，若引擎在此轉速之下運轉 5 分鐘，則此引擎每一汽缸之活塞經過幾次壓縮行程？ (A) 1800 次 (B) 3600 次 (C) 7200 次 (D) 9000 次

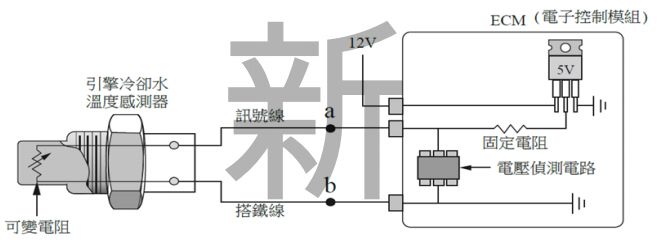

28. 有關下圖所示汽油噴射引擎之冷卻水溫度感測器電路，下列敘述何者錯誤？
(A) 若搭鐵線 b 點斷路，ECM 內部的電壓偵測電路將感測到約 5V 的電壓 (B) 若訊號線 a 點斷路，ECM 內部的電壓偵測電路將感測到 0V 的電壓 (C) 若感測器內部的可變電阻斷路，ECM 內部電壓偵測電路將感測到約 5V 的電壓 (D) 若訊號線 a 點搭鐵，ECM 內部的電壓偵測電路將感測到 0V 的電壓

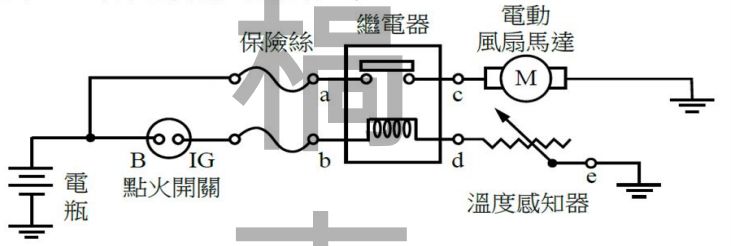

29. 使用電壓錶檢修如下圖所示之電動風扇控制電路，電路中之繼電器為常開型，a、b、 c、d、e 表示檢測點，將點火開關接通，電壓錶(＋)接檢測點，電壓錶(－)接搭鐵，則下列敘述何者錯誤？
(A) 若 a、b 檢測點電壓分別為 12V，表示電瓶接線及保險絲正常 (B) 若 c 檢測點電壓為 12V，電動風扇不一定會轉動 (C) 若 d 檢測點電壓為 0V，電動風扇會轉動 (D) 若 e 檢測點電壓為 0V，表示溫度感知器搭鐵正常

30. 如圖所示之電路，電源電壓為 E，總電流為 I，通過電阻 R₁=2Ω、R₂=3Ω、R₃=5Ω、 R₄=7Ω之電流分別為 I₁、I₂、I₃、I₄，則下列何者正確？
(A) I₁=I₂=I₃=I₄ (B) I₁：I₂：I₃=2：3：5 (C) E=(R₁+R₂+R₃+R₄)×I (D) I₂：I₃：I₄=35：21：15

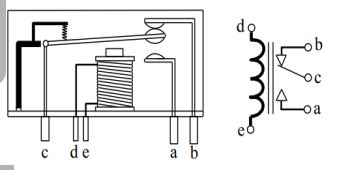

31. 圖中左側為繼電器構造圖，右側為其電路符號與接腳對照圖，在繼電器正常且線圈未通電下，利用電表以 Ω 檔量測該繼電器任兩接腳，當出現電阻值為 0 時，則最有可能量到的是哪兩接腳？
(A) a 與 b (B) a 與 c (C) d 與 e (D) b 與 c

32. 試求氫(H2)燃料的理論空燃比(化學計量)為何？ (A) 2.5 (B) 9 (C) 14.7 (D) 34.5

33. 某四缸，二行程循環狄塞爾引擎，缸徑 10.9cm，行程長度 12.6cm，於 2,000rpm 時之制動功率為 88kW，壓縮比 18：1。試求扭矩為何？ (A) 420N-m (B) 450N-m (C) 520N-m (D) 550N-m

34. 有一帶制動器，已知緊邊張力 800N 鬆邊張力 300N，制動鼓輪直徑 20cm，則其制動扭矩位多少 N-m？ (A) 200 (B) 150 (C) 100 (D) 50

35. 大小相同方向相反的兩個力，每個力的大小為 20N，兩力之間的垂直距離為 2m，求力偶矩的大小為多少 N-m？ (A) 40 (B) 20 (C) 10 (D) 80

36. 一車子自塔高 5 公尺處由靜止自由落下，其到地面的速度為？(請選擇最接近的答案) (A) 10m/s (B) 20m/s (C) 40m/s (D) 5m/s

37. 有一堆高機在 9.8 秒內將 300 公斤的引擎升 10 公尺高，則推高機所做的功率為何 (g=9.8m/s²)？ (A) 300W (B) 500W (C) 1000W (D) 3000W

38. 某一輪胎直徑為 40 公分，若此車以 7.2km/hr 的速度行駛，則角速度為多少？ (A) 5rad/sec (B) 10rad/sec (C) 20rad/sec (D) 40rad/sec

39. 一機車以 10m/sec 之速率行駛，在紅燈前方 200m 處開始以等減速度減速後停止於紅燈前，則從開始減速至完全停止所需之時間為多少秒？ (A) 80 (B) 60 (C) 40 (D) 20

40. 某一滑輪組吊升物體，若以 15N 之力將繩索往下拉 1.0m 則重物上升 20cm，若機械效率 100%，則重物為？ (A) 7.5N (B) 50N (C) 75N (D) 100N

41. 某汽車維修廠之技師藉由頂高機在 10sec 內將質量 1000kg 的汽車頂高 1.5m，以利進行汽車保養工作。若頂高機輸入功率為 1.73kW，則此頂高機之機械效率為多少？(重力加速度 g＝9.8m/sec²)？ (A) 75% (B) 80% (C) 85% (D) 90%

42. 有一輛汽車從靜止狀態開始啟動，然後以 3m/sec²的等加速度行駛 t₁時間後，開始維持等速度，經過 6sec 後，再以 6m/sec²等減速度持續 t₂ 時間後停止，若其總行駛距離為 288m，則該汽車從開始啟動到最後停止總共費時多少 sec？ (A) 12 (B) 14 (C) 16 (D) 18

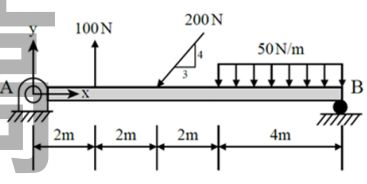

43. 如圖所示，水平樑處於平衡狀態，樑的重量不計，則支點 A 所產生的反作用力的垂直分量 Ay為多少 N？
(A) 32 (B) 56 (C) 72 (D) 96

44. 如圖所示，物體 m₁ 質量為 30kg，其底部距離地面高度為 24.5m，斜面上的物體 m₂ 質量為 20kg，斜面傾角θ=30°，物體 m₂ 與斜面間的摩擦係數，若不考慮滑輪與繩索間的摩擦力及其重量，並忽略空氣阻力，則物體 m₁ 於多少 sec 後開始撞擊地面？(重力加速度 g=9.8m/sec²)
(A) (B) 2.5 (C) 3 (D) 5

45. 甲乙兩人於相同起跑線進行 90m 直線賽跑，若不考慮兩人的起跑反應時間差，甲以5m/sec 等速度跑步，乙以 0.8m/sec² 等加速度跑步，則甲乙兩人抵達終點的時間相差多少 sec？ (A) 0 (B) 1 (C) 2 (D) 3

46. 某人將質量 5kg 的後背包由地面往上提升 100cm 而背負在後背位置上，並在水平路面上等速穩定地行走 5m，則此人對該後背包總共作了多少焦耳(J)的功(重力加速度 g＝9.8m/sec²)？ (A) 0 (B) 49 (C) 98 (D) 245

47. 有關冷卻系統節溫器之敘述，下列何者正確？ (A) 節溫器上所標示的數字為閥的全開溫度 (B) 可以使用水箱壓力試驗器測試節溫器開度 (C) 使用熱帶型的節溫器其閥全開溫度較高、開啟量較大 (D) 節溫器上的鉤閥必須朝上安裝

48. A strong odor of gasoline indicates . (A) normal operation (B) an overheated engine (C) that the canister filter needs cleaning (D) a liquid-fuel or fuel-vapor leak

49. An air-fuel ratio of 14.0:1 is rich because there is . (A) too much oxygen for the available fuel (B) too much fuel for the available oxygen (C) both A and B (D) neither A nor B

50. You should wear eye protection . (A) when doing any job that could endanger your eyes (B) when told to wear them by the instructor (C) only if you do not wear glasses (D) only while welding
