所屬科目：教甄◆汽車科
2.如圖 1 所示，梯子靠在牆上，假設牆面為光滑，梯與地面之 μ =0.5， 欲使梯子剛好下滑時，則 θ 之正切值 tanθ 為 (A) 0.5 (B) 1 (C) 1.25 (D) 2

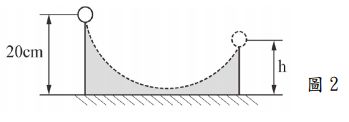

3.如圖 2 所示，一球質量為 20kg，由左側滑軌高 20cm 處沿滑軌滾下， 如因摩擦能量共損失 4 焦耳，則球體滾上右側滑軌最高之高度 h 為 多少公分？（設 g=10 m/s2 ）(A) 14 (B) 16 (C) 18 (D) 19
4.如圖 3 所示，物體質量為 10kg，以一平行斜面之力 P=100 牛頓推之， 使其沿斜面上行 10 公尺，若摩擦係數為 0.25，g=10 m/sec2 ，此物 體所增加的動能為多少焦耳？ (A) 200 (B) 400 (C) 600 (D) 800
7.如圖 4 為 LED 的驅動電路，使 LED 發亮的電壓為 2V，電流為 15mA。 假設飽和電晶體之 VCE(sat)電壓降可忽略不計，試求 RB.RC的適當電阻 值？ (A) 15kΩ，200Ω (B) 15kΩ，100Ω (C) 25kΩ，100Ω (D) 25kΩ，200Ω
8.如圖 5 所示，當 Vi = 18V 時，Vo等於 (A) 15V (B) 12V (C) 10V (D) 7V
16.質量為 m 之物體，由一與水平成 θ 角之斜面滑下，若摩擦係數為 μ， 滑行之距離為 S，則克服摩擦力之功為 (A) μmgS✖ cosθ (B) μmgS✖sinθ (C) μmgS✖tanθ (D) μmgS ✖cotθ
19.有一滑輪系統，如圖 6 所示。設滑輪重量不計，且無摩擦。其所懸 掛物體之重量分別為 WA=WB=20 公斤，則物體 A 之加速率為 (A) 0.98m／sec 2 (B) 1.96m／sec 2 (C) 2.94m／sec 2 (D) 3.92m／sec 2

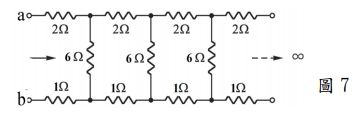

20.如圖 7，ab 間之等效電阻為 (A) 4Ω (B) 6Ω (C) 7Ω (D) 8Ω

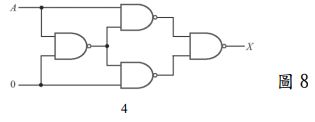

21.如圖 8，邏輯電路的 X 輸出為何？ (A) 0 (B) 1 (C) A (D)
22.有 RC 串聯交流電路，R=12Ω，XC=9Ω，外加電壓為 120 sin(314t+30°)，則其有效功率為？ (A) 0W (B) 576W (C) 768W (D) 960W
24.如圖 9 電路，二極體為理想二極體，其穩態輸出電壓範圍為何？ (A) -6V~+8V (B) -6V~+4V (C) -8V~+6V (D) -4V~+6V

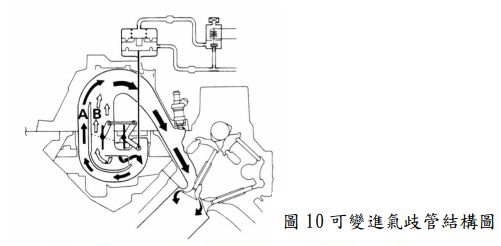

二. 問答與計算題(每題 10 分，共 40 分。計算題未詳列計算過程不予計分) 1.如圖 10 所示，試述「可變進氣歧管長度及斷面積式」之作用與功能。

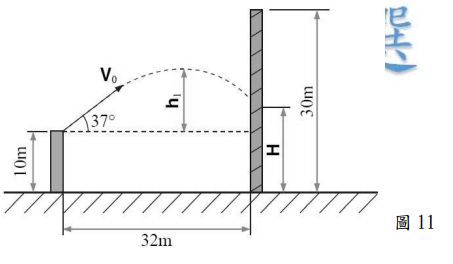

3.如圖 11，某人在高 10m 的塔頂以 37°的仰角，20m/sec 的初速度向一 大廈拋射一球，已知該大廈高度 30m，與塔的距離為 32m，則球擊中大 廈的位置距地面的高度為何？（設 g＝10m/sec 2）
