所屬科目：技檢◆機電整合-丙級
1. 此符號表示(A)NPN 晶體(B)PNP 晶體(C)UJT 晶體(D)SCR 晶體。
5. 下圖是一種(A)壓縮彈簧(B)拉力彈簧(C)扭力彈簧(D)平板彈簧。
15. 下圖為二種圓形零件之接合，其接合方式為(A)突緣接合(B)插旋接合(C)圓緣接合(D)縐縮接合。

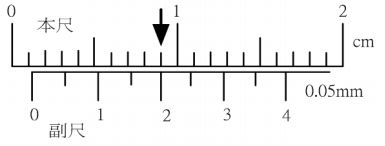

16. 如下圖示為游標卡尺量測後之顯示，箭頭標示本尺與副尺吻合線，請問由此可知量測之尺寸為何？ (A)0.12mm(B)0.1mm(C)1.3mm(D)1.2mm。
24. 下列何者是間接作動電磁閥的符號：(A) (B) (C) (D) 。

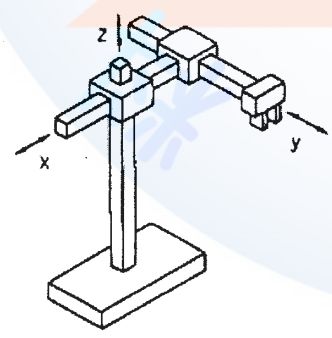

34. 下圖的工業機械手臂屬於何種座標形式(A)極座標式(B)直角座標式(C)圓筒座標式(D)關節手臂式。
37. 在數位邏輯中，反或閘(NOR)的符號為(A) (B) (C) (D) 。
40. 氣壓缸具有40×16×150ST 之標註係表示(A)總長度 150 ㎜(B)氣壓缸的行程 40 ㎜(C)總長度 40 ㎜(D)氣 壓缸的行程 150 ㎜。
43. 下圖的機構中運動時，機件不分離情況下，可簡化為 (A) (B) (C) (D) 。
47. 如下圖對氣壓缸的移動速度，有什麼樣的的方式？(A)前進為出口制流、後退為入口制流(B)前進、後 退都為出口制流(C)前進、後退都為入口制流(D)前進為入口制流、後退為出口制流。
55. 下圖為印刷電路板的佈線，編號 123 為正面，編號 RST 為反面，黑點為正反面焊點相通，下列那一 種說法是錯誤的，當(A)S 通電時，1 與 3 通(B)T 通電時，2 與 3 不通(C)S 通電時，1 與 2 不通(D)R 通電 時，2 與 3 通。

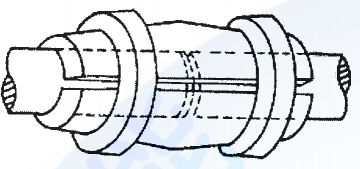

62. 下圖的聯結器將欲連接的兩軸，分別置入兩端呈錐狀的分裂圓筒，再配合內孔呈錐形的圓環套緊， 然後經由機件間的摩擦力來傳達動力，是一種(A)凸緣聯結器(flange coupling)(B)套筒聯結器(sleeve 或 collar coupling)(C)摩擦阻環聯結器(friction clip coupling)(D)分筒聯結器(split sleeve coupling)。

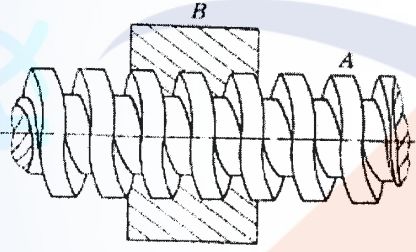

67. 下圖機構螺旋對是兩機件間同時具有直線與迴轉運動，其自由度為(A)1(B)2(C)4(D)3。
阿摩線上測驗
登入
阿摩線上測驗
登入
此符號表示(A)NPN 晶體(B)PNP 晶體(C)UJT 晶體(D)SCR 晶體。
(A)壓縮彈簧(B)拉力彈簧(C)扭力彈簧(D)平板彈簧。
(A)突緣接合(B)插旋接合(C)圓緣接合(D)縐縮接合。
(A)0.12mm(B)0.1mm(C)1.3mm(D)1.2mm。
(B)
(C)
(D)
。
(A)極座標式(B)直角座標式(C)圓筒座標式(D)關節手臂式。
(B)
(C)
(D)
。
40×16×150ST 之標註係表示(A)總長度 150 ㎜(B)氣壓缸的行程 40 ㎜(C)總長度 40 ㎜(D)氣 壓缸的行程 150 ㎜。
(A)
(B)
(C)
(D)
。
(A)前進為出口制流、後退為入口制流(B)前進、後 退都為出口制流(C)前進、後退都為入口制流(D)前進為入口制流、後退為出口制流。
(A)S 通電時，1 與 3 通(B)T 通電時，2 與 3 不通(C)S 通電時，1 與 2 不通(D)R 通電 時，2 與 3 通。
(A)凸緣聯結器(flange coupling)(B)套筒聯結器(sleeve 或 collar coupling)(C)摩擦阻環聯結器(friction clip coupling)(D)分筒聯結器(split sleeve coupling)。
(A)1(B)2(C)4(D)3。
