109年 - 109-3 全國技術士技能檢定學科_乙級：11700數位電子#93432

科目：技檢◆數位電子-乙級 | 年份：109年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆數位電子-乙級

選擇題 (80)

1. 目前電費單中，係以「度」為收費依據，請問下列何者為其單位？(A)kJh(B)kW(C)kWh(D)kJ。

2. 在典型 PC 電腦其中斷來源，下列何者為非？(A)BIOS(B)NHI(C)INT(D)MONITOR。

3. 對於 DRAM 特性的描述，何者是不正確的？(A)包裝上較少的外部接腳(B)單一晶片容量較大(C)有較佳的存取速度(D)需要有復新(Refresh)動作。

4. 下列何者不是 TTL 輸入端之重要特性？(A)輸入電流準位(B)雜訊免疫度(C)輸入電壓準位(D)延遲。

5. 用 RS-232C 作雙向資料通信時，至少需要幾條線？(A)3 條線(B)1 條線(C)2 條線(D)4 條線。

6. 如下圖中，d 的長度是從圓點邊緣算起，不得超過
(A)2mm(B)0.5mm(C)5cm(D)5mm。

7. 電晶體基極輸入下列何種波形時，可在示波器上顯示多條電晶體共射極輸出曲線？(A)三角波(B)正弦波(C)階梯波(D)方波。

8. 下列使用重製行為，何者已超出「合理使用」範圍？(A)將著作權人之作品及資訊，下載供自己使用 (B)以分享網址的方式轉貼資訊分享於 BBS(C)將講師的授課內容錄音供分贈友人(D)直接轉貼高普考考古題在 FACEBOOK 。

9. 具有 4Kbyte 記憶容量之記憶體其至少需具有多少位址線(A)11(B)10(C)13(D)12。

10. 以數位 LCR 表測量 Z=R+jX 之阻抗時，其 Q 值為(A)X/Z(B)X/R(C)R/X(D)R/Z。

11. 電冰箱放置處，四周應至少預留離牆多少公分之散熱空間，以達省電效果？(A)5(B)20(C)10(D)15。

12. 熱電耦(thermocouple)之輸出信號型式為(A)mV(B)mA(C)Ω(D)A。

13. 示波器之 CRT 中用來當作聚焦(Focus)控制的部分為(A)柵極(B)陰極(C)第一陽極(D)第二陽極。

14. 虛擬指令(Pseudoinstruction)之功用為(A)作編譯指示(B)供註解之用(C)可加快編譯速度(D)產生機器碼。

15. 家裡有過期的藥品，請問這些藥品要如何處理？(A)繼續服用(B)交由藥局回收(C)送給相同疾病的朋友(D)倒入馬桶沖掉。

16. 一般的數位元件中，何種輸出結構較適合大電流之輸出？(A)三態式輸出(B)開路集極式輸出(C)圖騰柱輸出(D)單端式輸出。

17. 如下圖所示的箝位電路，當輸入為 10sinωt 時，則輸出 Vo 為何？
(A) (B) (C) (D) 。

18. 如下圖所示之電路的輸入阻抗(Rin)與輸出阻抗(Rout)分別為
(A)Rin→０，Rout→∞(B)Rin→∞，Ro ut→∞(C)Rin→∞，Rout→０(D)Rin→０，Rout→０。

19. 程式執行中以哪一類指令最多(A)控制轉移(B)資料搬移(C)移位(D)算術演算。

20. 下列何者不會減少溫室氣體的排放？(A)減少使用煤、石油等化石燃料(B)開發太陽能、水能等新能源(C)增高燃煤氣體排放的煙囪(D)大量植樹造林，禁止亂砍亂伐。

21. 勞工在何種情況下，雇主得不經預告終止勞動契約？(A)不服指揮對雇主暴力相向者(B)非連續曠工但 1 個月內累計達 3 日以上者(C)經常遲到早退者(D)確定被法院判刑 6 個月以內並諭知緩刑超過 1 年以上者。

22. 如下圖所示之電路為
(A)指數放大器(B)對數放大器(C)峰值檢出器(D)均值檢出器。

23. 多人使用的電腦系統(Multi-user Computersystem)不可或缺的條件是(A)高速記憶體(B)記憶體保護(C)多重微處理機(D)同時多工(Multitasking)。

24. 一個二極體的直流工作電流為 Id，則在常溫下，此二極體對交流小信號而言所呈現的交流動態電阻 r 約為(A)25mv×Id(B)25mv/Id(C)25mv(Id+1)(D)Id/25mv。

25. CMOS 邏輯電路的特點為(A)交換速度比 TTLIC 快(B)消耗功率極小(C)供給電源電壓範圍小(D)雜訊免疫性最差。

26. 下列何者非 USB 介面的特性(A)即插即用(B)熱插拔(C)安裝容易(D)只能接 64 個周邊。

27. 關於綠色採購的敘述，下列何者錯誤？(A)採購的產品對環境及人類健康有最小的傷害性(B)採購回收材料製造之物品(C)以精美包裝為主要首選(D)選購產品對環境傷害較少、污染程度較低者。

28. 80x86 微處理機系統，請問下列 I/O 指令敘述何者是無效的？(A)inbl,al(B)outdx,3ce0(C)inal,dx(D)out 250,al。

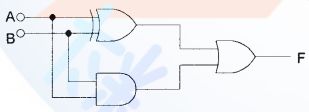

29. 如下圖所示之邏輯電路，輸出F為
(A)A+B(B)A‧B(C) (D)A⊕B。

30. 如下圖所示為 IC555 所構成的電路，下列敘述何者不正確﹖

(A)Vo 為低電位的時間 tl=0.7RaC(B)為一無穩態多諧振盪器(C)Vo 為高電位的時間 th=0.7(Ra+Rb)C(D)振盪週期 T=0.7(Ra+2Rb)C。

31. 將一只 2W 之電阻裝配在 PC 板上時，以何種方式較適宜？(A)距 PC 板 3mm(B)距 PC 板 0.3mm(C)緊貼在 PC 板上(D)距 PC 板 3cm。

32. 具有偵錯和校正能力的編碼系統為(A)ASCII 碼(B)漢明(Hamming)碼(C)BCD 碼(D)EBCDIC 碼。

33. CRT 上螢光粉材質若為 P31，則畫面應呈現：(A)白色(B)橙色(C)綠色(D)藍色。

34. 低功率蕭特基 TTL(74LS)的傳播延遲(propagation delay)約為(A)1ns(B)100ns(C)10ns(D)1μs。

35. 在1971年11月第一個4位元的微處理機4004 問世，這是哪一家公司的產品(A)Intel公司(B)IBM 公司(C)TexasInstrument公司(D)Motorola公司。

36. 在多芯電纜中，由於導線間電容耦合而造成互相干擾的現象稱為什麼干擾？(A)輻射干擾(B)雜訊干擾(C)電磁干擾(D)串音干擾。

37. (101100) ₂ 之 1 的補數(1'sComplement)為(A)(100001) ₂(B)(010111) ₂(C)(010011) ₂(D)(010100) ₂。

38. 平均值式(Average-type)之 DMM，可以量取下列哪一種 AC 波形之電壓？(A)失真之正弦波(B)正弦波(C)方波(D)三角波。

39. 下列何者傳輸速率最快(A)IEEE-488(B)Centronics(C)USB(D)RS-232C。

40. 在 56Kbps 傳輸率之下，請問每一位元傳送絕對時間為(A)18μs(B)28μs(C)8μs(D)38μs。

41. 流行病學實證研究顯示，輪班、夜間及長時間工作與心肌梗塞、高血壓、睡眠障礙、憂鬱等的罹病風險之關係一般為何？(A)呈正相關(B)部分為正相關，部分為負相關(C)呈負相關(D)無相關性。

42. 下圖為何種之電路符號？
(A)緩衝器(B)傳輸閘(C)放大器(D)非反相器。

43. 電晶體放大電路中會影響低頻響應的電容器，下列何者為正確？(A)交連電容(B)交連與傍路電容(C) 雜散電容(D)傍路電容。

44. 下列何者「非」屬公司對於企業社會責任實踐之原則？(A)落實公司治理(B)發展永續環境(C)加強個人資料揭露(D)維護社會公益。

45. 在實施變壓器端點銲接前，導線應先在端點上捲繞(A)3～4 匝(B)0.5～1 匝(C)1～1.5 匝(D)2～3 匝。

46. 下列何種患者不宜從事高溫作業？(A)重聽(B)心臟病(C)遠視(D)近視。

47. 示波器在量測高頻信號時，一般需使用哪種模式(A)ALT(B)A-B(C)CHOP(D)A+B。

48. 依新修公布之公職人員利益衝突迴避法(以下簡稱本法)規定，公職人員甲與其關係人下列何種行為不違反本法？(A)甲要求受其監督之機關聘用兒子乙(B)甲承辦案件時，明知有利益衝突之情事，但因自認為人公正，故不自行迴避(C)配偶乙以請託關說之方式，請求甲之服務機關通過其名下農地變更使用申請案(D)關係人丁經政府採購法公告程序取得甲服務機關之年度採購標案。

49. 就達靈頓對(Darlington-Pair)而言(A)輸出阻抗低，電流增益甚高(B)輸出阻抗低，電流增益等於 1(C) 輸出阻抗低，電流增益小於 1(D)輸出阻抗及電流增益皆甚高。

50. 輸入不規則圖形最好採用(A)光筆(B)掃描器(C)觸摸螢幕裝置(D)滑鼠。

51. 下列何者非屬防止搬運事故之一般原則？(A)採取適當之搬運方法(B)以機動車輛搬運(C)以機械代替人力(D)儘量增加搬運距離。

52. 大氣層中臭氧層有何作用？(A)保持溫度(B)吸收紫外線(C)對流最旺盛的區域(D)造成光害。

53. 如下圖所示電路為何種負回授電路？
(A)電流串聯負回授電路(B)電流並聯負回授電路(C)電壓並聯負回授電路(D)電壓串聯負回授電路。

54. 已知 a 圖為，b 圖為之電子符號，則(A)a 為 PUT，b 為 SCS(B)a 為 SCR，b 為 SCS(C)a 為 PUT，b 為 SCR(D)a 為 SCR，b 為 PUT 元件。

55. CMOS IC 比 TTL IC 具有較低的功率消耗，但其最大缺點是響應時間較長，此段時間通稱為(A)下降時間(B)傳遞延遲(C)上升時間(D)作業時間。

56. 下列何者不是造成臺灣水資源減少的主要因素？(A)濫用水資源(B)水庫淤積(C)雨水酸化(D)超抽地下水。

57. 8255A 係一並列輸出／輸入 LSI 晶片，被規劃為基本 I/O 是屬於何種模式？(A)Mode1(B)Mode2(C)M ode0(D)Mode3。

58. 購買下列哪一種商品對環境比較友善？(A)一次性的產品(B)用過即丟的商品(C)材質可以回收的商品 (D)過度包裝的商品。

59. 80x86 微處理機系統，請問下列哪一指令敘述經編譯程式(Compiler)執行後，會產生語法錯誤？(A) sub bl,05h(B)mov bl,85h(C)mov al,38h(D)add al,08h。

60. 有關商標權的下列敘述何者錯誤？(A)商標註冊後可取得 10 年商標權(B)要取得商標權一定要申請商標註冊(C)商標註冊後，3 年不使用，會被廢止商標權(D)在夜市買的仿冒品，品質不好，上網拍賣，不會構成侵權。複選題：

複選題
61. 用微控制器控制 LED 亮度，下列敘述何者正確？(A)採用 DMA 方法(B)採用 PWM 方法(C)加入記憶體(D)加入 DAC 電路。

複選題

62. 有關電晶體特性曲線敘述，下列何者正確？(A)之間的關係影響很大(B)繪製集極輸出特性曲線時是以 I _C為參考基準(C)集極輸出特性曲線表示的是之間的關係(D)基極輸入特性曲線表示的是之間的關係。

複選題
63. 撰寫組合語言應用到堆疊區時，須用到下列哪些指令？(A)CLR(B)POP(C)PUSH(D)SET。

複選題
64. 下列哪幾項是屬於開源(Open Source)嵌入式軟硬體協同開發系統？(A)Raspberry Pi(B)AndeShape(C) Arduino(D)Zedboard。

複選題
65. 當 89S51/52CPU 的 RESET 腳接高準位超過 2 個機械週期時，會產生重置動作，下列敘述何者正確？(A)暫存器 SP 的內容為 00000111B(B)內部 RAM 都清除為 0(C)埠 1(Port1)為 11111111B(D)暫存器 DPTR 的內容為 FFF0H。

複選題
66. 有關暫存器的應用，下列敘述何者正確？(A)並列輸入/並列輸出適用於記憶體或 CPU 內部暫存器單元(B)串列輸入/串列輸出適用於時間延遲裝置(C)並列輸入/串列輸出適用於紅外線遙控發射器(D) 串列輸入/並列輸出適用於滑鼠內部輸出資料的傳送作業。

複選題
67. 由 3 個 JK 正反器所組成的強森計數器，可以有下列哪些模數(Mod-N)？(A)6(B)5(C)8(D)7。

複選題

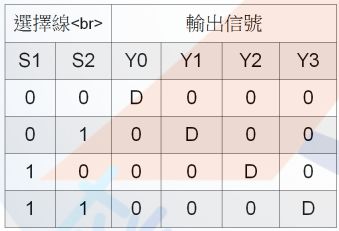

68. 如下為 1 對 4 解多工器真值表，下列輸出信號之布林函數何者正確？
(A) (B) (C) (D)Y3=S1S2D。

複選題

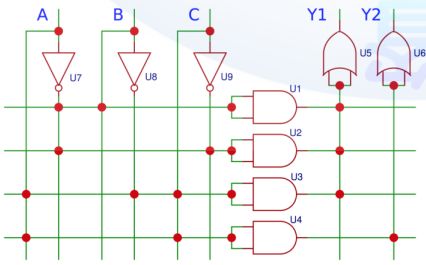

69. 已知邏輯電路如下圖，下列輸出函數何者正確？
(A)Y2(A,B,C)=Σ(5,7)(B)Y2(A,B,C)=Σ(5,6)(C)Y1 (A,B,C)=Σ(0,2,3,5)(D)Y1(A,B,C)=Σ(0,3,5)。

複選題
70. 有關解析度的敘述，下列何者正確？(A)Full HD 的顯示器其解析度可高達 1920×1080(B)掃描一張 3 ×5 吋的照片後，儲存時顯示為 900×1500 畫素，則此掃描器的解析度最有可能設定為 300dpi(C)解析度 1024×768 全彩的顯示器畫面，需大約耗費 2.25MB 的記憶體(D)使用 200dpi 解析度的掃描器掃描 4×6 吋的黑白照片，在不壓縮的狀況下，大約要花費 120MB 的記憶空間來儲存。

複選題
71. 下列哪些元件具有正電阻的特性？(A)場效應電晶體(B)隧道(透納)二極體(C)變容二極體(D)稽納二極體。

複選題

72. 下圖半波整流電路中，輸入電壓 Vi(t)=200sin(377t)V，下列敘述何者正確？
(A)Vo(t)的有效值為 6 3.6V(B)二極體的 PIV 值為 200V(C)Vo(t)的頻率為 60Hz(D)Vo(t)的平均值為 100V。

複選題
73. 有關資料傳輸，下列敘述何者正確？(A)非同步傳輸接收器(UART)彼此之間的傳輸方式是屬於一種串列輸出串列輸入(B)控制匯流排不是屬於 IEEE-488 的匯流排(C)位址匯流排是屬於 IEEE-488 的匯流排(D)在串列資料傳送時，依序由 LSB 位元至 MSB 位元。

複選題
74. 下列有關各種週邊設備的介紹，何者正確？(A)雷射印表機列印時宜在通風處(B)印表機的解析度通常使用 DPI 來表示(C)數據機的傳輸速度若以 bps 表示，代表一秒鐘所傳輸的 byte 數量(D)滑鼠是 Windows 作業系統中常用的輸入設備。

複選題
75. 使用萬用板裝配電子元件並加以焊接時，下列敘述何者正確？(A)裸銅線應平貼板面(B)小型元件優先裝配(C)裸銅線轉折處必須焊接(D)1W 以上電阻器需平貼板面。

複選題

76. 橋式全波整流電路圖如下，下列敘述何者正確？
(A)D1、D2 順向偏壓時，D3、D4 逆向偏壓(B)D 3、D4 順向偏壓時，D1、D2 逆向偏壓(C)D2、D3 順向偏壓時，D1、D4 逆向偏壓(D)D1、D4 順向偏壓時，D2、D3 逆向偏壓。

複選題
77. IEEE-488 標準介面的相關規定中，下列敘述何者正確？(A)各裝置間的通信距離不能超過 20 公尺 (B)屬於儀器中的串列通信介面(C)可連接的儀器裝置最多不能超過 15 台(D)傳輸的信號為標準 TTL 位準，且採用負邏輯方式。

複選題
78. 有關電荷電位描述，下列敘述何者正確？(A)愈靠近正電荷處電位愈高(B)距電場無窮遠處之電位為零(C)與溫度成正比(D)有方向性。

複選題

79. CK 信號經由下列哪些電路後，可適用於正緣觸發？(A)合理 RC 值之積分電路(B)合理 RC 值之微分電路(C) (D) 。

複選題

80. 下列圖示哪些為主動元件？(A) (B) (C) (D) 。

申論題 (0)
