110年 - 110 國立臺灣大學_碩士班招生考試_土木工程研究所結構組(一般、在職生):結構學#100576

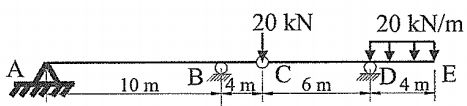

1.如下圖所示之梁 ABCDE,其中C點為鉸接點,在無圖示載重下請繪B點反力影響線及C點剪力影響線,並在圖示載重下给此整支梁的剪力圖彎矩圖。(25分)

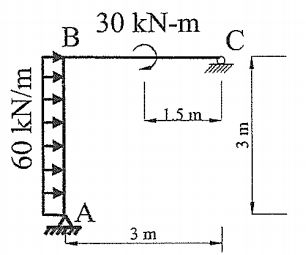

2.如下圖所示之構架,以單位力法(Unit Virtual Load or Moment)求圖示載重下之B點轉角及C 點(Roller)之水平變位(各桿件之彈性模數E慣性矩I均相同)(25分) 注意:未依指定方法作答,整題以零分計

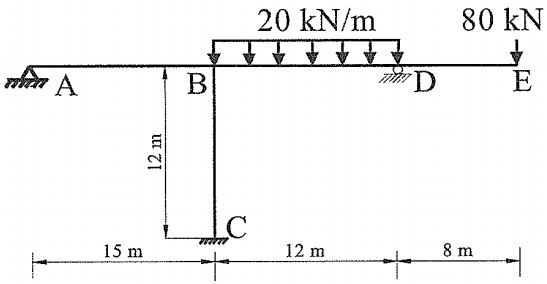

3.如下圖所示之構架中各桿件之EI均相同,以傾角變位法(SlopeDeflectionMethod)求解圖示構架各桿件之桿端彎矩及D點(Roller)垂直反力。(25分) 注意:未依指定方法作答,整題以零分計

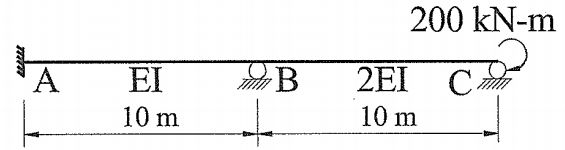

4.梁桿件在C點有集中彎矩200kN-m作用下,以警矩分配法(MomentDistribution)求圖示各梁桿件之桿端彎矩及繪此整支梁ABC的剪力圖與彎矩圖,其中AB桿件斷面性質為EI,BC桿件斷面性質為2EI。(25分) 注意:未依指定方法作答,整題以零分計
