110年 - 110 國立臺灣科技大學_碩士班招生試題_營建工程系(丙組)：結構學#103065

科目：研究所、轉學考(插大)◆結構學 | 年份：110年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：研究所、轉學考(插大)◆結構學

選擇題 (0)

申論題 (6)

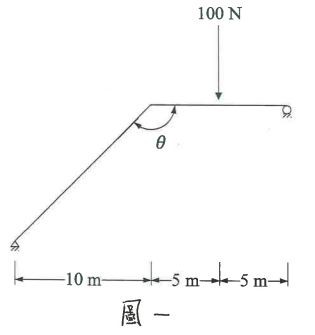

一、一構架幾何與受力情形如下,忽略軸力變形與剪力變形,請計算變形後兩構件轉角θ,如圖一, (25分) E=200 GPa
I=3000 mm
⁴

二、一桁架受力如下,若桿件CF在製造過程中多了10cm,請求E點變位,如圖二。(25分)
E=200 GPa
I=15000mm
²

(1)各桿件軸力為何?(15分)

(2)F點水平位移為何?(10分)

(1)A點支承反力為何?(10分)

(2)C點垂直位移為何?(15分)
