110年 - 110 臺灣菸酒股份有限公司_從業職員及從業評價職位人員甄試試題_從業評價職位人員／冷凍電氣：電工原理#111418

4.如【圖 4】所示，當 I₁ 電流等於 10 安培時，I₂ 電流應為多少安培？
(A) 4A (B) 6A (C) 8A (D) 10A

6.有關最大功率轉移定理之敘述，下列何者錯誤？ (A)負載有最大功率轉移時，其效率也是最大效率 (B)負載有最大功率轉移時，其負載電阻等於戴維寧等效電阻 (C)負載有最大功率轉移時，其負載電阻等於諾頓等效電阻(D)負載有最大功率轉移時，其最大功率為

8.有一線圈如【圖 8】所示，通入直流電源後，變為一電磁鐵，則此時線圈左邊產生的極性為何？線圈右方的永久磁鐵會如何移動？
(A) N 極、永久磁鐵會被電磁鐵吸引，向左移動 (B) S 極、永久磁鐵會被電磁鐵排斥，向右移動 (C) S 極、永久磁鐵會被電磁鐵吸引，向左移動 (D) N 極、永久磁鐵會被電磁鐵排斥，向右移動

10. RC 串聯直流電路，若電阻 R=50KΩ，時間常數為 2.5 毫秒，則電容器 C 之值為何？ (A) 0.05μF (B) 0.125μF (C) 0.5μF (D) 1.25μF

11.如【圖 11】所示電路，當開關閉合很長時間後（已到達穩態），電流 I 之值為何？
(A) 2 mA (B) 3.2 mA (C) 4 mA (D) 8 mA

15.有一交流電路，v(t)=100sin(314t+10°)，i(t)=5sin(314t-50°)，則此電路之平均功率 P 等於下列何者？ (A) 125W (B) 250W (C) 500W (D) 1000W

16.如【圖 16】所示電路，請問電流 I 應為多少安培？
(A) 0.5A (B) 1.5A (C) -0.5A (D) -1.5A

18.如【圖 18】所示，請求出值為何？
(A)27μF (B) (C)60μF (D)

19.將兩個電感器 L₁、L₂ 串聯，若為串聯互助時，總電感量為 10H，若為串聯互消時，總電感量為 4H，請求兩電感之間的互感量為何？ (A) 0.5 H (B) 1.5 H (C) 2.5 H (D) 3 H

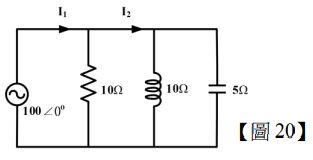

20.如【圖 20】所示電路，I₁ 及 I₂ 的值分別為何？
(A) 10A、10A (B)、10A (C)、10A (D) 40A、30A

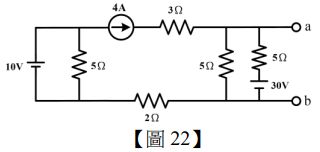

22.請求【圖 22】中的戴維寧等效電壓及戴維寧等效電阻分別為多少？
(A) (B) (C)(D)

23.如【圖 23】所示電路，電阻兩端電壓為 120V，電感器電壓為 80V，=24Ω，則下列敘述何者正確？
(A)電路平均功率為 2000W (B)線路功率因數為 0.6 滯後 (C)電容器兩端電壓=160V (D)線路電流為 10A

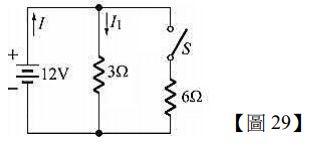

29.如【圖 29】所示電路，開關 S 開啟時，12V 所提供的功率，為開關 S 閉合時的幾倍？
(A) 1 倍 (B) 2 倍 (C) 2/3 倍 (D) 3/2 倍

30.如【圖 30】所示 RC 電路，當 S 開關閉合後，其時間常數為何？
(A) RC/4 (B) RC (C) 2RC (D) 4RC

33.有一電阻 R=30Ω 與一電容抗=40Ω 之電容器組成的 RC 並聯交流電路，若外加電源電壓為 v(t)=100sin(100t+30°)V，則流經電容器電流的最大值為何？ (A) 1.25A (B) (C) 2A (D) 2.5A

34.如【圖 34】所示之 RC 串聯電路，若將電源頻率 f 調低，則下列敘述何者正確？
(A) 變小 (B) I 變大 (C)(D)之相位差 θ 變大

35.如【圖 35】所示電路，請求為多少 Ω 時可獲得的最大功率為何？
(A)=3 Ω (B)=6 Ω (C)=9 Ω (D)=13 Ω

36.如【圖 36】所示，S 接通瞬間，i 為多少安培( A )？
(A) 2A (B) 2.5A (C) 5A (D) 10A

38.如【圖 38】所示，其中 R=1kΩ、C =6μF，則欲等電容 C 充電至 100V，至少需要多少時間？
(A) 6ms (B) 12ms (C) 30ms (D) 36ms

39.如【圖 39】所示之電感串聯電路，L₁=15H，L₂=10H，L₃=5H，三者之互感均為 2H，請求總電感為多少亨利(H)？
(A) 28 H (B) 26 H (C) 24 H (D) 22 H

42.如【圖 42】所示之串並聯電路，請求該電路之總阻抗 ̅為多少？
(A) 6 + j4.5 Ω (B) 6 – j4.5 Ω (C) 4.5 + j6 Ω (D) 4.5 – j6 Ω

44.兩電壓，兩電壓之相位關係為何？ (A) v₂ 的相位角與 v₁ 同相 (B) v₂ 的相位角超前 v₁為 30° (C) v₂ 的相位角落後 v₁為 60° (D) v₂ 的相位角落後 v₁為 90°

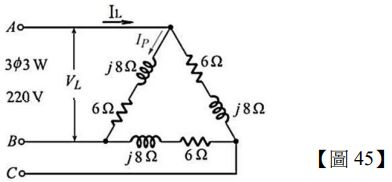

45.如【圖 45】所示，三相△連接電路，請求線電流約為多少安培？
(A)(B)22A (C)38A (D)

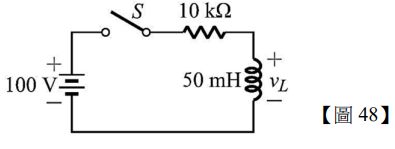

48.如【圖 48】所示之電路，E=100V，R=10kΩ，L=50mH。t=0 秒時，開關 S 閉合，若電感 L 在開關閉合前無任何儲能，則 t=10μs 時，此電感兩端電壓降值為何？（註 :）
(A) 13.5V (B) 36.8V (C) 63.2V (D) 86.5V
