111年 - 111臺中市立臺中女子高級中等學校教師甄選:生活科技科 #107635

選擇題 (30)

1. 下列電路圖是光敏電阻（LDR）與 1K 歐姆電阻串聯，如果 LDR 測得的電阻值為 4K 歐姆，則 A0 測得的電壓值為多少？

(A)1V (B)2V (C)3V (D)4V

2. 承上題，如果將 A0 接入 Arduino 的 A0 接腳，則利用 analogRead(A0)；指令讀取到的值大約為多少？(A)204 (B)409 (C)614 (D)818

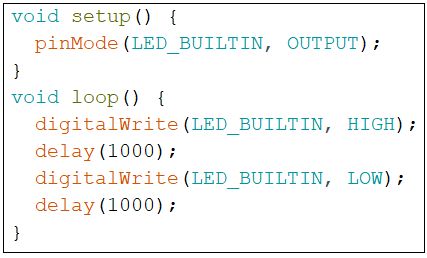

3. 小明用 Arduino IDE 撰寫程式（如下圖），並將程式上傳至 Arduino UNO 上，請問下列何敘述何者正確？

(A) Arduino UNO 內建於第 1 接腳的 LED 開始閃爍 (B) Arduino UNO 內建於第 13 接腳的 LED 開始閃爍 (C) Arduino UNO 內建於第 11 接腳的蜂鳴器開始發出聲音 (D) Arduino UNO 沒有任何變化

4. 關於大數據分析，下列敘述何者正確？(A)可以 100%精準的預測未來 (B)可以依據收集到的資料，推估出趨勢走向 (C)收集到的大數據資料都很準確 (D)大數據資料的資料種類不多，很好處理

5. 某一個四環電阻，色碼電阻色環為紅色、綠色、橙色、金色，則電阻值為 (A)2.5×103Ω±10% (B)2.5×104Ω±5% (C)5.2×104Ω±5% (D)2.5×103Ω±20%

6. 在創用 CC 的六種授權條款中，下列那一個是「允許使用者重製、散布、傳輸著作，但不得為商業目的之使用，亦不得修改該著作，使用時必須按照著作人指定的方式表彰其姓名。」(A) (B) (C) (D)

7. 在二進制表示法中，10110.11 相當於十進制的(A)20.75 (B)22.75 (C)25.5 (D)27.5

8. 將 1 顆 15 瓦的 LED 燈泡連續點亮一個月(30 天)，以台電現行電價每度 3 元計算，則此燈泡點亮一個月需要多少電費？(A)10.8(B)32.4(C)24(D)40 元

9. PID 控制器是一個在工業控制應用中常見的反饋迴路，請問如果要考慮「過去累計誤差」，應該使用(A)P 控制(B)D 控制(C)PD 控制(D)PI 控制

10. 齒輪傳動速比的影響因素為？(A)主動軸轉速(B)嚙合齒數的多寡(C)模數的大小 (D)兩齒輪的齒數

11. 3D 列印快速成型技術特點有：(A)完全再現三維數據 (B)容易達成客製化目標(C)可以輕易成型結構複雜的物件 (D) 採用減法製造，減少材料的浪費

12. 3D 列印若使用切片軟體，下列描述何者錯誤? (A)切片後存成 G-code 檔才能給 3D 列印機進行列印 (B)常見切片軟體有Cura, Kisslicer, Slic3r (C)參數設定時Brim(擴增底邊/邊裙)是用來加強黏附平台 (D)回抽時間的設定主要是為調整列印時間長短

13. 3D 列印第一層時，擠出噴頭離平台過遠會產生的問題，下列何者有誤？(A)模型無法固定在平台上 (B)材料無法準確到達列印點 (C)擠製頭容易堵料 (D)底部附著不良

14. 雷切機的使用注意事項，何者錯誤? (A)雷射切割加工是用不可見的光束代替了傳統的機械刀 (B)雷射刀頭的機械部分與切割物件無接觸，不會對表面造成刮傷 (C)回火原因可能是混合氣體從噴嘴孔內噴出的速度小於混合氣體的燃燒速度 (D)對焦是指雷切頭尖端到底座支架之間的固定距離

15. 下列有關電子元件的描述，何者錯誤? (A)繼電器（Relay）屬於電磁元件，是用較小的電流去控制較大電流的一種「自動開關」。 (B) 限位開關主要控制工作機械的位置，且往往是終端位置或極限位置。 (C) 近接感測器是取代限位開關等接觸式的檢測方式，並不會接觸檢測對象。 (D)靜電容量型近接感測器只能檢測金屬，不可檢測樹脂、水等。

16. 關於比特幣的敘述下列何者錯誤? (A)比特幣的興起主要起因於 2008 年的金融海嘯。 (B) 比特幣數量有限，總數量約為 2100 萬個。 (C) 虛擬貨幣主要建構在區塊鏈技術上。 (D)挖礦與比特幣間沒有任何關係。

17. 學校圖書館出入口設置讀取無線射頻辨識（RFID）標籤的系統，若未經正常借閱程序，書籍離開時警鈴便會響起，請問下列敘述何者不正確？ (A)RFID 標籤無需接觸，感應即可讀取 (B) RFID 標籤可於水中讀取 (C)RFID 標籤只能於 10 公分內讀取 (D)RFID 標籤可嵌入紙箱中讀取

18. 夏莉做室內設計作業時，測量自己的房間長 4.5m，寬 5m，請問此空間面積為多少坪？(A) 6.8 (B) 4.6(C) 7.8(D) 5.2

19. 下列有關於凸輪之敘述，何者正確？ (A)滾子從動件的跡點所經過的軌跡為凸輪的工作曲線。 (B) 從動件的運動方向與凸輪接觸點的公法線的夾角，稱為「作用角」（angle of action) (C) 滾子從動件比尖端從動件更適合用在高速傳動上面。 (D)若凸輪的總升程不變，基圓越大，傳動速度越快

20. 下列何者非機構應具備的條件？ (A)由剛體組成且能對外做功 (B) 由若干機件所組成 (C) 可以產生預期的運動 (D)各機件的相對運動都受到限制

21. 關於數位訊號與類比訊號的差異，下列敘述何者正確？ (A)類比訊號是一連串不連續的值，以 0 或 1 之二進位表示 (B) 類比訊號需經過 ADC 晶片才能轉換為電腦能夠處理的數位訊號 (C) 類比訊號需經過 PA 電路才能轉換為電腦能夠處理的數位訊號 (D)類比訊號可轉換為數位訊號，但數位訊號無法轉為類比訊號

22. Arduino 程式是類 C 語言，下列哪個為為正確合法的變數名稱? (A)break (B) _2led (C)5led(D)%ar

23. 以布林代數進行基本邏輯運算，邏輯閘-或(OR)閘，當輸入全為 0 時則輸出為？(A) 0 (B) 1 (C) 不確定 (D) 不輸出

24. 關於感測器，下列敘述何者「不」正確？ (A) 可將外界環境中欲測量物質之物理或化學的變化量轉換成電子訊號或光學訊號的裝置 (B) 感測器應具備成本低、體積小、耗電量低的特性 (C) 感測器的功耗越大，資料收集越完整 (D) 感測器是測量系統的前置部件，它將讀取變數轉換成可供測量的訊號

25. 物聯網(IoT)的架構一般分為三層或四層。下列何者不屬於三層架構內容(A)感測層(B)網路層(C)應用層(D)鏈結層

26. 第三角法是把物體放在第三象限進行投影，在投影設定上面「觀察者」、「物體」、「投影面」的關係是(A)觀察者/物體/投影面(B) 物體/觀察者/物體(C)觀察者/投影面/物體(D)投影面/觀察者/物體

27. HTTP 與 HTTPS 通訊協定之主要差異為何? (A) HTTPS 加強資料傳輸量 (B) HTTPS 加強資訊傳輸安全性 (C) HTTPS 可允許更多人同時上網使用 (D) HTTPS 加強執行速度

28. 以下何者不是網際網路的 IP？ (A)191.192.168.1 (B)191.168.169.254 (C)172.32.255.1 (D)172.31.12.251

29. 下面選項中為電腦儲存容量單位，若由小排至大，哪個選項的排列順序是正確的? (A) MB, KB, GB, TB , PB (B) GB, KB, MB, TB , PB (C) TB , KB, MB, GB, PB (D) KB, MB, GB, TB , PB

30. 流程圖常用來表達解決問題的步驟及進行的順序，請問菱形、方塊、橢圓形，各代表何種工作?(A) 邏輯判斷、起止符號、處理符號(B) 處理符號、邏輯判斷、起止符號(C) 邏輯判斷、處理符號、起止符號 (D) 處理符號、起止符號、邏輯判斷

申論題 (14)

1. SLA(Stereolithography)

2. AR(Augmented Reality)

3. STEAM

4. NFT

5. G-code

參、簡答題 32%

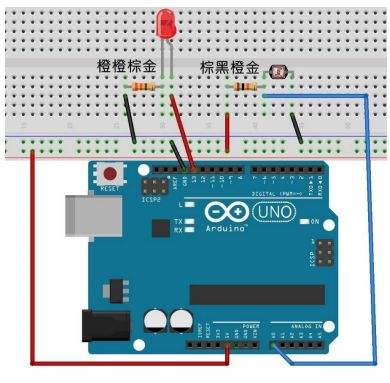

一、小明想利用光敏電阻（光線強，電阻變小；光線弱，電阻變大）的特性設計一個到晚上自動亮的燈，小明使用 Arduino 及麵包板接了一個電路（如下圖），另外小明也發現在家裡晚上光敏電阻測到的電阻大約是 30K 歐姆，請問利用 Arduino IDE 程式應該如何撰寫才對？（棕黑橙為 10K 歐姆電阻)（8%）

1. 發光二極體（Light-EmitTIngDiode，簡稱 LED）是一種能將電能轉化爲光能的半導體電子元件。2014 諾貝爾物理學獎得主為發明藍色發光二極體的日本學者。發光二極體的發明在人類歷史上已將近半個世紀，你覺得 2014 年的這個獲獎最大的意義是?

2.請標示出右圖這個發光二極體的正負極。

3.請畫出發光二極體的電子符號?並標出極性。

4.紅光 LED 在 1.8V–2.4V(以 2V 計算)，4 顆 LED 串聯，電源供給 12v 的電壓，以額定電流啟動發光二極體，應該使用幾歐姆的電阻?

三、根據 3D Hubs 的統計數據顯示，在 3D 列印技術中熔融層積成型技術(FDM)，最常用的線材統計表如圖示，根據你的使用經驗推測，第一名及第二名的 3D 列印線材材質為?並簡單說明這兩種線材的特性? 6%

四、趣味機構或稱 automata，是中學階段學生認識機構運動的很好體驗，在此類機構中可以用簡易的凸輪設計出多元的運動變化，請問凸輪機構的主要組成及其優缺點? 6%

五、生活科技教室經常會使用到 1.無罩式 3d 印表機 2.鑽孔機 3.砂輪機 4.線鋸機，為避免學生操作時發生工安意外，請問上述設備在操作時應提醒學生注意什麼? 6%

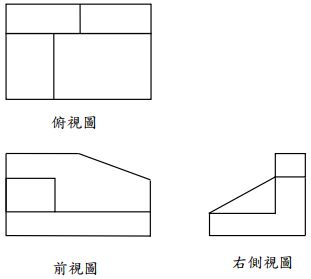

肆、製圖與識圖 8% 請透過下列三視圖，依圖形比例，於答案卷等角圖區，畫出此物件立體圖。
