所屬科目：結構學概要與鋼筋混擬土學概要
一、如圖 1 所示構架， a 點為固定端，c 點承受垂直集中載重 8 kN 。求固定端 反力及彎矩、畫 bc 桿件的剪力圖及彎矩圖。

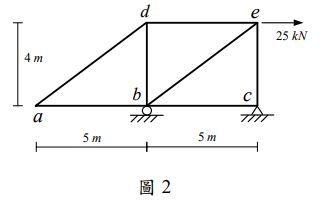

二、如圖 2 所示之平面桁架結構，b 點為滾支承， c 點為鉸支承。求各支承反 力及 bc 桿件、 ce 桿件的軸力。
三、混凝土矩形梁配置D16垂直肋筋，混凝土提供之剪力計算強度=19tf，剪力鋼筋提供之剪力計算強度=30tf，當梁承受靜載重作用時之的斷面剪力=10tf及活載重作用時之的斷面剪力=15tf。求矩形梁斷面之設計剪力、斷面之剪力計算強度及驗證強度設計法規範的要求。
五、如下圖所示單筋混凝土矩形梁斷面，混凝土抗壓強度 = 280 kgf / cm 2， 梁寬 b = 36 cm，梁全深 h = 50 cm，保護層厚度 4 cm，配置 D16 垂直肋筋， D16 鋼筋直徑 1.59 cm 。 採用 4 根 D25 拉力鋼筋 ， 降伏強度 = 4200 kgf cm 2 。單根 D25 鋼筋面積 5.067 cm 2 、直徑 2.54 cm。求梁有效深度 d 、拉力鋼筋比 ρ ，及檢核拉力鋼筋總面積是否符合規範撓曲構件之最少鋼筋量的要求。
