111年 - 111 地方政府特種考試_四等_機械工程：機械原理概要#112523

科目：機械原理（機械概論、大意） | 年份：111年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (7)

一、四連桿運動鏈選定其中一根連桿為固定桿，可得到一個四連桿機構。已知四連桿運動鏈ABCD的連桿AB、BC與CD的桿長分別為6cm、4cm 與10cm，而連桿AD的桿長未知。現有桿長分別為5cm、7cm與9cm的三根連桿可供選擇，說明如何從其中選出連桿AD的適合桿長及選定固定桿，以得到一個雙曲柄機構。（20 分）

二、如下圖所示之牛頭鉋床急回機構，曲柄BC做等速逆時針旋轉，鉋刀 （滑塊）6往復來回一次需時6秒。已知曲柄BC長為10cm，樞軸A 與B的距離為20cm，試列式計算該機構的自由度及求出每次切削行程的時間。（20分）
(一)有一螺旋起重機，其機械利益為48π，作用手柄之力臂長為300mm， 摩擦損失為20%，試求螺旋之導程。（10分）

(二)有一根四線螺紋之螺旋，其螺距為2mm，導程角為α，且63998faeab18d.jpg試求其節圓直徑。（10分）

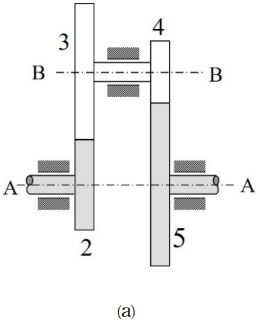

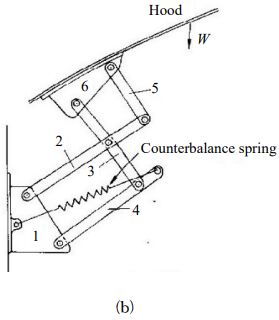

四、如下圖(a)與(b)所示之二個機構，計算出二個機構的機件數與各種運動對的數目，並列式計算該機構的自由度。（20分）
(一)如下圖(a)所示之滑車，若R＝50cm，r＝40cm，現施力F＝200N，試求可吊起重物之重量W。（10分）
(二)如下圖(b)所示之滑輪組中，若重物之重量為200N，試問需多少作用力才能吊起重物。（10分）
