111年 - 111 教育部受託辦理公立高級中等學校教師甄選試題：生活科技科#107922

科目：教甄◆生活科技專業 | 年份：111年 | 選擇題數：40 | 申論題數：19

試卷資訊

所屬科目：教甄◆生活科技專業

選擇題 (40)

1. 下列有關生活科技在高級中等學校教育階段「設計與製作」與「科技的應」實作活動 設計原則，何者錯誤？ (A)應以動手實作的活動為主，引導學生運工程設計流程，進 行專案之規劃與執行，以提升其解決真實世界問題的能力 (B)應引導學生應工程專業 知識與科技創新能力，針對科技產品構造或功能提出創新且可行的設計構想 (C)能善 設計與製作以解決日常生活中的科技問題，進而評估、反思科技與社會的互動關係 (D) 專題之主題應以工程領域的基本概念知識為主，並與科學、數學相關知識進行橫向連結。
2. 截至 110 年底，我國再生能源裝置容量共 11,555.83 千瓩，其中發電量最高的第一和第二 名再生能源為？ (A)太陽能、風力 (B)風力、水力 (C)太陽能、水力 (D)水力、太陽 能。
3. 有關3D列印中DLP與SLA的比較，下列何者有誤？ (A)SLA一般使UV激光束，而DLP 使投影機發出的UV光 (B)在SLA中，UV光源保持靜止，並且一次固化整個樹脂層。 在DLP中，激光束會跟踪著需要打印的幾何圖形的點並在點之間移動 (C)DLP在運行速 度比SLA更快，可大大縮短了3D打印時間 (D)相對可打印面積上，DLP相對可打印的面 積較細，而SLA可打印面積不受限制。
4. 有關3D掃描技術之應，下列何者有誤？ (A)接觸式量測技術主要是透過探針取得數 位資料再回傳至電腦上進行處理 (B)掃描紅外線技術，透過投射紅外線到被掃描物件， 在移動掃描瞬間完成取像與即時疊合成單一筆的3D數據 (C)利激光技術，透過三邊 測距方式掃描，當物件移動時激光就會投射點狀或線狀到物件上，並取得掃描數據 (D)通過光源將具備特殊結構的光線投射至掃描物件。再經由圖像處理，得到物件表面的 立體形態。
5. 關於光聚合固化成型技術的描述，下列何者錯誤？ (A)樹脂材料選擇有限，大多是丙烯 酸酯系(acrylates)與環氧樹脂系(epoxy) (B)光聚合固化技術依光源方向可概分為上照式 (TopDown)與下照式(Bottom-Up)兩種 (C)成品細節豐富，可於快速模具的翻製 (D)紫外光光聚合固化樹脂的強度與耐久度，可因受日光照射的時間而增加。
6. Arduino UNO 控制板中，下列哪一個 Pin 腳可以輸出 PWM？ (A)2 (B)4 (C)6 (D)8。
7. 有關 Arduino 的敘述，下列何者有誤？ (A)setup()於主控板初始化，只在主控通電或 重啟時執行一次 (B)loop()是一個循環，其中的程式碼將被一直重複執行，來完成設計 的功能 (C)函數名稱和參數的大小寫有限定 (D)Arduino 內建 10 位元 A/D 轉換器，會 將類比輸入電壓 0~5V 轉換成 0~255 數位值。

8. 一般七段顯示器以英文字母 a、b、c、d、e、f、g 表示七段顯示的位置，請問在右圖中星號(*)所標示的記號段位所代表的英文字母為下列 * 哪一組？ (A)b、d、g (B)a、c、g (C)b、e、g (D)b、d、e。 * *
9. 有一種感測器它的內部元件主要成分組成是二氧化錫(SnO2)，此感測器主要來偵 測？ (A)溫度 (B)氣體 (C)濕度 (D)顏色。
10. 下列哪一種感測器是利都卜勒效應（Doppler Effect）的原理而設計出來的？ (A)電 子羅盤 (B)陀螺儀 (C)移動偵測器 (D)震動感測器。
11. Arduino 的數位 I/O 腳，無法使在哪一種應上？ (A)LED 燈亮滅控制 (B)LED 燈亮度測量 (C)脈波寬度測量 (D)控制馬達的速度。

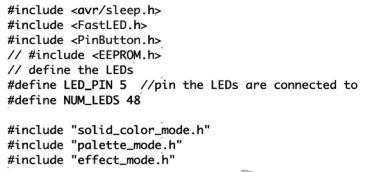

12. 以下程式片斷會載入幾個副程式？

(A)6 (B)7 (C)8 (D)9。

13. 當二極體於逆向偏壓時，下列敘述何者正確？ (A)空乏區變寬、障壁電位減少 (B)空乏 區變窄、障壁電位減少 (C)空乏區變寬、障壁電位增加 (D)空乏區變窄、障壁電位增 加。
14. 對於二極體常見的功，下列敘述何者有誤？ (A)整流二極體主要於整流電路，即 把交流電變換成脈動的直流電 (B)二極體在逆向電壓作下電阻很小，處於導通狀 態，相當於接通的開關；在正向電壓作下，電阻很大，處於截止狀態，如同斷開的 開關 (C)檢波二極體的主要作是把高頻信號中的低頻信號檢出 (D)阻尼二極體多 在高頻電壓電路中，能承受較高的反向擊穿電壓和較大的峰值電流。
15. 有一學生在判讀五環色碼電阻時，因看錯電阻色環的順序，誤將誤差值看成第一環， 得到的電阻值為 6.21MΩ±0.10%，請問正確的電阻值應為多少？ (A)74.1KΩ±0.25% (B)7.31KΩ±0.50% (C)6.41KΩ±0.50% (D)63.1KΩ±0.25%。
16. 兩個規格分別為 2Ω/2W 及 3Ω/4W 的電阻器串聯後，相當於幾歐姆/幾瓦特的電阻器？ (A)5Ω/6W (B)5Ω/5W (C)5Ω/4W (D)5Ω/2W。
17. 有關二極體特性的敘述，下列何者錯誤？ (A)溫度上升時，切入電壓隨之降低 (B)逆向 飽和電流隨溫度上升而增加 (C)擴散電容效應主要發生在逆向偏壓時 (D)逆向偏壓 越大時，則空乏區電容越小。
18. 電壓、電流、電阻、電容的單位分別為何？ (A)庫侖、伏特、安培、法拉 (B)伏特 、安培、歐姆、法拉 (C)伏特、庫侖、法拉、歐姆 (D)伏特、安培、歐姆、庫侖。
19. 下列有關直流有刷馬達及直流無刷馬達之致動器的敘述，下列何者有誤？ (A)傳統 直流有刷馬達相比於直流無刷馬達，前者較安全和可靠 (B)直流有刷馬達一般以換 向器做為電流變換器 (C)直流無刷馬達典型的結構轉子為永久磁鐵 (D)直流無刷馬 達較省電也比較安靜。
20. 直流伺服馬達的轉向，是由下列何者因素所決定？ (A)電源頻率 (B)電源極性 (C)電 壓大小 (D)電流大小。
21. 進行 LED 燈電路控制，依據規格紅光 LED 燈工作電壓 2V，工作電流為 20mA，使 USB 供電時，應串接的電阻大小為何？ (A)1 Ω (B)150 Ω (C)100 Ω (D)15 Ω。
22. 一般的激磁電路會使什麼電子元件，以達到延遲電路的效果？ (A)電阻 (B)電容 (C)極限開關 (D)霍爾感測器。
23. 有關尺度線之畫法，下列敘述何者有誤？ (A)尺度線係以細線畫出，兩端帶有箭頭， 表明尺度的方向與範圍 (B)尺度數字之書寫，在橫書時由左向右，在縱書時由上向下 (C)尺度線應和所標註的尺度平行，因此通常與尺度界線垂直 (D)輪廓線、中心線及 剖面線等均不得作為尺度線。 第  2  頁/共  7 頁
24. YouBike是現在大眾生活中常的交通工具，其所使之動力傳送鏈條為何種鏈？ (A)滾 子鏈 (B)塊狀鍊 (C)套環鏈 (D)栓接鏈。
25. 關於凸輪壓力角影響，下列敘述何者錯誤？ (A)壓力角愈大，對從動件側壓力愈大 (B)基圓愈小，壓力角愈大 (C)凸輪壓力角為定值 (D)壓力角愈小，則從動件與導路間 之正壓力愈小。

26. 如下圖所示為一曲柄搖桿機構，下列何者不為其必要條件？ (A)AB＜CD (B)AB+BC-CD＞AD (C)CD-AB+BC＞AD (D)BC＜AD。
27. 齒輪是傳達動力重要的機構，形式多樣，請問下列對齒輪的敘述，何者有誤？ (A)交錯 螺旋齒輪常在需要寧靜高速轉動的機械 (B)克服人字齒輪側推力問題的方法是使 斜齒輪的設計 (C)相機腳架的舉升機構是一種齒條與小齒輪的應 (D)蝸桿與蝸輪是 一種很好的防止倒轉的裝置。
28. 下列有關機件、機構與機械之敘述，何者正確？ (A)機件為機械之集合體 (B)機件為 機構之集合體 (C)機構為機件之集合體 (D)機構為機械之集合體。
29. 下列有關齒輪傳動之敘述，何者正確？ (A)互相嚙合的兩螺旋齒輪，螺旋角相同，螺旋 方向亦相同 (B)螺旋齒輪因為以漸進方式嚙合，運轉平滑安靜，不會產生軸向推力 (C)兩軸相交的傳動採冠狀齒輪 (D)蝸輪、蝸桿機構運動時，傳動效率較高，不易磨損。
30. 下列有關四連桿機構之敘述，何者錯誤？ (A)四連桿機構之任意三件連桿長度之和，必 大於第四桿長度 (B)四連桿機構中，繞固定軸作 360°迴轉之連桿，稱為「搖桿」 (C)雙曲柄機構的固定桿為四連桿機構之最短桿 (D)雙搖桿機構的固定桿為四連桿機構 之最短桿的對邊桿。
31. 日內瓦輪機構一般來產生下列何種運動？ (A)簡諧運動 (B)間歇運動 (C)急回運動 (D)直線運動。
32. 有關槓桿原理在工具應的敘述，下列何者錯誤？ (A)鑷子屬於第三類型槓桿的應 (B)開瓶器屬於費時的第二類型槓桿原理的應 (C)常見的鋼絲鉗屬於省力的第二類型 槓桿原理的應 (D)拔釘器屬於省力的第一類型槓桿原理的應。
33. 齒輪的主要功能敘述，下列何者錯誤？ (A)傳輸動力 (B)改變運動方向 (C)長距離能 量傳輸 (D)改變運動速度。
34. 常見的 TT 減速馬達，其中一齒輪共有 30 齒，其節徑為 15mm，則其模數為？ (A)2 (B)1.5 (C)1 (D)0.5。

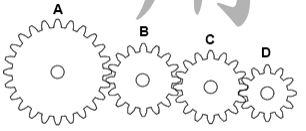

35. 如下圖，A、B、C、D各輪的齒數分別為24T，16T，16T，12T，若A輪轉速為200rpm， 則D輪轉速？(轉向相同以＋表示，轉向相反以－表示) (A)＋320 rpm (B)－320rpm (C)＋400rpm (D)－400rpm。

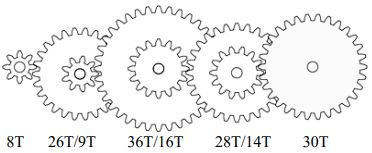

36. 一般稱呼1：48減速TT馬達齒輪組合如下圖複式輪系示意圖， 請計算其實際減速比應是？
 (A)1：48 (B)1：48.15 (C)1：48.50 (D)1：48.75。
37. 已知模數為 2 之兩正齒輪，齒數分別為 20 和 30，若兩軸轉向相反，則兩軸之中心距 離為多少 mm？ (A)30mm (B)40mm (C)50mm (D)60mm。
38. 從這則新聞有關工程結構中，有關預力梁的敍述何者錯誤？ (A)能承受與軸向垂直 之負荷或彎矩的構件 (B)預力梁一般應在較長的跨距使，減少橋墩施作 (C)預 力梁需要在混擬土澆濤前即需施加預力 (D)能抵消加載重後產生之拉應力，以提高 橋梁之結構強度。
39. 本次震災造成的意外事件的主要因素為何？ (A)橋梁跨距太長，施工困難 (B)因施 加預力，造成梁中間翹起的預拱狀態 (C)端梁組筋與組模的固定 (D)混擬土未達規 定強度，造成抗震係數不足。
40. 為因應臺灣處於地震頻繁的地震帶，有關建築抗震的敍述下列何者錯誤？ (A)加強 建築結構的強度，以符合較新的耐震設計 (B)可使阻尼器，進行振動控制，達到減 振效果 (C)耐震補強應加厚樓地板的厚度，以防建築倒塌 (D)可使隔震設計，減 低地震對建築的振動。

申論題 (19)

(1)
(2)
(3)
2.以台電非夏季電每度電 3.5 元計算，一台變頻式冷氣每小時耗電量約 500 瓦(W)，每天使 8 小時，以一個月以 30 天計算，則該冷氣每月耗電費為 _________ 元。
(1)
(2)
(3)
(4)
(5)
(6)
(1)當電路迴路完成時，開關「A」與開關「B」可進行搶答。
(2)當燈泡「A」亮時，開關「B」按下，燈泡「B」不會亮；同理，當燈泡「B」亮時，開關「A」 按下，燈泡「A」不會亮。
(3)按下開關「C」時，燈泡會全部熄滅，並可以重新再次進行搶答。

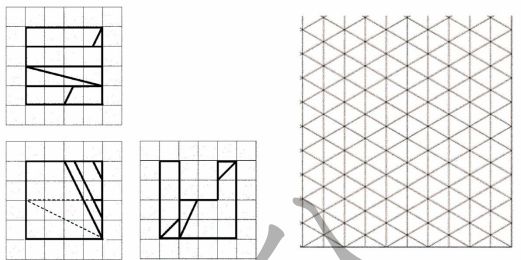

2.依下列的前視圖、俯視圖及右側視圖，請繪製出其立體等角圖。
三、問答題
 1.關於創 CC(Creative Commons)四個授權要素組成六種授權條款，請說明下圖所代表的意思。(2 分) 陶瓷電容、光敏電阻、電晶體。
2.下列哪些電子元件具有極性：電阻、發光二極體、電解電容、3P 開關、有源蜂鳴器、保險絲、104
3.為地球的永續生存，邁向資源循環零廢棄的新世界，在許多環保活動中提出五"R"準則，台北市更進 一步推動六 R 準則，現在更有七 R 提出。請舉出四個與環保活動有關的 R 準則，並簡要說明。

4.請參考附件“全國高級中學 2022 第十四屆生活科技學藝競賽試題”之題目、場地及任務說明參考 內容，以機電整合為主題，撰寫生活科技部定加深加廣課程“工程設計專題課程＂教學綱要一份。 內容包括：A.主題說明(5 分) B.教學設備與材料規劃(5 分) C.18 週教學活動安排。628357eaeb598.jpg
5.在機電整合專題中，常以馬達做為致動器(Actuator)，在教學進行實驗電路或專題中，常使馬達 進行機構的致動，請比較常見的直流馬達、步進馬達、伺服馬達的功能、特性及可能的使時機。 。
