所屬科目:鐵路◆基本電學(概要)
(一)
(二)
(三)
(一)求由負載所視的戴維寧等效電路?(5 分)
(二)求由負載所視的諾頓等效電路?(5 分)
(一)求 t = 0 時,的值?(5 分)
(二)求 t = 0.25 ms 時,的值?(10 分)
(三)求 t = 0.5 ms 時,的值?(10 分)

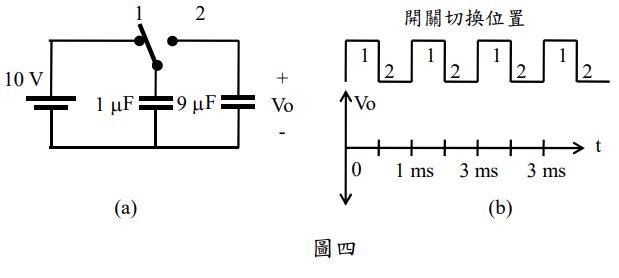

四、圖四(a)為一個電容切換電路。如圖四(b)所示,開關以 1 ms 為週期,0.5 為責任週期(duty cycle)切換於位置 1、2 之間,且電容的初始值均為 0。請依圖(b)所示,畫出 t = 0 ~ 3 ms 間,輸出電壓 Vo 的波形。(25 分)
