111年 - 111 高雄市市立高級中等學校聯合教師甄選試題：生活科技科#108217

科目：教甄◆生活科技專業 | 年份：111年 | 選擇題數：20 | 申論題數：5

試卷資訊

所屬科目：教甄◆生活科技專業

選擇題 (20)

1.鋼筋混凝土結構中，鋼筋、混凝土擔任的角色分別是？ (A) 鋼筋和混凝土都承受拉力 (B) 鋼筋和混凝土都承受壓力 (C) 鋼筋承受拉力，混凝土承受壓力 (D) 鋼筋承受壓力，混凝土承受拉力

2.建築物地基中可能會有的情況：(a)砂性土壤 (b)黏性土壤 (c)飽含地下水分 (d)地基土層缺水 (e)發生地震或強烈晃動，試問上述的哪些要件集齊時，發生土壤液化的機率較高？ (A) a、c、e (B) a、d、e (C) b、c、e (D) b、d、e

3.靜不定次數可以初步判定結構物是否穩定，試計算右圖一的全剛接框架結構物的靜不定次數為？
(A) 6 (B) 12 (C) 18 (D) 24

4.右圖二為四連桿機構，其中Ｌ為最長桿，請問構成四連桿機構的充分必要條件為？
(A) S＋L＜P＋Q (B) S＋L＞P＋Q (C) L＜P＋Q＋S (D) L＞P＋Q＋S

5.模數為 5，互相囓合的兩個正齒輪，齒數分別為 30 齒、50 齒，試問兩齒輪中心距離為多少 mm？ (A) 8 (B) 16 (C) 200 (D) 400

6.有關凸輪機構壓力角，與凸輪對從動件的作用力及側壓力之關係，下列敘述何者正確？ (A) 當壓力角變小時，對從動件的作用力、側壓力都會變小 (B) 當壓力角變小時，對從動件的作用力、側壓力都會變大 (C) 當壓力角變小時，對從動件的作用力會變大、而側壓力則會變小 (D) 壓力角的大小，與對從動件的作用力、側壓力無關

7.常見的橋式全波整流電路，整流的部分由幾個二極體組成？ (A) 2 個 (B) 4 個 (C) 6 個 (D) 8 個

8.產品設計時，需考慮尺寸比例的美感，請問著名的黃金比例為？ (A) 1：0.732 (B) 1：0.618 (C) 1：0.414 (D) 1：0.314

9.請問十進位數字 753 轉換成二進位表示法時，下列何者正確？ (A) 11001001 (B) 1011110001 (C) 111100011 (D) 110000110

10.下列那一種齒輪組其輸入端與輸出端的傳動軸向並非平行軸。 (A) 齒輪與齒條 (B) 螺旋齒輪組 (C) 內接齒與外齒輪組 (D) 蝸桿與蝸輪

11.下列敘述何者錯誤？ (A) 第一角法的右側視圖位於其前視圖的左邊 (B) 正投影中，物體置於觀察者與投影面間，是為第三角法 (C) 俯視圖無法將物體的高度表達出來 (D) 在同一張圖紙上不可同時採用第一角法與第三角法

12.單晶片控制器中經常使用 PWM(Pulse Width Modulation)訊號來控制直流馬達的轉速，請問下列對 PWM 訊號控制的描述不正確？ (A) 訊號是一種方波的形式 (B) 少數的類比訊號種類才能夠經由 PWM 的技術編碼 (C) 將類比訊號電位以數位方式編碼 (D) 被調整的是脈波寬度

13.在四連桿機構中，若搖桿+連心線＞曲柄+浮桿，可成為 (A) 曲柄搖桿機構 (B) 雙搖桿機構 (C) 雙曲柄機構 (D) 牽桿機構

14.下列何者不是錫銲時使用銲劑的目的？ (A) 除去材料表面氧化物及油漬 (B) 防止因銲接高溫而產生新的氧化物質 (C) 使熔融的填料容易滲入銲接縫 (D) 增加熔融銲錫的表面張力，以利銲錫球的產生

15.某一個四環電阻，色碼電阻色環為紅色、藍色、紫色、金色，則電阻值為？ (A) 620MΩ±10% (B) 260MΩ±5% (C) 26MΩ±5% (D) 620MΩ±20%

16.「將大量資料進行分類，經由整理、分析或統計後；再藉由團隊分組腦力激盪、排列組合的過程，並提出多個具體可用的解決方法」是工程設計的流程哪一個步驟？ (A) 界定問題 (B) 預測分析 (C) 發展方案 (D) 測試修正

17.下列電子元件中有幾項為主動元件？ (a)電阻、(b)電容、(c)電感、(d) 稽納二極體。 (A) 1 (B) 2 (C) 3 (D) 4

18.市售 3D 印表機用來移動列印噴頭或列印工件，所使用馬達多為何種馬達？ (A) TT 馬達 (B) 步進馬達 (C) 伺服馬達 (D) 交流馬達

19.有一具 5kW、5 人份之儲熱式電熱水器，平均每日熱水器所需加熱時間為 30 分鐘。若電力公司電費為每度 2.5 元，則每人份每月（30 日）平均之熱水器電費為何？ (A) 187.5 元 (B) 37.5 元 (C) 34.5 元 (D) 30 元

20.Arduino 語句 analogWrite（3,255），執行的結果是 Arduino 板接腳 3 等效輸出的電壓是？ (A) 0V (B) 0~1.5V (C) 3.5~5V (D) 5V

申論題 (5)

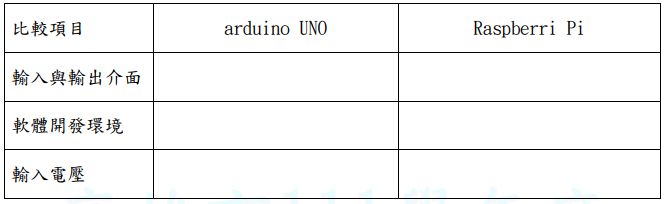

1.arduino UNO 和 Raspberri Pi(樹梅派)都是近年來發展快速的微控制器，對於生活科技教學也是相當方便的教學工具，請就下列項目分析兩者的差異性。 (20 分)

(1)主題說明及課程架構。（5 分）

(2)18 週教學活動安排。（10 分）

(3)說明評量方式及標準。（5 分)

2.為培養高中學生具備 STEAM 能力，鼓勵學生參與機器人競賽（如全國高中生活科技學藝競賽、FTC 與 FRC 等），學校須充實軟硬體設備。請以訓練學生參與機器人競賽為目標，並依據教育部「普通型高級中等學校生活科技科目設備基準」，考量加工實作需求，規劃一間「機器人專題教室」，並敘述相關設備、配電、動線、空間配置或其它必要之設計。（20 分）
