112年 - 04000 配電線路裝修_甲級_工作項目 01：電工專業知識101-150#116907

科目：技檢◆配電線路裝修-甲級 | 年份：112年 | 選擇題數：49 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-甲級

選擇題 (49)

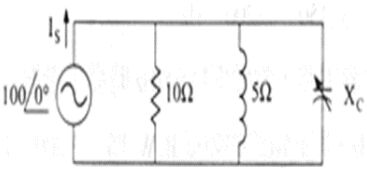

101. 一 RLC 並聯電路如下圖，電源電流 Is 為最小時，電容抗 Xc 為
(A)2Ω (B)3Ω (C)4Ω (D)5Ω 。

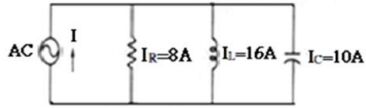

102. 一 RLC 並聯電路如下圖，電源電流(I)為
(A)10∠37°A (B)10∠-37°A (C)10∠53°A (D)10∠-53°A 。

103. RLC 並聯電路中，線路頻率高於諧振頻率時 (A) 線路呈｢電容性｣，電壓相位滯後電流 (B)線路呈｢電容性｣，電壓相位導前電流 (C)線路呈｢電感性｣，電壓相位滯後電流 (D)線路呈｢電感性｣，電壓相位導前電流。

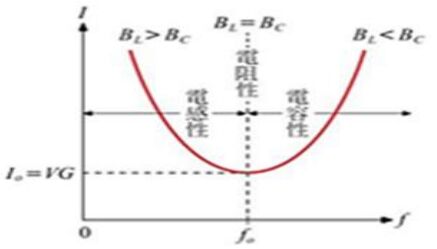

104. 下圖係
(A)LC 串聯電路電流與頻率關係曲線圖 (B)LC 並聯電路電流與頻率關係曲線圖 (C)RLC 串聯電路電流與頻率關係曲線圖 (D)RLC 並聯電路電流與頻率關係曲線圖。

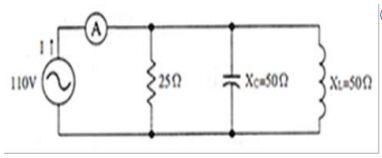

105. 一 RLC 並聯電路如下圖，接於交流電源，流經電流計之電流為(A)2.2A (B)4.4A (C)8.8A (D)17.6A 。

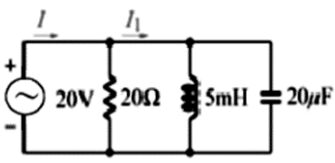

106. 如下圖所示 RLC 並聯電路，當電路諧振時，下列何者正確？
(A)Z=0.0 5Ω (B)I=5A (C)I₁=0A (D)P=500W 。

107. 如下圖所示 RLC 串聯電路，下列敘述何者正確？
(A)平均功率 P= 1000W (B)視在功率 S=1000VA (C)功率因數 PF= 0.5 (D)電流均方根值 I=5A 。

108. 如下圖所示電路，若可變電感器 XL 由 140Ω起持續增加，則電流 I 之變化為(A)增大 (B)減小 (C) 先減小後將再增加 (D)先增大後將再減小。

109. 平衡三相負載之電路，其總功率等於其任一相電功率之 (A)1 倍 (B) (C) (D)3 倍。

110. 二具額定電壓 100V 容量 500W 之電熱器串聯後接於 110V 電源，則該二電熱器消耗電力共約為 (A)302 W (B)604 W (C)1000 W (D)1210 W 。

111. 220 伏特、400 瓦特之燈泡接於 110 伏特電源時，其所耗電力為 (A)100 瓦特 (B)110 瓦特 (C)20 0 瓦特 (D)220 瓦特。

112. 二具額定電壓 100V 容量 250W 之電熱器併聯後接於 120V 電源，則該二電熱器消耗電力共約為 (A)250 W (B)500 W (C)720 W (D)940 W 。

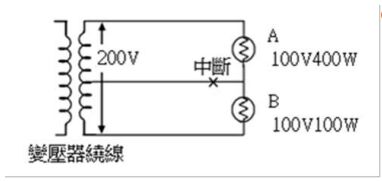

113. 如下圖，單相三線 200/100V 線路供 A、B 兩盞白熾燈，A 燈額定為 100V400W，B 燈額定為 1 00V100W，如中性線中斷，則 A 燈消耗功率約為
(A)200W (B)100W (C)75W (D)65W 。

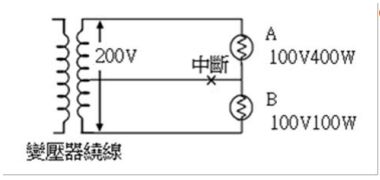

114. 如下圖，單相三線 200/100V 線路供 A、B 兩盞白熾燈，A 燈額定為 100V400W，B 燈額定為 1 00V100W，如中性線中斷時，則 B 燈消耗功率約為
(A)100W (B)200W (C)250W (D)300W 。

115. 線電壓為 220V 之平衡三相△線路，接入每相阻抗均為 26∠30°Ω之負載，其總電功率為 (A)484 0 W (B)8383 W (C)14520 W (D)17460 W 。

116. 一平衡三相 Y 結線負載，線電壓為 210V、每相阻抗均為 8.66∠30°Ω，其線電功率為 (A)4410 W (B)7638 W (C)13230 W (D)17460 W 。

117. 某三相平衡負載電路，相阻抗 Z=12∠60°Ω，線電壓為 240V，則此負載消耗總有效功率為 (A)72 00W (B)4800W (C)8300W (D)14400W 。

118. 交流電路中電源電壓 v=200∠60°，電流 I=40∠3 0°，則視在功率為 (A)16000VA (B)8000VA (C)8000VA (D)4000VA 。

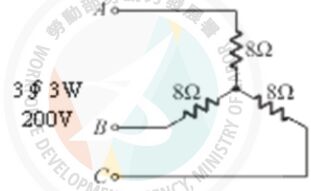

119. 某阻抗之電壓及電流皆為正弦波，電壓=10 0∠53° V，電流 120. (2) 如下圖所示結三相平衡之 Y 電路，其負載平均消耗功率為(A)15kW (B)5kW (C)8kW (D) kW 。

121. 如下圖所示三相平衡之 Δ 電路，其負載平均消耗功率為(A)5kW (B)15kW (C) (D)8kW 。

122. 一 4 歐姆之電阻器流通 i(t)= 10sinωt 安培之電流，其消耗功率為 (A)400 瓦特 (B)240 瓦特 (C)20 0 瓦特 (D)800 瓦特。

123. 一交流正弦波電路，其電壓與電流之最大值分別為 100V 及 20A，則其視在功率為 (A)2000VA (B) 4000VA (C)1000VA (D)500VA 。

124. 一交流電源供給一電感性負載用電，測得有效功率 500W 與無效功率 500VAR，則其視在功率約為 (A)700kVA 電壓導前電流 (B)700kVA 電壓滯後電流 (C)500kVA 電壓導前電流 (D)500kVA 電壓滯後電流。

125. 3ψ4W 6.6/11.4kV 系統，線路負載為 1000kVA 時，功率因數為 0.8，則其無效功率為 (A)400kV AR (B)600kVAR (C)800kVAR (D)1200kVAR 。

126. 如下電路圖，線路損失為
(A)1.1kW (B)2.2kW (C) 3.3kW (D)4.4kW 。

127. 一單相低壓配電線路供給 220 伏特、50,000 瓦特之負載，其功率因數為 0.6 電流滯後，若兩條導線之電阻均為 0.02 歐姆，則該線路之線路損失約為 (A)2,870 瓦特 (B)5,740 瓦特 (C)800 瓦特 (D)600 瓦特。

128. 假設一配電線路於三相平衡時之平均電流為 D，且各相線路電阻皆為 R，當發生三相不平衡時， A 相電流為(D + I)、B 相之電流為 D、C 相電流為(D - I)，則該線路損失會增加 (A)I²R (B)2I²R (C)4I²R (D)8I²R 。

129. 額定為 50kVA 之變壓器，滿載時銅損為 800 W、鐵損為 200W，當 P.f 為 1、負載為 25kW 時，其效率約為 (A)95.2％ (B)97.8％ (C)98.4％ (D) 99.6％。

130. 一單相變壓器額定 60Hz、50kVA、6.6kV/220 V，滿載銅損為 4000 W，鐵損為 1000 W，負載功因 0.9 ，其滿載損失比為 (A)25% (B)40% (C)28 % (D)22.5% 。

131. 一單相變壓器額定 60Hz、50kVA、6.6kV/220 V，滿載銅損為 4000 W，鐵損為 1000 W，負載功因 0.9，其滿載效率為 (A)90% (B)90.9% (C)91.8 % (D)97.8% 。

132. 一單相變壓器額定 60Hz、50kVA、6.6kV/220 V，滿載銅損為 4000 W，鐵損為 1000 W，負載功因 0.9 ，其半載效率為 (A)91.8% (B)88.2% (C)8 1.8% (D)90.9% 。

133. 一單相變壓器額定 60Hz、50kVA、6.6kV/220 V，滿載銅損為 4000 W，鐵損為 1000 W，負載功因 0.9 ，當負載量為多少時，可產生最大效率？ (A)22.5 kVA (B)24.5 kVA (C)23.5 kVA (D)25 kVA 。

134. 一阻抗為 5％之 3 ψ 500kVA 變壓器，以 1,000k VA 為基值時，該阻抗標么值為 (A)0.05P.U. (B)0. 1P.U. (C)0.5P.U. (D)1P.U. 。

135. 以右手握導線，若姆指指電流方向，其餘則四指彎曲的方向即為磁場的方向，此即為 (A)法拉第右手定律 (B)安培右手定則 (C)歐姆定律 (D)佛來銘右手定則。

136. 電子在導體中實際移動速率 (A)極低 (B)約與光速相等 (C)較光速低，但比音速高 (D)與音速相等。

137. 電力學之論述，下列敘述何者錯誤？ (A)電流由高電位流向低電位 (B)電路之電壓不變，電流與電路電阻成正比 (C)電路之電壓不變，電流與電路電阻成反比 (D)I＝E/R 為歐姆定律。

138. 電流由電源出發，沿線路不經負載直接回歸電源處，謂之 (A)開路 (B)短路 (C)過載 (D)閉路。

139. 一電路電壓為 200 伏，接入一組三個 6 歐姆電阻器後電源電流為 50 安，則該組電阻器之排列應為 (A)兩者並聯後與另一串聯 (B)三者並聯 (C)兩者串聯後再與另一並聯 (D)三者串聯。

140. 交流電路以金屬管配置者，同一回路之全部電線原則上應穿設於同一管內，以維持 (A)感抗 (B)容抗 (C)電磁 (D)阻抗平衡。

141. 如下交流電路圖，若電源(AC)頻率由零逐漸增大，則電燈泡將會
(A)漸漸增亮 (B)漸漸變暗 (C)先增亮後變暗 (D)先變暗後增亮。

142. 加電源電壓 DC220 伏特於一線圈，測得線路電流為 27.5 安培，若改接於 AC 220 伏特電壓電源，測得電流為 22 安培，則此線圈為 (A)R= 8 Ω、X_L= 2Ω (B)R= 6Ω、X_L= 8Ω (C)R= 8Ω、X_L = 6Ω (D)R= 8Ω、X_L= 10Ω 。

複選題
143. 正弦波、方波、三角波等三種交流電源，如其峰值（Vm）均相同，分別點亮同一盞白熾燈泡時，其亮度之比較何者正確？ (A)方波＞正弦波 (B)正弦波＞三角波 (C)三角波＞方波 (D)三種波一樣亮。

複選題
144. 一電阻器 5 歐姆，外加 100 伏特電壓，則流過之電流 I 和消耗之功率 W 各為多少？ (A)I＝20A (B)I＝10A (C)W＝2000W (D)W＝1000W 。

複選題

145. 如下圖所示，電感 L₁＝5H、L₂＝3H、互感 M＝ 1H，其電感 Lab 為(A)L₁與 L₂ 互感值為正 (B)L₁ 與 L₂ 互感值為負 (C)Lab＝10H (D)Lab＝6 H 。

複選題
146. LC 串聯電路，電源頻率(f)＜諧振頻率(fo)時，該電路頻率與電路特性間之關係，下列敘述何者正確? (A)電感電抗(X_L )＜電容電抗(X_C)，電感器二端電壓(V_L) ＜電容器二端電壓(V_C) (B)電源電壓相位領先電路電流相位 90°，電路呈電感性 (C)電路總阻抗大小會隨著頻率增加而減少 (D)電路電流大小會隨著頻率增加而增加。

複選題
147. LC 串聯電路，電源頻率(f)=諧振頻率(fo)時，該電路頻率與電路特性間之關係，下列敘述何者正確? (A)fo=1/(2πLC) (B)電感電抗(X_L)=電容電抗 (X_C)，電感器二端電壓(V_L )=電容器二端電壓(V_C)(C)電路總阻抗大小等於零(最小值) (D)電路電流大小為無限大(最大值) 。

複選題
148. LC 串聯電路，電源頻率(f)＞諧振頻率(fo)時，該電路頻率與電路特性間之關係，下列敘述何者正確? (A)電感電抗(X_L )＜電容電抗(X_C)，電感器二端電壓(V_L ) ＜電容器二端電壓(V_C) (B)電源電壓相位領先電路電流相位 90°，電路呈電感性 (C)電路總阻抗大小會隨著頻率增加而增加 (D)電路電流大小會隨著頻率增加而減少。

複選題
149. LC 並聯電路，電源頻率(f)＜諧振頻率(fo)時，該電路頻率與電路特性間之關係，下列敘述何者正確? (A)電感電抗(X_L )＞電容電抗(X_C)，流經電感器電流(I_L )＜流經電容器電流(I_C) (B)電源電壓相位滯後電路電流相位 90°，電路呈電容性 (C)電路總阻抗大小會隨著頻率增加而增加 (D)電路電流大小會隨著頻率增加而減少。

複選題
150. LC 並聯電路，電源頻率(f)=諧振頻率(fo)時，該電路頻率與電路特性間之關係，下列敘述何者正確? (A)電感電抗(X_L )=電容電抗(X_C) (B)流經電感器電流(I _L)=流經電容器電流(I_C) (C)電路總阻抗為零(最小值) (D)電路電流大小為無窮大(最大值) 。

申論題 (0)
