112年 - 04000 配電線路裝修_甲級_工作項目 02：架空外線施工與運轉維護151-200#116913

科目：技檢◆配電線路裝修-甲級 | 年份：112年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-甲級

選擇題 (50)

151. 一用戶將其單相二線式用電線路電改成單相三線式，其線路電壓降可減為原來之 (A)1/4 (B)1/3 (C)1/2 (D)1/5 。

152. 在低壓配電線中，線路長度、負載、電壓、線徑均相同時，單相三線式之電壓降百分率為單相二線式電壓降百分率之 (A)100％ (B)66％ (C)50％ (D)25％。

153. 由台灣電力公司低壓或高壓供電線引至用戶進屋點之線路稱為 (A)進屋線 (B)接戶線 (C)供電線路 (D)架空線路。

154. 支持物承受與線路同一方向之負荷稱為 (A)垂直荷重 (B)水平荷重 (C)橫面荷重 (D)縱面荷重。

155. 某單相高壓配電線路裝設一具單相 100kVA 之電壓調整器，其電壓調整率為±10％，則其通過之線路容量可達 (A)10kVA (B)100kVA (C)1,000kVA (D)10,000kVA 。

156. 一般情況下，高壓配電線路裝置變壓調整器擇定之調整點為 (A)線路長度1/3 處 (B)線路長度 2/3 處 (C)線路負載中心 (D)線路電源端。

157. 高壓配電系統之最大非對稱短路電流約為對稱短路電流之 (A)1.3 倍 (B)1.4 倍 (C)1.6 倍 (D)2.0 倍。

158. 變電所一次母線之短路容量為 500MVA，主變壓器為 3 ψ，10MVA，內部阻抗為 7％，若二次母線之線電壓為 11.4kV，則主變二次側之對稱三相短路電流約為 (A)2,000 安培 (B)5,600 安培 (C),900 安培 (D)10,000 安培。

159. 某變電所一次母線之短路容量為 500MVA，主變壓器為 3 ψ10MVA，內部阻抗為 5％，若二次母線之線電壓為 12kV，則主變二次側之對稱三相短路電流約為 (A)6,000 安培 (B)6,800 安培 (C)8,000 安培 (D)9,000 安培。。

160. 某變電所主變壓器為 10MVA，阻抗為 5%，一次側匯流排三相短路容量為 500MVA，則二次側匯流排之三相短路容量約為 (A)100MVA (B)143MV A (C)186MVA (D)250MVA 。

161. 一變電所一次側匯流排三相短路容量為 500MVA，若主變壓器為 10,000k VA，阻抗為 7%，則二次側匯流排之三相短路容量約為 (A)100MVA (B)110MVA (C)120MVA (D)130MVA 。

162. 3ψ4W11,400/220 伏特 500kVA 配電變壓器，其阻抗為 5%，若一次系統阻抗不考慮時，則該變壓器二次側三相短路電流約為 (A)16.2 kA (B)22.2 k A (C)26.2 kA (D)30.2kA 。

163. 一 3ψ4W11,400/220 伏特 500kVA 配電變壓器，其阻抗為 7%，若一次系統阻抗不考慮時，則該變壓器二次側三相短路電流約為 (A)19kA (B)20kA (C)21kA (D)22kA 。

164. 一具 750kVA 變壓器，其額定 kVA 百分率阻抗為 6％，以 1,000kVA 為基準之阻抗 PU 值為 (A)0.06 (B)0.075 (C)0.08 (D)0.09 。

165. 一 500kVA 變壓器，額定 kVA 時之百分率阻抗為 5％，以 1,000kVA 為基準之阻抗 PU 值為 (A)0.12 (B)0.13 (C)0.10 (D)0.11 。

166. 變壓器的容量為 1,000kVA，阻抗為 2.0+j5.5％，變壓比為 11,400/220 伏特，P.f 為 100％，當外加電壓為 11.4kV、負載為 500kVA 時，則變壓器二次側電壓約為 (A)214.7 伏特 (B)215.4 伏特 (C)216.1 伏特 (D)218.7 伏特。

167. 一瓦時計記錄用電 5kWH，其所聯結之 PT 規範為 6,600/110V、CT 規範為 500/5A，則其實際用電度數為 (A)25,000kWH (B)30,000kWH (C)35,000k WH (D)40,000kWH 。

168. 受電電壓為三相 11.4kV，契約容量為 1,000kW，功率因數為 1 之高壓用戶，裝設附變比器電表以計量電度時，其最適當之比流器額定為 (A)800/5 A (B)400/5A (C)200/5A (D)50/5A 。

169. 受電電壓為三相 11.4kV，契約容量為 1,000kW，功率因數為 0.8 之高壓用戶，裝設附變比器電表以計量電度時，其最適當之比流器額定為 (A)100/5A (B)150/5A (C)200/5A (D)50/5A 。

170. 一瓦時計記錄之用電量為 5kWH，其所聯結之 PT 規範為 6,600/110V、CT 為 500/5A，則其實際用電度數為 (A)25,000kWH (B)30,000kWH (C)35,000kWH (D)50,000kWH 。

171. 若比流器之額定為 300/5A，欲使配電饋線過流電驛能在線路故障電流達1,200 安培以上時瞬時跳脫斷路器，則瞬時跳脫元件應標置於 (A)10 (B)20 (C)30 (D)60 安培之電流分接頭。

172. 若比流器之額定為 200/5A，欲使配電饋線過流電驛能在線路故障電流達1,000 安培時斷路器瞬時跳脫，則瞬時跳脫元件應標置於 (A)10 (B)20 (C)25 (D)15 安培之電流分接頭。

173. 3 ψ 4W 11.4kV 配電線路，導線阻抗為(1.0+j0.5)Ω/Km，供應 1,800kV A，功率因數為 90％，電流落後電壓之負載，配電線路之長度為 3 公里，則全線之線路損失約為 (A)80kW (B)110kW (C)90kW (D)100kW 。

174. 某一特定時間內平均負載與最高負載之百分比稱為 (A)負載因數 (B)需量因數 (C)參差因數 (D)利用因數。

175. 兩家工廠設備容量各為 500kW 及 1,000kW，其參差因數為 1.2、需量因數均為 50％，則該兩家工廠之綜合最高負載為 (A)625kW (B)750kW (C)1,000kW (D)1,500kW 。

176. 某戶裝設 100W 白熾燈 5 具、2kW 電熱器 2 具及 1 馬力單相馬達 2 具，若已知其最大需量為 4kW，則該戶之需量因數約為 (A)160％ (B)150％ (C)67％ (D)63％。

177. 某工廠之設備容量為 170kW，功率因數為 0.6，需量率為 60％，以兩具單相變壓器 V 結線供電，則每具容量應為 (A)75kVA (B)100kVA (C)167kV A (D)200kVA 。

178. 一工廠之設備容量為 200kW，功率因數為 0.8，需量率為 80％，以兩具單相變壓器連結成 V 結線供電，則每具變壓器容量應為 (A)75kVA (B)100 kVA (C)167kVA (D)150kVA 。

179. 設備容量各為 500kW 及 1,000kW 之兩用戶，其參差因數為 1.2 需量因數均為 50％，則該兩用戶之綜合最高負載為 (A)625kW (B)750kW (C)1,000k W (D)1,500kW 。

180. 電力在一特定時間內平均負載與最高負載之百分比稱為 (A)負載因數 (B)需量因數 (C)參差因數 (D)利用因數。

181. 某戶裝設 100W 白熾燈 5 具、2kW 電熱器 2 具及 1 馬力單相馬達 2 具，已知其最大需量為 4kW，則該戶之需量因數約為 (A)160％ (B)150％ (C)67 ％ (D)63％。

182. 一用戶六月份之用電量為 72,000 度，其最大負載為 200kW，則該月負載因數為 (A)40％ (B)50％ (C)60％ (D)70％。

183. 一變壓器供電三用戶，各用戶最高負載各為 50kW、40kW 及 30kW，變壓器之最高負載為 90kW，則其參差因數為 (A)1.80 (B)1.33 (C)1.50 (D)2.25 。

184. 欲改善配電線路電壓，下列四種方法中何種效果最小? (A)裝設電容器 (B) 導線換粗 (C)裝設電壓調整器 (D)變壓器容量換大。

185. 二具單相變壓器採 3ψ4W 110/220V 燈力併供結線方式供電 75kVA 單相負載及 40kVA 三相負載，各該變壓器額定容量宜選用 (A)70-50 (B)75-75 (C)100-50 (D)100-25 kVA 者。

186. 台灣電力公司架空配電線路高壓跳線綁紮法，下列敘述何者錯誤? (A)紮線由導線下方往上起紮，密紮 2 匝 (B)起紮作業完成後，紮線在礙子另側平貼交叉後由下往上密紮 2 匝 (C)紮線尾端須留 15 mm 長度 (D)紮線線尾約 45゜方向反折後，以鋼絲鉗將尾端下壓密貼於紮線上。

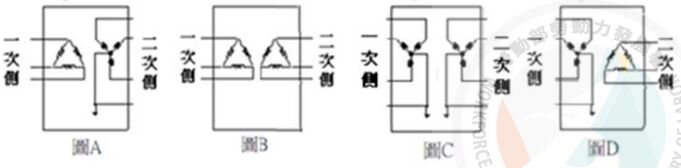

187. 台灣電力公司二次變電所受供電系統，下列各圖所示，何者正確?
(A)圖 A (B)圖 B (C)圖 C (D)圖 D 。

188. 台灣電力公司為避免馬達燒毀或壽命縮短，規範其配電線路不平衡電壓應限於 (A)4.5% (B)5% (C)5.5% (D)6% 以內。

189. 三相三線 220 伏特低壓線路，測得各相間之電壓為 220 伏特、216 伏特及 206 伏特，則其電壓不衡率約為 (A)2.72% (B)2.84% (C)3.52% (D)3.74% 。

190. 三相三線 220 伏特低壓線路，測得三相電壓各為 220 伏特、225 伏特及 215 伏特，則電壓不衡率約為 (A)4.0% (B)5.0% (C)3.5% (D)4.5% 。

191. 配電線路停電作業， (A)避雷器 (B)變壓器 (C)電容器 (D)負載啟斷開關應先予放電後才可進行工作。

192. 一單相 220 伏特低壓配電線路供給 50,000 瓦特負載時，其功率因數為 0.6，電流滯後，若兩條導線之電阻均為 0.02 歐姆，則該線路之線路損失為 (A)2,870 瓦特 (B)5,740 瓦特 (C)800 瓦特 (D)600 瓦特。

193. 變電所內主變壓器之銘牌上標明容量為 15/20/25MVA，冷卻方式為 OA （自冷）／FA（風冷）／FOA（迫油風冷），則在計算故障電流時應以 (A)15 (B)20 (C)25 (D)60 MVA 之容量為準。

194. 欲改善配電線路電壓，下列四種方法中何種效果最少? (A)裝設電容器 (B) 導線換粗 (C)裝設電壓調整器 (D)變壓器容量換大。

195. 一 3ψ4W11,400V 高壓用戶，負載為 1,200kW、功率因數為 0.8，若將功率因數提高至 1，則需增加電容器之容量為 (A)600kVAR (B)700kVAR (C)800kVAR (D)900kVAR 。

196. 某工廠某月之使用電度，經紀錄有效電度表為 4,000 度、無效電度表為3,000 度，則該戶之功率因數為 (A)60％ (B)70％ (C)80％ (D)90％。

197. 某工廠負載為 600kW、功率因數為 60%，若欲改善功率因數至 80%，則應裝置電容器之容量為 (A)200kVAR (B)250kVAR (C)300kVAR (D)350kVAR 。

198. 單相二線式 110 伏特低壓線路之導線，其電阻為 0.3 歐姆、電抗為 0.4 歐姆，如負載電流為 100 安培，功率因數為 0.8，則該線路壓降為 (A)86 伏特 (B)96 伏特 (C)116 伏特 (D)126 伏特。

199. 一變壓器之容量為 1,000kVA、阻抗為 2.0+j5.5％、變壓比為 11,400/220 伏特、P.f 為 100％，接於 11.4kV 電源，當負載為 500kVA 時，該變壓器二次側電壓約為 (A)214.7 伏特 (B)215.4 伏特 (C)216.1 伏特 (D)218.7 伏特。

200. 單相負載 75kVA，三相負載 40kVA，採用二具單相變壓器燈力併供(三相四線 110/220V)方式，其額定容量(kVA)之選用，何者為宜? (A)25-25 (B)50-25 (C)75-75 (D)100-25 。

申論題 (0)
