所屬科目:教甄◆生活科技專業
2. 關於下圖工具的名稱敘述,請選擇最正確答案。 (A)槍型夾 (B)打鏈器 (C) PVC管鉗 (D)分厘卡
4. 在製作畫框,需要鋸切45o的斜邊,應選用哪一隻木工鋸最為合適? (A)(B)(C)(D)
13. 如圖所示的滑車組,已知其機械效率為80 %,若欲吊起W = 5000g之重物,則應施力F約多少gw? (小數點四捨五入) (A)500 (B)781 (C)1042 (D)1563
17. 下圖的三角形桁架,C點受到作用力,達到平衡狀態,請選出下列正確的敘述? (A) A,B點各自產生5kN向上作用力 (B) A,B點的梁(beam)受到張力 (C) A,C受到的力比A,B受到的力來得大 (D) A點沒有水平分力
23. 下圖電路圖應用555 IC,請選出最正確的敘述? (A)Vcc為5V,經過1kΩ電阻器,再經過可變電阻的4kΩ以觸發trigger,讓兩個燈亮 (B)10uF是電容器容量,值越大,燈的亮度越高 (C)電容器電壓高於2/3Vcc時,輸出高電位,B燈亮 (D)A燈亮的時間會比B燈亮的時間略短

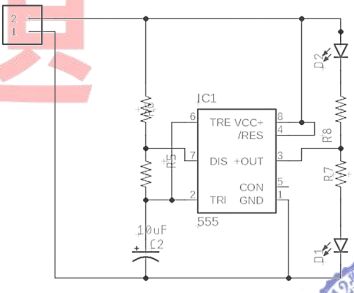

29. 下圖為應用555 IC電路,請選出最正確敘述? (A)此為閃爍電路,兩個LED燈會同亮同滅 (B)此電路之電容充電放電時間一致 (C)7號腳標示DIS,意思為DISABLE. (D)R7,R8電阻不影響閃爍,僅影響LED亮度

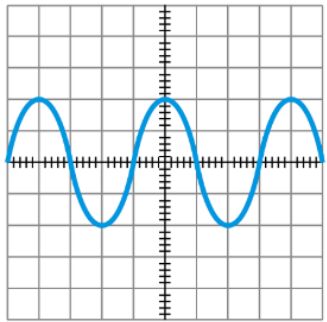

37. 如圖所示為示波器量測之結果,若示波器之水平掃描時間刻度為1 /DIV; 垂直刻度5V/DIV;測試棒的衰減係數等於1,則示波器顯示之波形為下列何者? (A)頻率為250kHz;電壓的峰對峰值為20V交流信號 (B)頻率為250kHz;電壓的均方根值為20V交流信號 (C)頻率為250kHz;電壓的均方根值為20V直流信號 (D)頻率為1MHz;電壓的峰對峰值為20V交流信號
