所屬科目：機械設計
一、請說明下列標註符號代表意義。（10分）
二、在下列90度填角焊接的標註中，若焊接喉部深度為6mm，L為多少？ （15分）

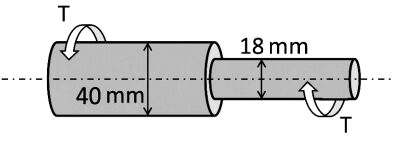

四、有一金屬圓棒（其尺寸如下圖所示），該圓棒材料的降伏強度為 150 MPa、極限拉伸強度為 300 MPa、耐久限為 120 MPa，圓棒受到純 扭曲（pure twisting） ，扭矩 T 為 100,000 N·mm，請根據最大畸變能模型計算安全係數（不考慮應力集中的影響） 。（25 分）
五、考慮下列螺旋彈簧設計公式：，使用線徑0.5mm的金屬絲製作一螺旋彈簧，該材料的剪力模數為80GPa，纏繞彈簧直徑為10 mm，為了製作彈簧係數為 0.06 N/mm 的彈簧，且頭尾掛勾共需要 3 圈的金屬絲材料，試問共需要多長的金屬絲？（25 分）
