所屬科目:基本電學(概要)

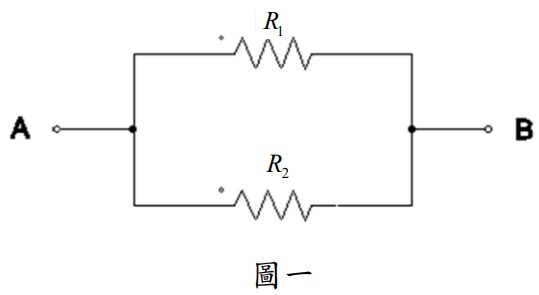

一、如圖一所示, R1 為銀(Ag)線的電阻, R2為金(Au)線的電阻,在20℃ 時 R1 = R2,AB端的電阻為2.5Ω,其中銀和金的推論絕對溫度(inferred absolute temperature)分別為-243℃和-274℃,試計算當溫度升高到100℃ 時,AB兩端的電阻改變為多少(Ω)?(20分)

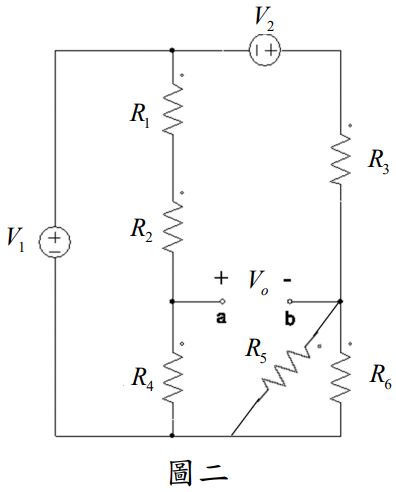

二、如圖二之電路,其中V1 =10 V,V2 =5 V, R1= R2= R3=1kΩ,R4=2 kΩ, R5 = R6 = 4 kΩ,試計算Vo為多少伏特(V)?(20分)

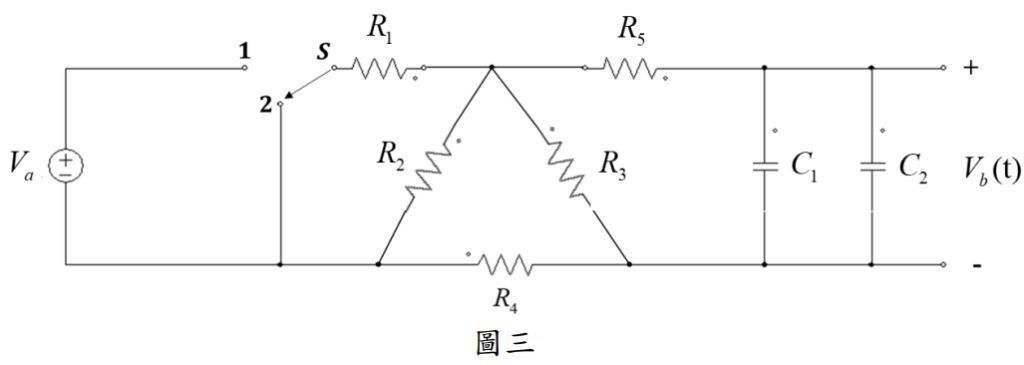

三、如圖三之電路,電容C1和 C2之初始電壓為0,即 Vb (0)=0,開關S在 t <0 時,長時間穩定接在2的位置點,在t = 0時,S接到1的位置點, t ≥0 時, Va 開始供電電路 , 其中 Va=10V , C1=C2=1 μF , R1=R5= 10 Ω , R2= R3=R4=6 Ω,試計算在時間 t≥ 0 時,Vb(t)的電壓變化等式為何(V)?(20分)

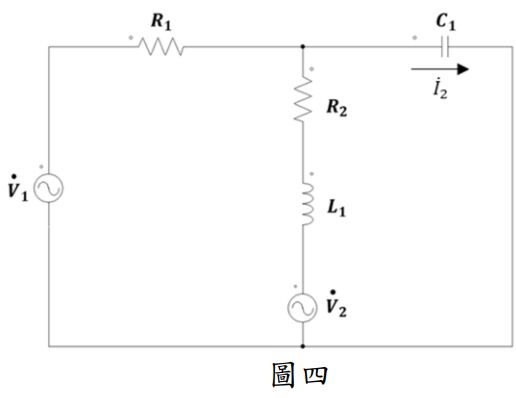

四、如圖四所示之電路,其中= 12 ∠0°,= ∠0°, R1= 10Ω, R2= 5Ω, C1之阻抗為 -j5 Ω, L1 之阻抗為 j5 Ω,試計算為多少安培(A)?(20分)

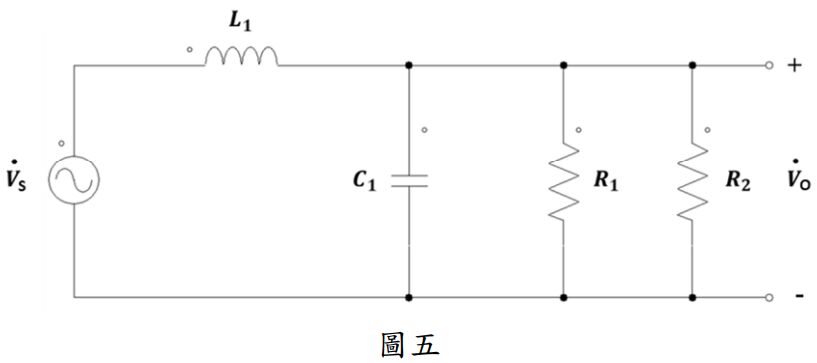

五、如圖五所示之電路,其中電源之電壓相量為= 20∠0°(V),其電壓為VS= 20 sin 3t(V), L1= 2H , C1= 0.1F ,R1=R2= 4Ω,求電壓為 多少伏特(V)?(20分)
