112年 - 112 臺灣菸酒股份有限公司_從業職員及從業評價職位人員甄試_從業職員_電子電機、電機冷凍_專業科目 1：電力系統(含電路學#137421

第一題：
有一電力系統，三相電壓 69kV，電源側的短路容量 100MVA，經三相變壓器69kV/380V， 750kVA，電抗 5.5%；接到母線匯流排後，再接到短路電流 750kVA 的等效電動機，電抗 25%； 試計算母線匯流排的三相對稱短路電流多少 kA？【25 分；未列出計算過程者，不予計分】

第二題：
有一電流 i(t)=200*sin 200t(mA)，流過 50mH 的電感器，試求跨於此電感器兩端的電壓多少伏特？【25 分；未列出計算過程者，不予計分】

(一)需加電力電容器多少 kvar？【10 分；未列出計算過程者，不予計分】

(二)功因改善後，負載側的虛功率多少 kvar？【15 分；未列出計算過程者，不予計分】

第四題：

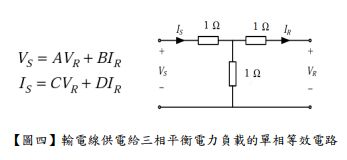

有一三相 60 Hz，66 kV 架空輸電線供電給三相平衡電力電阻性負載，其單相等效電路如【圖四】所示，試求：等效雙埠四端點傳輸參數 A，B，C，D。【25 分；未列出計算過程 者，不予計分】
