113年 - 113 國營臺灣鐵路股份有限公司_從業人員甄試_第9階-技術員-電機：電路學概要#119078

科目：鐵路◆電路學(概要) | 年份：113年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：鐵路◆電路學(概要)

選擇題 (50)

1. 通常用來測量交流電路之電壓表，其所測得之數值代表 (A)平均值 (B)有效值 (C)峰值 (D)峰對峰值
2. 功率因數(P.F.)的單位為 (A)伏安(VA) (B)乏(VAR) (C)瓦特(W) (D)沒有單位
3. 在電路中，有4A的電流通過一個5Ω電阻，試求電阻消耗的電功率為多少？ (A)20W (B)40W (C)80W (D)100W
4. 電阻的倒數稱為什麼？ (A)導電 (B)電導 (C)電阻係數 (D)電導係數
5. 有一100歐姆的電阻器，流經電阻器的電流為120mA，則電阻器兩端的電位差為多少？ (A)100V (B)12V (C)1.2V (D)0.12V
6. 一電源供給負載RL，當RL等於內阻時，可得最大功率，此時之效率為 (A)0% (B)100% (C)依內阻大小而定 (D) 50%
7. 一只100μF之電容器跨接於200V之直流電源，則該電容器所儲存的能量為多少？ (A)20J (B)2J (C)0.25J (D)0.02J
8. 發電機定則就是 (A)佛萊明左手定則 (B)楞次定律 (C)法拉第感應定律 (D)佛萊明右手定則
9. 依庫侖磁力定律，若兩磁極之距離縮短為原來的一半，其作用力為原來的 (A)2倍 (B)4倍 (C)1/2倍 (D)1/4倍
10. 兩個大小分別為1H及0.25H的電感器，串聯後的結果相等於一個多少亨利的電感器？ (A)1.25H (B)0.25H (C)0.2H (D)0H
11. 下列何者不是磁通( Φ )的單位？ (A)韋伯 (B)高斯 (C)線 (D)馬克士威

12. 在Y型接法三相平衡制中，相電壓的大小是線電壓大小的多少倍？ (A)1/ 倍 (B)倍 (C)1/ 倍 (D)  倍
13. 家用電燈規格為120V/144W，若接於電力公司提供之110V，試求消耗功率為多少W？ (A)121W (B)144W (C)242W (D)288W
14. 有三個系統串聯使用，其效率分別為80%、70%與50%，若總輸入功率為1000W，試求 總輸出功率為多少W﹖ (A)430W (B)390W (C)280W (D)110W
15. 將110V/50W與220V/200W的燈泡串接在220V電源時，下列敘述何者正確？ (A)50W燈泡燒毀 (B)兩燈泡消耗功率皆相同 (C)50W燈泡消耗功率較高 (D)200W燈泡消耗功率較高
16. 有關並聯電路的特性，下列敘述何者錯誤？ (A)各並聯電阻的電壓皆相同 (B)總電流為各支路電流之和 (C)總功率為各電阻消耗功率之和 (D)總電阻為各電阻之和

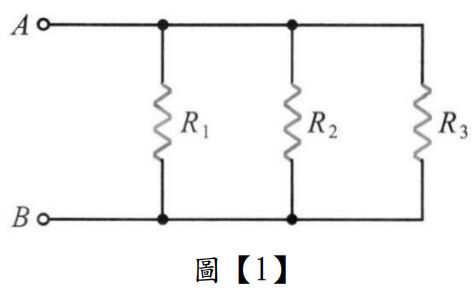

17. 如圖【1】所示，當R1 = 3R2、R2 = 2R3時，試求的比值為何？(A) (B) (C) (D)

18. 相量 3 + j4 之極座標為何？ (A)5∠53.1°(B) (C)5∠36.9 ° (D)

19. 一40μF電容器，於兩端加入 sin(200t)V的電壓，試求此時的電容抗為多少Ω？ (A)5Ω (B)28Ω (C)125Ω (D)1120Ω

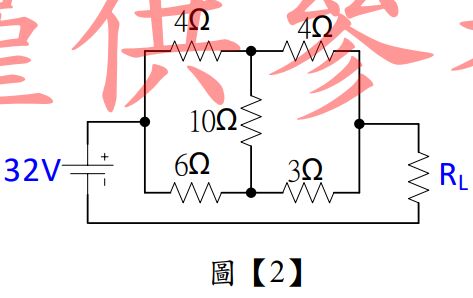

20. 如圖【2】所示電路，若電阻RL所消耗之功率為電源電壓所提供之總功率的2/3，試求RL之值為多少？

(A)5.2Ω (B) 6.4Ω (C)8.4Ω (D)9.6Ω
21. 有一串聯交流電感性電路，當頻率為f時，阻抗Z = 6 + j8Ω，若頻率增加至2f時，此時阻 抗為多少Ω？ (A)6–j8Ω (B)12–j8Ω (C)12 + j16Ω (D)6 + j16Ω
22. 在交流RLC電路中，所謂實功率為何種元件所消耗的功率？ (A)電源E (B)電阻R (C)電感L (D)電容C
23. 一般電力系統中，所謂『大地電位』即為多少V？ (A) 0V (B) 110V (C) 220V (D)∞V
24. 若要改善電路之功率因數，可採用以下何種方式？ (A)並聯電感器 (B)串聯電感器 (C)並聯電容器 (D)串聯電容器

25. 三相平衡系統採△接，若線電流為15A，試求相電流為多少A？ (A)15A (B)(C) (D)45A
26. 下列何者非能量單位？ (A)度電 (B)千瓦-小時 (C)電子伏特 (D)瓦特
27. 將2庫倫的負電荷，由A點移動至B點獲得40焦耳之功，若A點的電為10V，試求B點電位 為多少？ (A)-20V (B)-10V (C)10V (D)20V
28. 真空中兩帶電體Q1與Q2相距4m，其間作用力為6.4牛頓，已知Q1=4 Q2，試求Q1之電荷量值約為多少庫倫？ (A)21.33 × 10−5 (B)5.33 × 10−5 (C)21.33 × 10−6 (D)5.33 × 10−6
29. 理想電壓源及理想電流源，其理想內阻分別為何者？ (A)無窮大、無窮大 (B)無窮大、零 (C)零、無窮大 (D)零、零
30. 一般金屬導體材料之電阻值及非金屬材料之電阻值，常隨溫度上升而分別產生何種變化 (A)降低、降低 (B)降低、升高 (C)升高、降低 (D)升高、升高
31. 一發電機銅質電樞線圈在20℃時電阻為36Ω，工作後測得溫度上升至45℃，試求此時電樞線圈的電阻為多少？(已知銅金屬其零電阻溫度為-234.5℃) (A)34.32Ω (B)39.54Ω (C)42.55Ω (D)45.5Ω

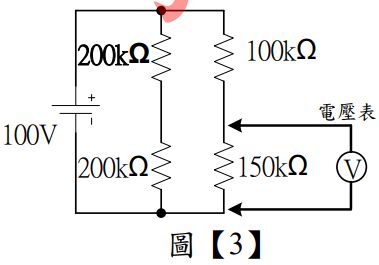

32. 如圖【3】所示電路，在150kΩ兩端使用一個電壓表量測其電壓值，此電壓表的內阻為300kΩ，請問在量測方式無誤下，電壓表會測得多少電壓值？

(A)50V (B)55V (C)60V (D)65V

33. 如圖【4】所示電路，試求I1電流流經之電阻3Ω的消耗功率為多少？(A)3W (B)27W (C)6.75W (D)12W
34. 當電容器中的介質常數加倍，且該電容器中兩極板間的距離減半時，則其電容值為原來 電容值的多少倍？ (A)0.25倍 (B)0.5倍 (C)4倍 (D)2倍

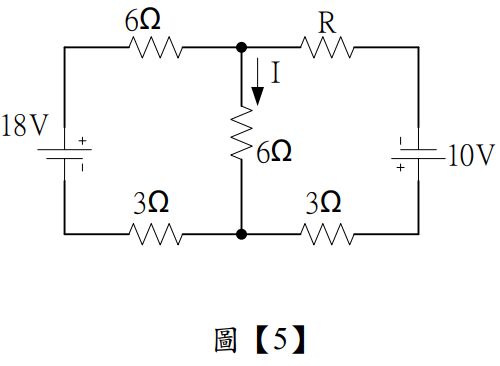

35. 如圖【5】所示電路，若電路中I=0，試求電路中R=？

(A)2Ω (B) 1Ω (C) 4Ω (D) 3Ω
36. 何謂「電感」的描述？ (A)其特性能以電壓與電流為軸所表示者 (B)其特性能以電壓與電量為軸所表示者 (C)其特性能以電流與磁通量為軸所表示者 (D)其特性能以電量與時間為軸所表示者
37. 有一電容器其充電的電荷量為50µC，現測量兩端電壓大小為100V，試求其電容大小為 多少？ (A)10µF (B)2.5µF (C)5µF (D)0.5µF
38. 有0.2H之線圈通電流，在10ms內由0A線性上升至0.1A，則線圈兩端之感應電壓為多少？ (A)1V (B)1.5V (C)2V (D)4V

39. 如圖【6】所示為兩相鄰導線通入不同方向電流，試問兩導線L1、L2會承受何種力？(A)L1向右、L2向左 (B)L1向左、L2向右 (C)L1向右、L2向右 (D)L1向左、L2向左

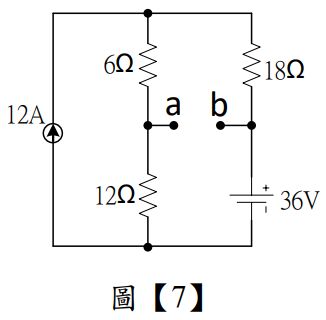

40. 如圖【7】所示電路，試求a、b兩點間之諾頓等效電路的等效電流為多少？(A)3A (B)8A (C)5A (D)6A
41. 一個正弦波信號頻率為4MHz，試求50個週期波的變化，所需的時間為多少？ (A)60.5µS (B) 50µS (C)25µS (D)12.5µS

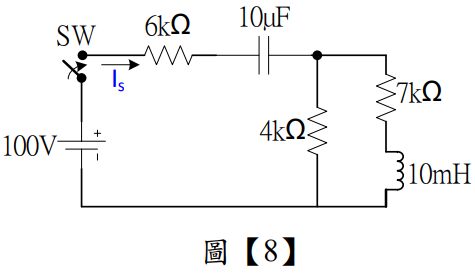

42. 如圖【8】所示電路，電感及電容均無儲能，SW關上瞬間，試求Is電流大小為多少？

(A)0A (B)10mA (C)11.7mA (D)16.3mA
43. 電阻與電容串聯電路，電阻為5kΩ，電容量為50µF，此電路的時間常數為何？ (A)10ms (B)250ms (C)0.1ms (D)50ms
44. 兩電感串聯連接，其電感量分別為L1=25mH、L2=15mH，但兩電感間無互感，若流過電感串聯電路的直流電流為500mA，則兩電感的總儲存能量為多少？ (A)5m焦耳 (B) 10m焦耳 (C) 12m焦耳 (D)15m焦耳
45. 有一電阻與電感串聯電路，電阻為2kΩ，連接電源直流電壓為Es，若電路的時間常數為 2ms，且穩態後電路電流為10mA，試求電感量(L)及直流電壓Es分別為何？ (A)L=4H、Es=20V (B) L=2H、Es=20V (C) L=4H、Es=10V (D) L=2H、Es=10V

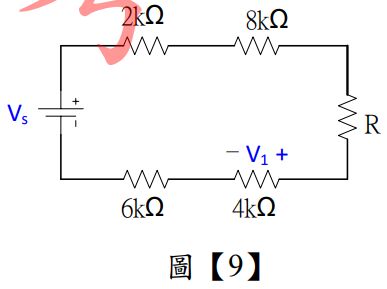

46. 如圖【9】所示電路，電源Vs總消耗功率為90mW，且V1 = 0.1VS，試求電源電壓Vs 為多少？

(A)50V (B)30V (C)40V (D)60V

47. 一個∆形三相平衡負載電路中，每相阻抗為8+j6Ω，接於200V的三相平衡電源上，試求負載線電流IL及負載消耗的總有效功率PL為多少？ (A) IL=20A、PL=3.2kW (B)(C)(D)

48. 對於RLC串聯電路，當電路發生諧振(resonant)時，下列敘述何者正確？ (A)若L⁄C之比值為定值下，電路電阻愈大，則電路頻寬愈大，選擇性愈差 (B)當外加信號頻率小於諧振頻率時，其電路特性呈現電感性 (C)電路電阻為定值下，其L⁄C之比值大小與電容兩端電壓大小成反比 (D)電路消耗功率為最小

49. 三相電力系統作△或Y連接時，有關相電壓(VP)、線電壓(VL)、相電流(IP)及線電流(IL) 的敘述，下列何者正確？ (A)△連接時，(B)△連接時， (C)Y連接時，(D)Y連接時，
50. 某工廠1000kW功率損耗的負載，其負載的功率因數為0.8，欲改善到功率因數為1時，則應裝置容量為多少的電容器？ (A)750kVAR (B)866kVAR (C)980kVAR (D)1026kVAR
