所屬科目：泉勝◆基本電學（上冊）
1. 理想電壓源內阻視為零。 (A)O (B)X

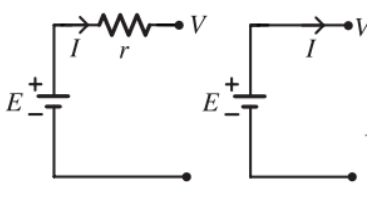

2. 若是理想電壓源，則以下電路等效。
(A)O (B)X
3. 下圖的 V = E₁ + E₂。
4. 下圖的 V = E₁ + E₂。
5. 下圖 V = 2 × E。
6. 下圖的電壓源 E 要相同，才能並聯。
7. 下圖的電壓源 r 要相同，才能並聯。
8. 理想電流源，內阻視為無限大。 (A)O (B)X

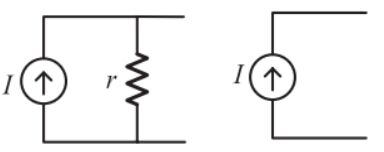

9. 若是理想電流源，以下兩個電路等效。
10. 電流源若要串聯，則電流方向、大小與內阻都必須相同，才能串聯。 (A)O (B)X
11. 電流源串聯時，電流要相同，才能串聯。 (A)O (B)X
12. 兩個相同的電流源串聯，則輸出電流是兩倍。 (A)O (B)X
13. 電流源並聯時，電流方向相同時，總電流相加，電流方向相反時，總電流 相減。 (A)O (B)X
14. 電流源並聯的內阻是所有有內阻的並聯。 (A)O (B)X

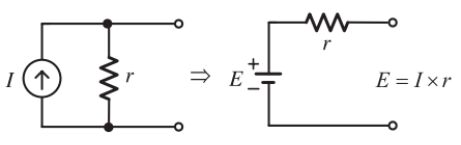

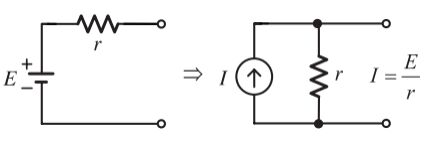

15. 以下兩個電路等效。

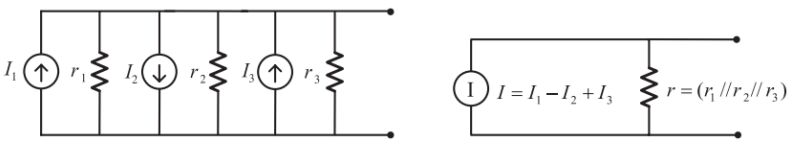

16. 以下電路等效。
17. 以下電路等效。

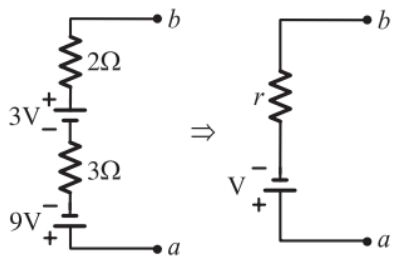

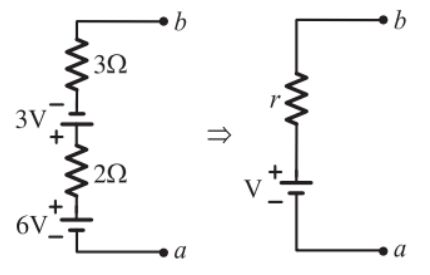

二、選擇題 1.電路如圖，試求其等效電壓 V
(A)1V(B)2V(C)3V(D)4V
2.電路如圖，試求其等效電阻 r
(A)5Ω(B)6Ω(C)7Ω(D)8Ω

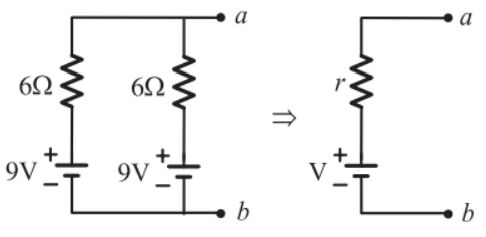

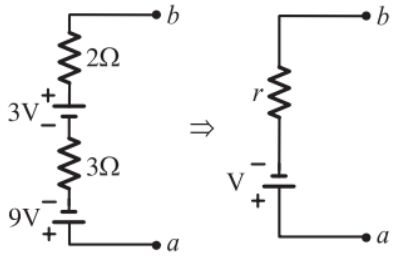

3.電路如圖，試求其等效電壓 V
(A)1V(B)2V(C)3V(D)6V
4.電路如圖，試求其等效電阻 r
(A)5Ω(B)4Ω(C)3Ω(D)2Ω

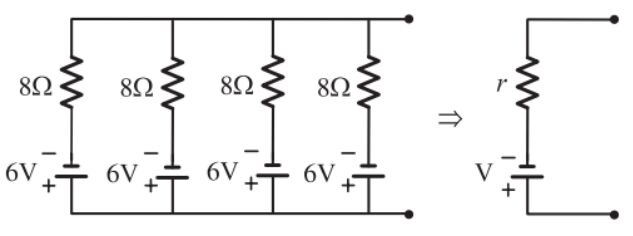

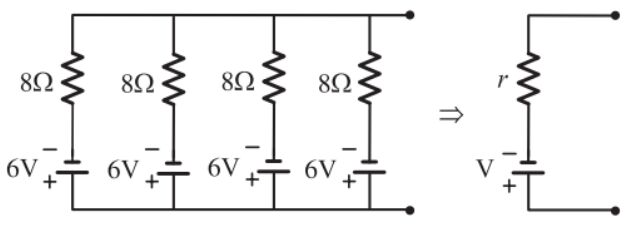

5.電路如圖，試求其等效電壓 V
(A)1V(B)2V(C)3V(D)9V
6.電路如圖，試求其等效電阻 r

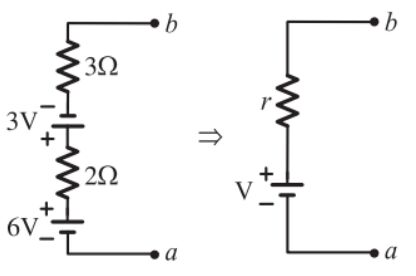

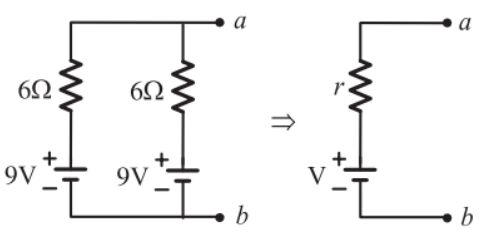

7.電路如圖，試求其等效電壓 V
(A)1V(B)2V(C)6V(D)9V
8.電路如圖，試求其等效電阻 r

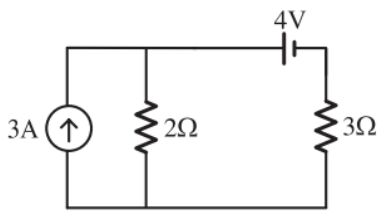

9.電路如圖，求電阻 3Ω 的電流是多少？
(A)0.1A(B)0.2A(C)0.3A(D)0.4A

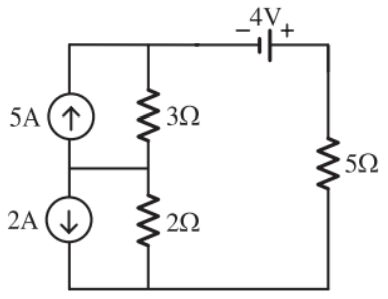

10.電路如圖，求= ？
(A)0.1A(B)1A(C)1.2A(D)1.5 A
