114年 - 第6章 電感及電磁：6-2 電磁效應#129455

1.任意導線，若有電流通過，周圍就有磁場。(A)O (B)X

2.磁場與磁通量密度，符號都是 B，單位是特斯拉(T)，或 Wb/m²。(A)O (B)X

3.經由實驗發現 P 點磁場大小與電流成正比，與距離 r 成反比。(A)O (B)X

4.B=μ₀I/(2πr)，單位是特斯拉(T)，或 Wb/m²。(A)O (B)X

5.磁場方向則為以右手握住導線，四指指向電流方向，則拇指的方向為磁場方 向，此一磁場方向的判別稱為安培右手定則。(A)O (B)X

6.下圖電流朝上，則磁場是逆時針。

(A)O (B)X

7.將導線圍成一圓形線圈，並加上直流電，稱此為圓形導線。(A)O (B)X

8.圓形導線圓心的磁場 B=μ0I/2r。(A)O (B)X

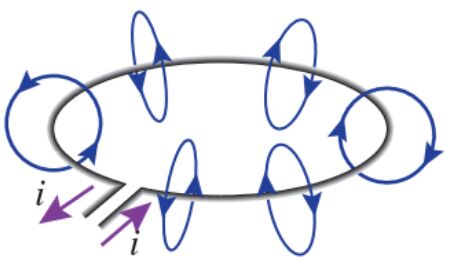

9.下圖圓形導線，若電流為順時針，則磁場向下。

(A)O (B)X

10.將一長導線均勻纏繞成圓柱形的線圈，稱此為螺線管(solenoid)。(A)O (B)X

11.螺線管管內磁力線密度遠大於螺線管外，且圓心處磁場最大。(A)O (B)X

12.螺線管管內磁場 B=nμ0I，單位是特斯拉(T)，或 Wb/m²。(A)O (B)X

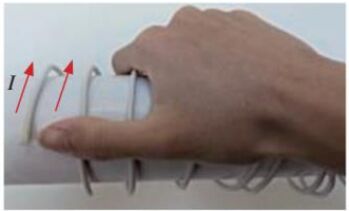

13.螺線管管內磁場方向也適用安培右手定則，使用右手的四指指向電流方向， 拇指方向，即為磁場方向。(A)O (B)X

14.下圖磁場向左。

(A)O (B)X

15.下圖磁場向左。

(A)O (B)X

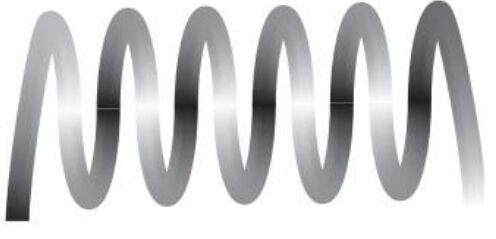

16.下圖電流若從左邊流入，則磁場向左。

(A)O (B)X

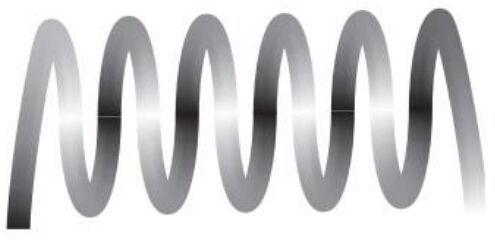

17.下圖電流若從左邊流出，則磁場向左。

(A)O (B)X

18.通有電流的導線稱為載流導線。(A)O (B)X

19.載流導線其受力 F 與導線長度 l、電流 I、磁場 B 的關係，以數學式表示如下:

(A)O (B)X

20.以下外積運算，第一：右手四指先指向 I。第二：掌心朝 B 旋轉。第三:旋轉結束時，大拇指的方向極為 F 的方向。

(A)O (B)X

21.與 F 的差別是，含大小與方向，?是僅表示大小。(A)O (B)X

22.載流導線受力 F 大小是 l I B ，單位是 N(牛頓)；l 是導線長度，單位是 m； I 是導線電流，單位是 A；B 是磁通密度，單位是 Wb/m2 或 T；θ 是 I 與 B 的 夾角。(A)O (B)X

23.下圖 F 的方向朝紙外。

(A)O (B)X

24.下圖 I 若是向負 x 軸，F 的方向朝紙外。

(A)O (B)X

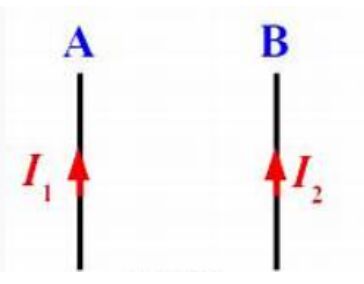

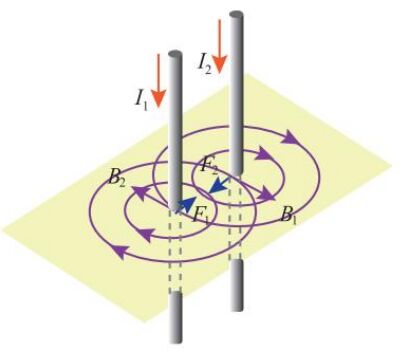

25.以下兩條載流導線相吸。

(A)O (B)X

26.以下 B 載流導線於 A 導線建立一個朝紙內的磁場。

(A)O (B)X

27.以下 A 載流導線，會因為 B 導線的電流，在 A 導線建立一個朝紙外的磁場， 然後有一個向右的受力。

(A)O (B)X

28.載流平行導線間的作用力 F 的大小是(μ₀lI₁I₂)/(2πd)，單位是牛頓(N)。(A)O (B)X

1.一長直導線中通以 40 安培的電流，則距離導線 20 公分處的磁場量值為多少 特斯拉(T)？(請忽略地磁的影響)(A)(B)(C) (D)

2.假設一長直導線垂直地面，電流由下而上並通以 20 安培的電流，則導線東方10 公分處的磁場大小與方向為何？(A),逆時針(B)，順時針(C)，順時針(D)，順時針

4.有一螺線管的長度為 10 公分，均勻纏繞線圈 10000 匝，線圈內通電流 4.0 安 培，螺線管截面半徑為 3.0 公分，請問螺線管內的磁場強度約為多少特斯拉？(本 題請以 3 計算)(A)0.1T(B)0.2T(C)0.5T(D)0.8T

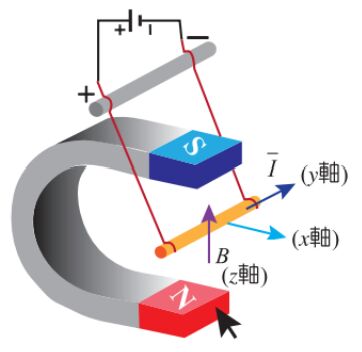

5.電路如圖，若導線長度 1m，磁場為 3T，電流為 4A，求此導線受力大小(A)2N(B)8N(C)12N(D)16N

6.電路如圖，若導線長度 1m，磁場為 3T，電流為 4A，求此導線受力方向

(A) x 軸(B)y 軸(C)z 軸(D)未受力

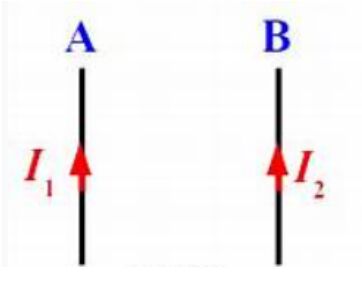

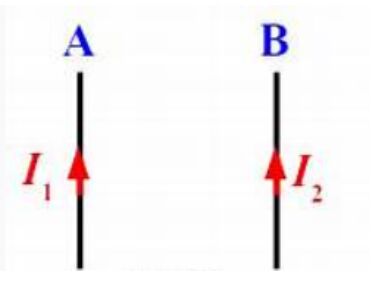

7.如圖所示的兩平導線均為 3 公尺，I₁ = 2A，I₂ = 4A，相距 0.04m 求 A 導線受力大小？

(A)1.2*10-4N(B)3.2*10-4N(C)1.2*10-3N(D)3.2*10-5N

8.在空氣中之兩平行且直的導線，線長皆為 8 公尺，兩導線相距 2 公分，導 線各通以電流 I₁ 及 I₂，使得兩導線間的作用力為 0.016 牛頓，若 I₁ 為 I₂ 的 2 倍，則 I₁ 及 I₂ 分別為多少安培？(統測 107) (A) 40，20 (B) 30，15 (C) 24，12 (D) 20，10
