114年 - 第6章 電感及電磁：6-3 電磁感應#129459

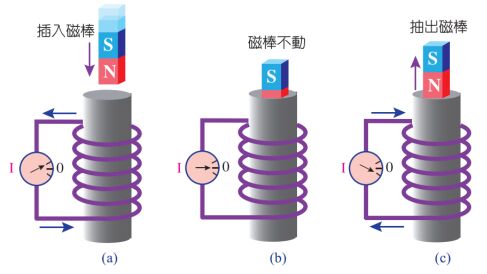

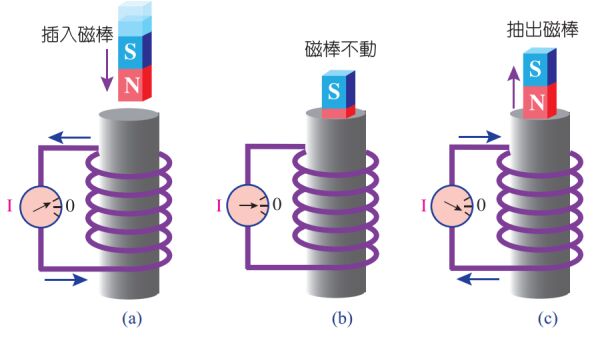

1.以下實驗，磁棒插入與抽出，均有電流，磁棒不動則沒有電流。
(A)A (B)B

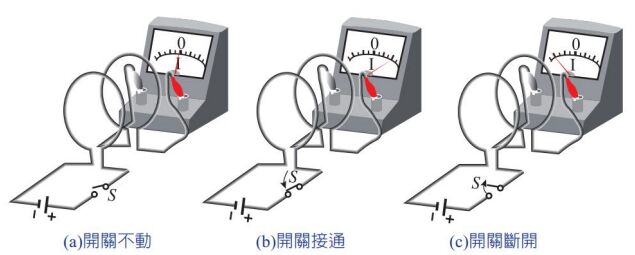

2.以下實驗，開關的切入與斷開均有電流，開關不動則沒有電流。
(A)A (B)B

3.以下實驗，磁棒插入與抽出，均有電流，表示磁通的變化可以產生電動勢ɛ。

(A)A (B)B

4.ɛ=(單位伏特，V)。(A)A (B)B

5.楞次定律是 ɛ=(單位伏特，V)。(A)A (B)B

6.負號代表感應電動勢的方向為反抗原磁通的變化方向。(A)A (B)B

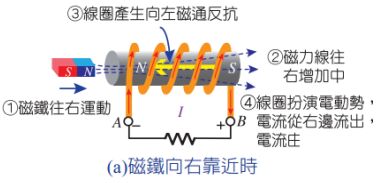

7.下圖電流由 A 流向 B。
(A)A (B)B

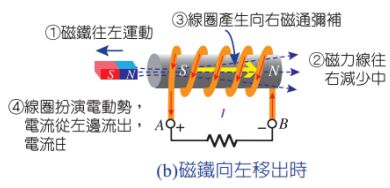

8.下圖電流由 A 流向 B。
(A)A (B)B

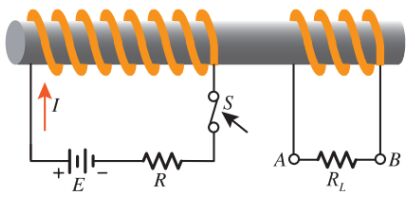

9.下圖開關 S 接通瞬間，右邊負載電流由 A 流向 B。
(A)A (B)B

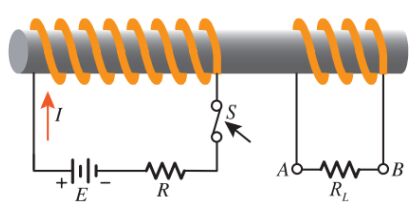

10.下圖開關 S 打開瞬間，右邊負載電流由 A 流向 B。
(A)A (B)B

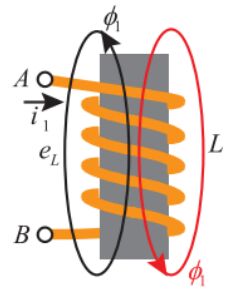

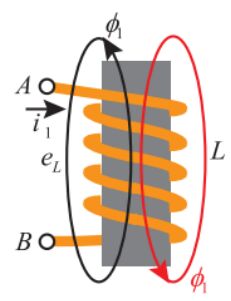

11.下圖 i₁ 變動時，電感會自感電動勢 e_L，其大小是(伏特，V)。
(A)A(B)B

12.下圖 i₁ 由小變大時，電感會自感電動勢 e_L，其方向是由 A 流入。
(A)A (B)B

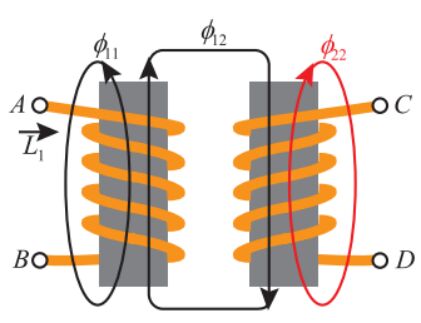

13.下圖下圖 i₁ 變動時，右邊電感會互感應一個電動勢 e_M，其大小是：
(A)A (B)B

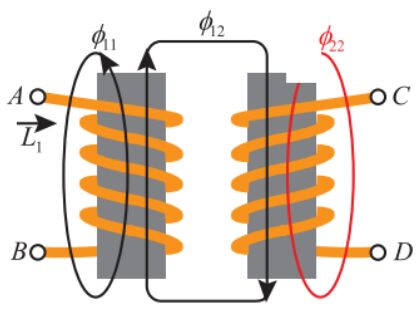

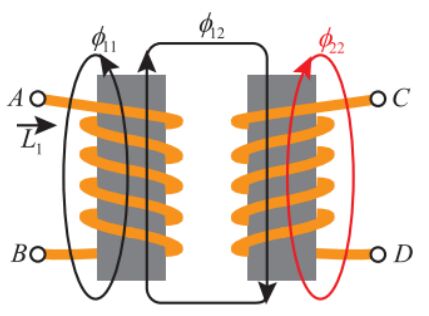

14.下圖 ψ₂₂ 是互感磁通，其方向是逆時針。
(A)A (B)B

15.下圖左邊，若 i₁ 由小變大，則右邊電感所感應的電動勢，C 端為負，D 端為正。
(A)A (B)B

1.有一線圈匝數 10 匝，通過線圈的磁力線在 4 秒內由 4 韋伯增加到 16 韋伯，試計算該線圈的感應電動勢為多少伏特？(A)6V(B)10V(C)25V(D)30V

2.有一線圈匝數 20 匝，通過線圈的磁力線在 2 秒內由 10 韋伯增加到 22韋伯，試計算該線圈的感應電動勢為多少伏特？(A)60V(B)80V(C)100V(D)120V

3.電感器如圖，N₁ 的自感 L₁=5 H，當 i₁ 在 0.1 秒內由 0.3A 增加到 0.8A 時，試求： N1 的自感應電勢 e_L=?
(A)6V(B)10V(C)25V(D)30V

4.下圖中，N₁ 的自感 L₁=5H，N₂ 的自感 L₂=8H，互感 M=2H，當 i₁ 在 0.1 秒內
由 0.3A 增加到 0.8A 時，試求：在 N₂ 產生的互感應電動勢 e_M。
(A)6V(B)10V(C)25V(D)30V

5. A、B 兩個線圈緊鄰放置，A 線圈有 200 匝，B 線圈有 300 匝，若線圈 A 在1 秒內電流增加 5A，使得交鏈至線圈 B 的磁通由 0.2Wb 增加至 0.3Wb，則線圈 A、B 之間的互感為多少？(統測 106)(A) 6H (B) 5H (C) 4H (D) 2H

6. A、B 兩線圈相鄰放置，線圈 A 有 800 匝，線圈 B 有 1000 匝。控制線圈 A 之電流在 1 秒內線性增加 10A，使得線圈 B 之磁通量因而由 0.8Wb 線性增加至 0.9Wb，則線圈 B 之互感應電勢大小為何？(統測 108) (A) 1000V (B) 800V (C) 100V (D) 10V

7.若流經一理想電感器的電流為一脈動直流電流，則下列敘述何者正確？(統測 108) (A) 電感器沒有儲存能量 (B) 電感器兩端之感應電壓恆為零 (C) 電感器兩端之感應電壓恆為正 (D) 電感器兩端之感應電壓可能為正或負

8.一線圈之感應電動勢等於零，則該線圈之磁通量如何變化？(統測 109)(A) 隨時間線性增加(B) 隨時間線性遞減(C) 與時間平方成正比(D) 不隨時間變化
