114年 - 第4章 直流網路分析：4-1 節點電壓法#129448

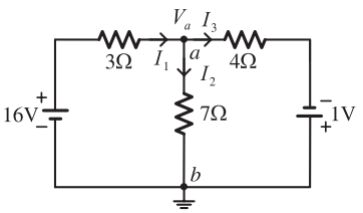

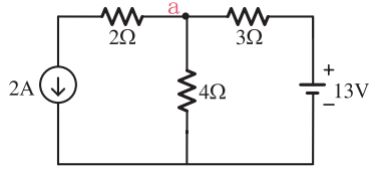

1.電路如圖，求 Va=?
(A)6V(B)7V(C)8V(D)9V

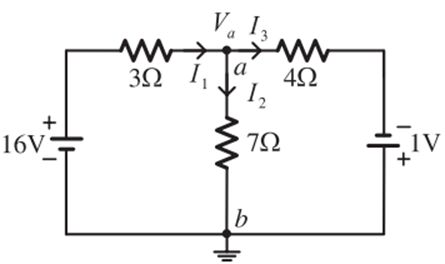

2.電路如圖，求 I_7Ω。
(A)1A 向下(B)1A 向上(C)2A 向下(D)3A 向下

3.電路如圖，求 Va。
(A)6V(B)7V(C)8V(D)9V

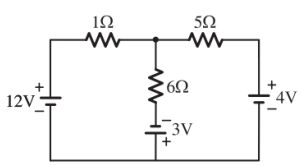

4.電路如圖，求 I_6Ω。
(A)1A 向下(B)1A 向上(C)2A 向下(D)3A 向下

5.電路如圖，求 I_4Ω。
(A)1A 向下(B)1A 向上(C)2A 向右(D)3A 向下

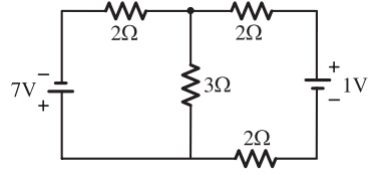

6.電路如圖，求 I_2Ω。
(A)1A 向左(B)1A 向右(C)2A 向右(D)3A 向下

7.電路如圖，求 Va。
(A)2V(B)4V(C)8V(D)9V

8.電路如圖，求 I_5Ω。
(A)1A 向上(B)1A 向下(C)2A 向下(D)3A 向下

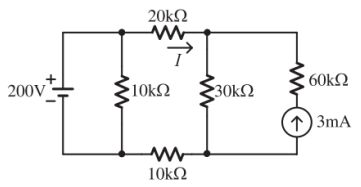

9.電路如圖，求 I。(統測 111)
(A)1.8mA(B)1mA(C)2mA(D)2.8mA

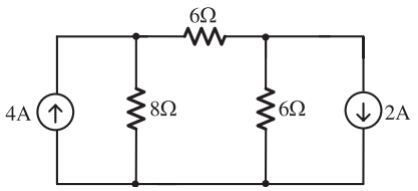

10.電路如圖，求 I_6Ω。
(A)1A 向下(B)1A 向上(C)2A 向下(D)4A 向下

11.電路如圖，求 I_6Ω。
(A)1.2A 向右(B)1A 向左(C)2.2A 向右(D)4A 向右

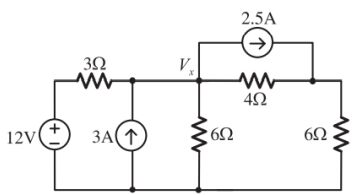

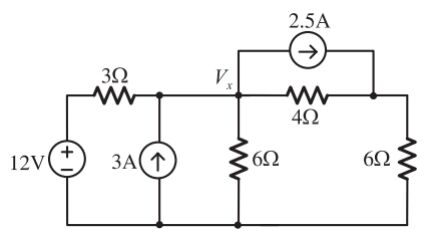

12.電路如圖，求 2.5A 電流源供應的功率?(統測 109)
(A)1W(B)2W(C)5W(D)8W

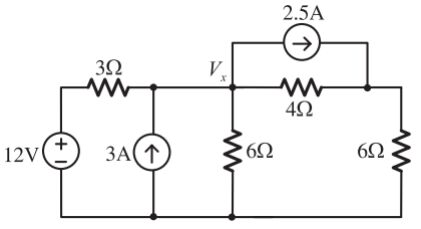

13.電路如圖，求 12V 電壓源供應的功率?(統測 109)(A)1W(B)2W(C)5W(D)8W

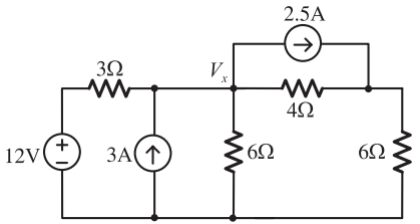

14.電路如圖，求 V_x?(統測 109)
(A)6V(B)10V(C)12V(D)15V

15.電路如圖，求 4 個電阻共消耗的功率?(統測 109)
(A)16W(B)20W(C)30W(D)43W

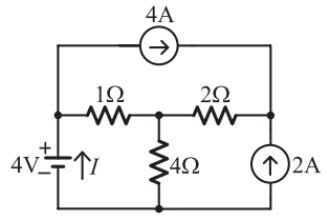

16.電路如圖，求 I?(統測 112)
(A)1.67A(B)2A(C)2.67A(D)3A

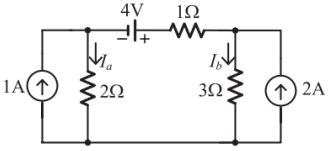

17.電路如圖，求 I_a?(統測 112)
(A)1A(B)2A(C)3A(D)4A

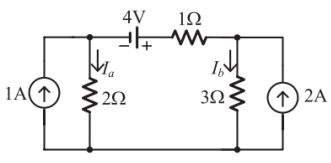

18.電路如圖，求 I_b?(統測 112)
(A)1A(B)2A(C)3A(D)4A

19.電路如圖，求 I?(統測 112)
(A)0A(B)2A(C)2.67A(D)3A
