114年 - 03600 工業儀器乙級工作項目 04：儀器校正調整及使用 1-50（2025/10/17 更新）#132401

科目：技檢◆工業儀器-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業儀器-乙級

選擇題 (50)

1. 靜壓液體密度測量場合，系統待測液體之_____必須恆定。(A)液位 (B)體積 (C)槽截面 (D)槽壓力

2. PH 感測電極對酸鹼度反應的變量為 (A)電流 (B)電阻 (C)電動勢 (D)脈波。

3. 反饋控制系統的主反饋量類比於 (A)誤差量 (B)目標值 (C)控制量 (D)操作量。

4. 反饋控制系統中具有將誤差信號加以放大或演算的組件為 (A)控制部 (B)比較部 (C)變換部 (D)操作部。

5. 用以表示控制組件具有的性質與動作者稱為該組件的 (A)適性 (B)響應 (C)反應 (D)特性。

6. 用以定義反饋控制系統各組件間輸入與輸出信號間的關係者為 (A)方塊圖 (B)信號關係圖 (C)信號流程圖 (D)儀器流程圖。

7. 控制系統的頻率嚮應用波德圖表示時，圖中增益的單位為 (A)等比 (B)倍數 (C)dB (D)％。

8. 露點泡(Dewcell)感測器的外部使用銀線纏繞的目的是 (A)溫度感測 (B)恆溫 (C)保護 (D)易於安裝。

9. 程序類比信號在輸入數位控制器前必須使用下列何種組件匹配 (A)P/I 變換器 (B)I/P 變換器 (C)A/D Converter (D)D/A Converter 。

10. 超音波液位測量儀器的設計是依據 (A)音波穿透 (B)回聲 (C)音波吸收 (D)音波干擾的原理設計。

11. 增壓器(Air Booster)其主要功能為減少氣動管線內的 (A)流量壓差 (B)洩氣 (C)時間落後 (D)時間超前。

12. 下列何種狀況不必使用定位器的控制閥 (A)程序控制系統之溫度迴路 (B)程序單元系統具有長的落後時間 (C)閥內有高黏性液體通過時 (D)程序單元系統壓力小，閥桿填料部分磨擦又小。

13. 儀器輸出信號的零點設定值何者最不適當 (A)0.2 ㎏/㎝ ² (B)4mA DC (C)0㎏/㎝ ² (D)1V DC 。

14. 電子式差壓傳送器的校正下列何種敘述有誤 (A)零點調整為 4mA (B)零點調整為 0mA (C)跨距(SPAN)調整為 100％ (D)校正電路為串聯方式。

15. 下列敘述控制閥定位器功能中，那一項是正確 (A)具有位置伺服 (B)具有力伺服 (C)具有加速操作 (D)具有減速功能。

16. 連續式流量積算計的積算速度(旋轉速度)與由差壓傳送器輸入信號的 (A)平方 (B)平方根 (C)倒數 (D)3 次方成正比。

17. ＰＩＤ的控制中〞Ｐ〞是指 (A)管路(Piping) (B)比例(Proportion) (C)程序(Process) (D)位置(Position)控制。

18. 測溫電阻檢出端之接線法中，三線式之最大優點為 (A)無接觸電阻誤差(B)無焦爾熱效應 (C)無線路電阻誤差 (D)增加配線強度。

19. Ｃv 值為 Control Valve 之 (A)外徑尺寸 (B)容量係數 (C)內徑尺寸 (D)Trim之尺寸。

20. 關於 PH 值之定義，下列敘述何者是正確的 PH＝ (A)㏒ [H⁺ ] (B)㏒ e[H⁺ ](C)

21. 控制器之同步調整實際即 (A)控制零點調整 (B)衰減度調整 (C)手動重整調整 (D)自動重整調整。

22. 欲使一部 P+I+D 調節式之控制器變成 ON-OFF 式之開關控制，則下述設定何者正確 (A)ＰＢ％＝0，ＴＩ＝0，ＴD＝0 (B)ＰＢ％＝∞，ＴD＝∞ (C)ＰＢ％＝0，ＴＩ＝∞，ＴD＝0 (D)ＰＢ％＝0，ＴＩ＝0，ＴD＝∞ 。(ＴＩ及ＴD 均以分鐘為單位)

23. 電磁流量計作黏液流量測定時，其檢出部應作何種安裝？ (A)垂直 (B)水平 (C)與水平成 15°上升 (D)與水平成 30°上升。

24. 熱電偶溫度熱電勢電壓換算表，其參考點為 (A)0℃ (B)常溫 (C)60℃ (D)100℃ 。

25. 當吾人調整傳送器(Transmitter)之跨距(SPAN)時，實即調整其 (A)輸出零點 (B)輸入差壓 (C)負回授量 (D)衰減量(Damping) 。

26. 壓力檢出部之位置，應儘可能選取 (A)脈動壓最大的位置 (B)脈動壓最適中的位置 (C)無脈動壓的位置 (D)不受限制。

27. 當橫向管線之流體為蒸氣時，其壓力檢出部取出口之方向應為 (A)垂直向下 (B)向上或 45°向上 (C)水平或 45°向下 (D)不受限制。

28. 一般儀器用空氣過濾減壓閥，其最大壓力(以 8kg/㎝ ² )下之空氣流量約為 (A)

29. 關於雙穩態多諧振盪器之敘述，下列何者有誤 (A)又稱為正反器 (B)二只電晶體之信號係經由 DC 相互耦合 (C)二只電晶體之信號經由 AC 耦合(D)於目前之記憶裝置回路中用途廣泛。

30. 如下圖所示 A、B 二種運算放大器(OP AMP)接法，其中代表

(A)A 為正相放大器接法，B 為逆相放大器接法 (B)A 為逆相放大器接法，B 為正相放大器接法 (C)兩者均為正相放大器接法 (D)兩者均為逆相放大器接法。

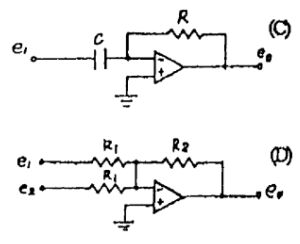

31. 如下圖 C、D 中之二種運算放大器之接法其中

(A)C 為積分回路，D 為加算回路 (B)C 為積分回路，D 為減算回路 (C)C 為微分回路，D 為加算回路 (D)C 為微分回路，D 為減算回路。

32. 如下圖所示，何者為速啟式控制閥塞子之特性曲線

(A)1 (B)2 (C)3 (D)4 。

33. 目前氣動式響導閥絕大多數係採用 (A)反壓式 (B)塞子式 (C)反壓式與塞子式合併之二級式 (D)三級式。

34. 所謂不排氣式嚮導閥乃指 (A)連續排氣式 (B)完全不排氣式 (C)排氣口較小者 (D)不連續排氣式。

35. 差壓式流量測定元件中何者準確度最低： (A)流孔板 (B)文氏管 (C)流嘴(D)肘管。

36. 選用溫度計測量於常溫附近溫度測量宜選用 (A)熱電偶 (B)電阻溫度計 (C)光學溫度計 (D)輻射式溫度計。

37. 電子式傳送器信號送入電腦之 CPU 前須先經過 (A)D/A 變換器 (B)A/D 變換器 (C)終端機 (D)調變器(Modulator) 。

38. 當氣體流量計之實際壓力(P₂)或溫度(T₂)與設計壓力(P₁)或溫度(T₁)不同時，須依下列何項絕對壓力、溫度係數補償？ (A)

39. 絕對壓力計指示為 0.3kg/㎝ ² 時，其真空度為 (A)532 ㎜ Hg (B)557 ㎜ Hg(C)228 ㎜ Hg (D)220 ㎜ Hg 。

40. 線性校正無法達成之主要原因有： (A)儀器零件裝配未對準 (B)儀器信號零點未調整準確 (C)儀器信號操作範圍未調整準確 (D)儀器操作跨距未調整準確。

41. 測量比重為 0.8 之油料液位計，當其裝置位置在零液位下 30 ㎝時，其遷移量應為 (A)＋24 ㎝ H₂O (B)－24 ㎝ H₂O (C)＋37.5 ㎝ H₂O (D)－37.5 ㎝H₂O 。

42. 由流量差壓傳送器至流量指示計之誤差各為＋1％時，其總誤差應為 (A)0.5％ (B)1％ (C)2％ (D)3％。

43. 4 至 20mADC 之開平方器，當輸入信號為 8mADC 時，其輸出信號應為多少 mADC (A)8 (B)11.3 (C)12 (D)15.3 。

44. 有 1 至 5VDC 之比率器，其比率設定為 0.5，偏位(Bias)為 50％，則輸入信號為 3VDC 時，其輸出信號應為多少 VDC (A)1 (B)2 (C)3 (D)4 。

45. 正常壓力為 200 Psig 之壓力計其測量範圍宜為： (A)0－10kg/㎝ ² (B)0－15kg/㎝ ²(C)0－30kg/㎝ ² (D)0－40kg/㎝ ² 。

46. 程式控制(Program Control)之控制作用為： (A)以一控制信號調節另一控制器之設定值 (B)設定值依預定之時間及模式變化 (C)比率控制 (D)連續性控制。

47. 製程變數有階梯式變化(Step Change)時，其輸出速率控制(或微分控制)之圖示應為下列何者？ (A)

48. 如下圖所示何者為等百分比式控制閥之流量特性

(A)a (B)b (C)c (D)d 。

49. 比例、重整式控制器之比例控制設定是為 50％，重整時間為 2 分鐘，當製程變數有 10％階梯式變化時 1 分鐘後其輸出變化為 (A)10％ (B)20％(C)30％ (D)40％。

50. 線性差動變壓器屬於 (A)電感式 (B)電磁式 (C)電阻式 (D)電位轉換器。
