114年 - 03600 工業儀器乙級工作項目 04：儀器校正調整及使用 51-100（2025/10/17 更新）#132402

科目：技檢◆工業儀器-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業儀器-乙級

選擇題 (50)

51. 同一管路在相同流量情況下安裝的斜口流孔板方向相反時會導致流孔板前後端之差壓 (A)偏高 (B)偏低 (C)適中 (D)為零。

52. 下列何種製程變數在測量上反應較慢而控制最難： (A)溫度 (B)壓力 (C)流量 (D)液位。

53. 雙金屬溫度計之校正須使用 (A)電勢差計 (B)惠斯登電橋 (C)標準溫度計(D)電阻計。

54. 儀器校正一般採用三點式，而非二點式，目的在確認其 (A)零點 (B)範圍(C)重現性 (D)線性。

55. 校正 0－1500 ㎜ H₂O 差壓傳送器之中點時，水銀柱應為幾㎜？ (A)45 (B)55 (C)65 (D)75 。

56. 4－20mADC 開平方根器之輸入信號為 50％時，其輸出信號應為幾mADC？ (A)8 (B)12 (C)15.2 (D)16.8 。

57. 500℃至 1500℃之最大誤差為 15℃時，其準確度為 (A)15％ (B)1.5％ (C)10％ (D)1％。

58. 經常性儀器檢查項目中包括下列那些調整項目 (A)機械零點 (B)信號零點(C)測量範圍 (D)線性。

59. 差壓式流量計之傳送信號須經下列何者始可獲得線性流量指示 (A)信號變換器 (B)開平方根器 (C)I/P 變換器 (D)P/I 變換器。

60. 差壓式流量傳送器校正之使用儀器不包括 (A)水柱微壓計 (B)水銀柱微壓計 (C)靜重壓力校正器 (D)標準壓力計。

61. 何種液位傳送器不因測量液體比重之變化而影響其精度 (A)差壓式 (B)浮筒式 (C)吹氣式 (D)電容式。

62. 下列何者不是決定程序特性的要素 (A)阻力 (B)容量 (C)能量 (D)遲滯時間。

63. PI 控制器之比例帶為 200％，Ｔi 為 2 分鐘，若製程變數瞬間有 10％變化，二分鐘後，其輸出變化量為 (A)20 (B)15 (C)10 (D)5 ％。

64. 1～5VDC 之比率設定器之比率為 1，偏位(Bias)為＋25％，輸入信號為3VDC 時，其輸出應為 (A)2 (B)3 (C)4 (D)5 VDC。

65. 為減少製程上遲滯特性對控制之影響，控制器上須具有 (A)比例作用 (B)微分作用 (C)積分作用 (D)補償作用。

66. 順序控制系統之調整具有： (A)比例帶 (B)積分時間 (C)微分時間 (D)定時器時間設定。

67. 下圖為製程變數有階梯式變化時之輸出信號，則此控制器具有

(A)P (B)PI (C)PD (D)PID 。

68. 控制器本體之設定點與指示點經常有偏差(off set)之主要原因為 (A)比例作用太小 (B)積分時間太長 (C)微分時間太短 (D)控制器本身之平衡調整不良。

69. 乾濕球式相對濕度計在正常情形下之溫度顯示為 (A)乾球指示低於濕球(B)乾濕球指示相同 (C)乾球指示高於濕球 (D)都有可能。

70. 電子式指示計之校正調整時，最先調整 (A)機械零點 (B)指示零點 (C)線性(D)跨距。

71. 下列何者不是傳送器校正時應用之器具 (A)直流電源供給器 (B)井型壓力計 (C)高精度毫安計 (D)惠斯登電橋。

72. 壓力表若裝置在比重為 1.0 之液體壓力取出點之下方 2.5 公尺處，則該壓力表調整時，其零點必需 (A)扣除 0.25kg/㎝ ² (B)增加 0.25kg/㎝ ² (C)扣除 5kg/㎝ ²(D)增加 5kg/㎝ ² 。

73. 差壓式傳送器用以測量比重為 0.75 之液位時，其液位對差壓之比數為(A)0.75 (B)1.0 (C)1.33 (D)1.5 。

74. 某 PI 控制器，其 PB 設定值為 50％，當程序變數作 10％階梯變化，一分鐘後其輸出信號為 30％時，則本控制器的Ｔi 設定為 (A)0.5 (B)1.0 (C)2.0 (D)3.0 分。

75. 差壓式傳送器之靜力平衡調整不良時，受影響最大者為該儀器之 (A)零點 (B)範圍 (C)線性 (D)重現性。

76. 電腦控制系統之輸出信號至控制閥之前須經 (A)A/D 變換器 (B)D/A 變換器 (C)演算器 (D)終端機。

77. 串級(Cascade)控制系統中副控制器的設定信號決定於 (A)主控制器 (B)手動設定器 (C)程式設定器 (D)比率設定器的輸出信號。

78. 傳統式控制器之 PID 調整步驟為 (A)P→I→D (B)P→D→I (C)I→D→P (D)D→I→P 。

79. 具有越前控制特性的模式是 (A)浮移 (B)比例 (C)微分 (D)積分。

80. 電流表之內阻為 380Ω，欲使其偏轉減為 20：1，則其分流電阻應為 (A)19 (B)20 (C)38 (D)76 Ω。

81. 若控制系統的外部干擾信號如圖示

而其控制結果為

時，則此控制回路屬於 (A)F 動作 (B)PI 動作 (C)PD 動作 (D)PID 動作。

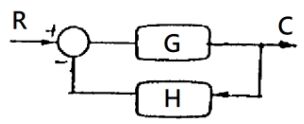

82. 下圖單環反饋回路的閉路轉移函數

83. 下列何種壓力元件屬於巴登管類 (A)蝸形管(Spiral) (B)伸縮管(Bellows)(C)膜片(Diaphragm) (D)球莖管(Bulb) 。

84. PID 控制模式中有消除因負荷改變而產生偏差的模式為 (A)P (B)I (C)D (D)ON-OFF 。

85. 下列何者為直流專用儀器 (A)動圈式達松發爾儀器 (B)電感式儀器 (C)熱電偶式儀器 (D)熱線式儀器。

86. 標準靜重壓力計，於校正壓力表之前，油壓活塞之吸推油動作，其目的是除去 (A)空氣 (B)水份 (C)油泥 (D)浮渣。

87. 以差壓傳送器來測量液體之比重時，其參考流體為 (A)油 (B)水 (C)乙醇(D)水銀。

88. 在加熱器之發熱量遠小於程序之蓄熱容量之製程(比值很大)，其比例帶(PB)積分時間(Ti)微分時間(Td)之調整，應趨向於 (A)PB、Ti、Td 皆大(B)PB、Ti、Td 皆小 (C)PB 大，Ti、Td 小 (D)PB 小，Ti、Td 大，會較穩定。

89. 液柱壓力計之垂直調整，其水平儀之氣泡應調於其 (A)前方 (B)後方 (C)中間 (D)右方。

90. 當巴登管式壓力計發生範圍誤差時，應調整 (A)指針之位置 (B)扇形齒輪之角度 (C)連桿之角度 (D)扇形齒輪軸心至連桿支點之距離。

91. 一般空氣式儀器內之檔葉、噴嘴機構，其間隙變化約在 0 至 (A)0.2mm(B)2mm (C)4mm (D)8mm 之間。

92. 應變計(Strain Gauge)式壓力傳送器，其測量電路為 (A)電位計電路 (B)惠斯登電橋電路 (C)交流電橋電路 (D)阻抗電橋電路。

93. 凸緣接頭(Flange taps)之流孔板壓力取出口，應在距離流孔板上下游板面之 (A)0" (B)1" (C)2" (D)3" 處接出。

94. 流孔板之孔口斜邊，一般皆製成 (A)15° (B)30° (C)45° (D)60° 。

95. 流孔板之孔徑比，(β值，即 d/D)，使用於氣體或蒸氣之場合應在________之間較佳。 (A)0.1～0.5 (B)0.1～0.9 (C)0.2～0.7 (D)0.7～0.9

96. 測溫元件之保護管直徑為 d，長度為 L，則 L 為 d 之 (A)1～5 倍 (B)5～10 倍 (C)10～15 倍 (D)15～20 倍最佳。

97. 欲在管路中插入測溫元件測溫時，元件之插入方向與流體之流向，為(A)順向 (B)逆向 (C)垂直 (D)不必考慮。

98. 熱電偶溫度感測端之反應速度以 (A)接地型 (B)非接地型 (C)露出型 (D)雙元件型最為迅速。

99. 包裝型(Sheathed Type)熱電偶感測端之最小彎曲半徑，可至感溫棒外徑之 (A)1 倍 (B)2 倍 (C)5 倍 (D)10 倍。

100. 包裝型(Sheathed Type)熱電偶感測端內之絕緣材料為 (A)玻璃纖維 (B)三氧化二鋁 (C)氧化鎂 (D)氧化鈣。

申論題 (0)
