所屬科目：機械設計
一、一個 12 齒的小齒輪（正齒輪），模數為 3 毫米，小齒輪轉速為 1430 轉/分鐘， 驅動一個轉速為 660 轉/分鐘的大齒輪。求大齒輪的齒數？（25 分）
二、一根直徑 1 公分的不鏽鋼桿件（彈性模數 E=200 GPa，泊松比ν= 0.3 ） ， 長度為 2 公尺，承受 1000 公斤的拉力負載。求此不鏽鋼桿件直徑的變化？ （25 分）

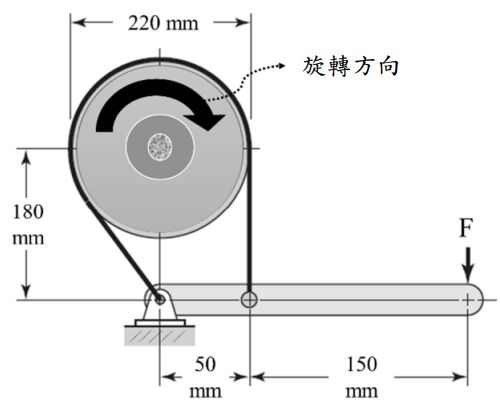

三、如圖所示的皮帶煞車裝置中，皮帶與煞車鼓的摩擦係數為 0.2，有一作用 力 F 為 300 N，如果煞車帶寬度為 40 mm，求煞車皮帶之鬆邊的張力？ （25 分）

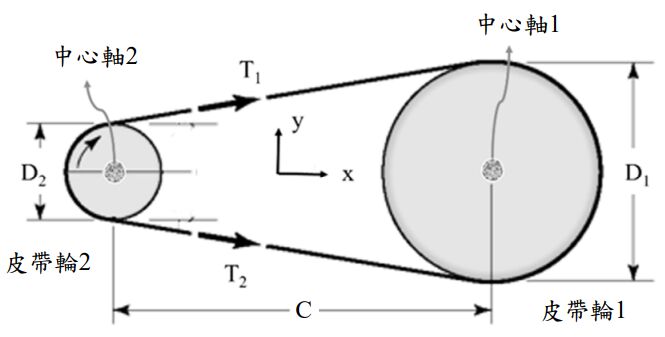

四、如圖所示，皮帶輪作動時會對中心軸產生負載，已知皮帶輪 1 的直徑為 D1，皮帶輪 2 的直徑為 D2 ，中心距為 C，皮帶受力為 T1 與 T2 。請推導計算中心軸 2 所承受之 x 方向的受力與 y 方向的受力負載（以 D1、 D2、T1、T2 及 C 表示的表達式）？（25 分）
