114年 - 11500 儀表電子 乙級 工作項目 06：電子學 151-181（2025/11/04 更新）#133301

科目：技檢◆儀表電子-乙級 | 年份：114年 | 選擇題數：31 | 申論題數：0

試卷資訊

所屬科目：技檢◆儀表電子-乙級

選擇題 (31)

複選題
151. 對於本質半導體的敘述，下列何者正確？ (A)是指不摻雜任何物質的半導體材料 (B)導電性較佳 (C)電子和電洞是成對的出現，也就是電子數目會等於電洞的數目 (D)材料的特性如同絕緣體 。
複選題
152. 有關達靈頓(Darlington)電路的敘述，下列何者正確？ (A)使用兩個以上電晶體組成 (B)輸入阻抗很高 (C)可用 NPN 及 PNP 電晶體混合組成 (D)電流增益小於 1 。
複選題
153. 以下穩壓 IC 的輸出電壓，下列何者正確？ (A)7905 輸出–5V (B)7805 輸出+5V (C)8705 輸出+5V (D)7812 輸出+12V 。
複選題
154. 將二階濾波器轉移函數表示成 ，如要由此轉移函數達成高通濾波器(High-Pass Filter，HP)，下列敘述何者正確？ (A)n1=n2=0，n0≠0 (B)n0= n1=0，n2≠0 (C)當 n2=1 時，其高頻增益為 1 (D)n0= n2=0，n1≠0 。
複選題
155. 如下圖所示，為 CE 放大器，有關電壓增益 ，下列何者正確？

(A)電阻值變小，會變小 (B)移走，不變 (C)電阻值變小，會變大 (D)移走，會變小 。
複選題
156. 電源的頻率愈高時，下列單一元件的特性描述，何者正確？ (A)電容的容抗值愈大 (B)電容的容抗值愈小 (C)電感的感抗值愈大 (D)電感的感抗值愈小。
複選題
157. 對 dBm 之定義，為 1 毫瓦的功率消耗在，下列條件下何者正確？ (A)600Ω電阻 (B) (C)參考電壓為 0.775V (D) 。
複選題
158. 下列有關電晶體功率放大器之敘述，何者正確？ (A)失真最小，效率最低的是 A 類放大器 (B)B 類放大器將工作點定於轉換曲線的截止點上 (C)B類推挽式放大器需考慮交叉失真的問題 (D)A 類放大器在靜態時不會消耗功率 。
複選題
159. A、B、C、AB 類放大器的特性，下列敘述何者正確？ (A)依失真而言，C類最大 (B)依失真而言，A 類最小 (C)依效率而言，A 類最高 (D)B 類推挽式放大器通常會有交叉失真 。
複選題
160. 一個理想二極體，串接有負載電組，下列敘述何者正確？ (A)順向時視為短路 (B)逆向時切入電壓為零 (C)逆向電阻無限大 (D)導通時，電組的輸出電壓(Vo)等於輸入電壓 。
複選題
161. 由二極體及電容所組成的 N 倍倍壓電路，下列敘述何者正確？ (A)輸出電壓為輸入電壓峰值的 N 倍 (B)一般使用 N 個二極體，N 個電容 (C)一般使用 N+1 個二極體，N-1 個電容 (D)一般使用 N-1 個二極體，N+1 個電容 。
複選題
162. 輸入弦波於整流電路，則下列何者正確？ (A)半波整流之輸出頻率與輸入交流頻率相同 (B)半波整流之輸出直流電壓為(2/π)(C)全波整流之輸出頻率為輸入交流頻率的 1/2 (D)全波整流之輸出直流電壓為(2/π)。
複選題
163. 關於橋式整流電路的敘述，下列何者正確？ (A)二極體之峰值反向電壓(PIV)為 (B)二極體數目為 4 個 (C)二極體之峰值反向電壓(PIV)為 (D)二極體數目為 2 個 。
複選題
164. 關於輸入弦波的全波整流電路中，下列敘述何者正確？ (A)電源頻率為50Hz 時，則其整流後之漣波頻率為 50 Hz (B)電源頻率為 60 Hz 時，則其整流後之漣波頻率為 120 Hz (C)峰值輸入電壓為 150V 時，其輸出直流電壓約為 95V (D)峰值輸入電壓為 120V 時，其輸出直流電壓約為 55V 。
複選題
165. 關於半波整流電路的敘述，當峰值電流為，下列何者正確？ (A)電流有效值為 0.707Im(B)電流有效值為 /2 (C)電流平均值等於/π (D)電流平均值等於 /2 。
複選題
166. 理想電源的敘述，下列何者正確？ (A)理想電壓源串聯內阻為零 (B)理想電流源並聯內阻為無限大 (C)理想電壓源串聯內阻為無限大 (D)理想電流源並聯內阻為零 。
複選題
167. 關於半波整流電路的敘述，下列何者正確？ (A)輸出的直流電壓為輸入電壓峰值的 0.318 倍 (B)輸出的電壓峰值為輸入交流電壓有效值的 1.414 倍(C)輸出的電壓峰值為輸入交流電壓有效值的 0.707 倍 (D)輸出的直流電壓為輸入電壓峰值的 1.414 倍 。
複選題
168. 對於耦合電路的特性說明，下列何者正確？ (A)RC 耦合之頻率響應最好，使用最廣泛 (B)變壓器耦合之頻率響應最差 (C)直接耦合於高頻段之頻率響應較差 (D)電感耦合之頻率響應最好，使用最廣泛 。
複選題
169. 直接耦合電路又稱直流放大器，它的特性敘述，下列何者正確？ (A)無耦合電容器 (B)電路不穩定 (C)可以作交流放大 (D)無高、低頻失真 。
複選題
170. 一半波整流電路，若輸入交流電壓有效值為 400 伏特，的阻值為 4kΩ，下列何者正確？ (A)直流輸出電壓 =80V (B)直流輸出電壓=180V (C)整流二極體之峰值反向電壓(PIV)=56.56V (D)整流二極體之峰值反向電壓(PIV)=565.6V 。
複選題
171. 如下圖所示電路，電晶體的β=10，=0.7V，若=10V 下列何者正確？

(A)=193kΩ (B)=10V (C)=1mA (D)=1A 。
複選題
172. 積體電路的特徵，下列何者正確？ (A)體積小 (B)價格便宜 (C)重量重 (D)功率消耗低 。
複選題

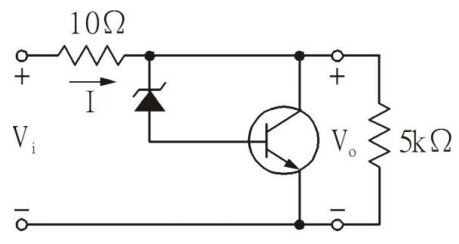

173. 如下圖所示，電晶體的導通電壓 =0.6V，稽納(Zener)二極體的崩潰電壓為 6.4V，當 Vi=12V 時，下列何者正確？

(A)I=2A (B)I=0.5A (C)=7V(D)=6.4V 。
複選題
174. 一負載 =5 kΩ與稽納二極體並聯的穩壓電路，其 =5V 當輸入電壓使稽納二極體進入崩潰區，則 端的輸出電壓及輸出電流 ，下列何者正確？ (A) (B) (C) (D) 。
複選題
175. 比較 MOSFET 與 BJT 的特性，下列哪些正確？ (A)MOSFET 的輸入電阻大 (B)MOSFET 為電流控制 (C)MOSFET 較適合大容量電晶體的製程 (D)單一細胞體(Cell)比較，MOSFET 之體積較小 。
複選題
176. 有關於負回授電路的特性說明，下列何者正確？ (A)Aβ>0 (B)若 Aβ=-1，則電路開始振盪 (C)頻寬變小 (D)電壓放大率變大 。
複選題
177. 關於串級放大電路特性的敘述，下列哪些正確？ (A)RC 耦合方式最廣被應用 (B)耦合電容及射極旁路電容均可視為開路 (C)可使電路增益提高 (D)可使頻寬增大 。
複選題
178. 對於串級放大電路的特性，下列述敘何者正確？ (A)總電壓增益為各級增益的積 (B)若有 n 級放大器，每級之放大倍數均為 ，則總放大倍數為 (C)若有 n 級放大器，每級之放大倍數均為 ，則總放大倍數為 (D)放大器之功率增益 ，其中的 為電壓增益，為電流增益 。
複選題
179. 關於電晶體放大電路的敘述，下列何者正確？ (A)共集(CC)有最高的輸入電阻(B)共集(CC)有最低的輸入電阻(C)共基(CB) 有最低的電流增益 (D)共基(CB) 有最高的電流增益。
複選題
180. 關於電晶體特性的敘述，下列何者正確？ (A)溫度每升高 1℃，升高2.5mV (B)溫度每升高 1℃，降低 2.5mV (C)溫度每升高 10℃，逆向飽和電流的值增加一倍 (D)溫度每升高 1℃，逆向飽和電流的值增加一倍 。
複選題
181. 有一個三級串級電路，已知 =－50，=1，=－100，且 =30，=50，=80，下列何者正確？ (A)總功率增益為 6×108 (B)總電壓增益為 5×103 (C)總電壓增益為 150 (D)總電壓增益為 60 ㏒ 5 dB 。

申論題 (0)
