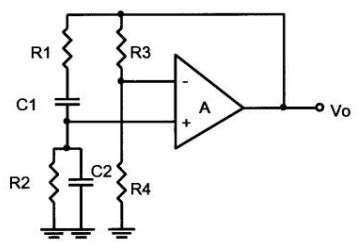

51. 如下圖電路所示，為韋恩電橋振盪器，若 R
1
=R
2
=R，C
1
=C
2
=C，則振盪頻率為何？
(A)
(B)
(C)
(D)
。
52. 考畢子振盪器的回授電路，通常由什麼元件所組成？ (A)二個電感器、一個電容器 (B)二個電容器、一個電感器 (C)二個電阻器、一個電感器 (D)二個電感器、一個電阻器 。

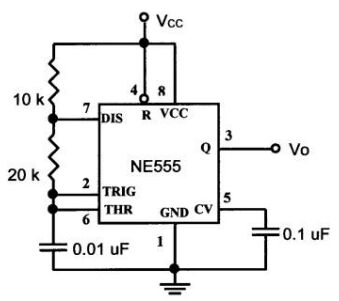

53. 如下圖電路所示，第 5 腳所接之電容器作用為何？
(A)減少雜訊干擾 (B)減少放電時間 (C)減少振盪頻率 (D)增加振盪頻率 。
54. OPA 之理想電壓放大器，下列何者不正確？ (A)頻寬無限大 (B)輸出電阻無限大 (C)抵補電壓為零 (D)電壓增益無限大 。
55. 電壓並聯負回授可改善下列何種放大器的特性？ (A)電壓放大器 (B)互阻放大器 (C)互導放大器 (D)電流放大器 。
56. 下列四項中，那一個具有最大的輸入阻抗？ (A)達靈頓組態 (B)JFET (C)MOSFET (D)射極隨耦器 。

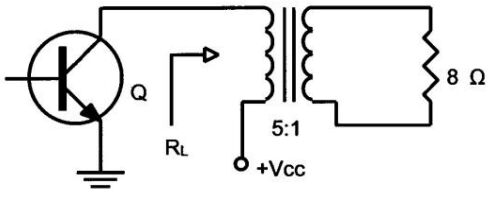

57. 如下圖電路所示，集極負載 R
L
應為多少？
(A)100Ω (B)200Ω (C)300Ω (D)400Ω 。
58. 如下圖所示之微分電路，若以方波輸入，則輸出波形為何？
(A)
(B)
(C)
(D)
。
59. 在積體電路中所採用的耦合方式通常為何？ (A)RC 耦合 (B)阻抗耦合 (C)變壓器耦合 (D)直接耦合 。

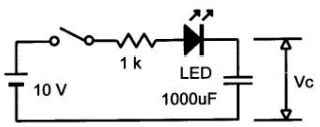

60. 如下圖電路所示，若 V
C
起始值為零，開關 ON 後，LED 會如何？
(A)由亮漸暗 (B)由暗漸亮 (C)恆亮 (D)恆暗 。
61. 推挽式放大器可減少何種失真？ (A)直流成份 (B)奇次諧波 (C)偶次諧波 (D)奇偶諧波 。
62. 消除交叉失真的方法為何？ (A)增加微小逆向偏壓 (B)增加微小順向偏壓(C)增加電源電壓 (D)增加電晶體的β值 。
63. 下列何者不是負回授的優點？ (A)增加頻寬 (B)減少失真 (C)增加穩定度 (D)增加放大倍數 。
64. 放大器的設計，若要改善對信號之延遲現象，可用何種方式改善之？ (A)提高增益 (B)穩定偏壓 (C)增加頻率響應寬度 (D)提高電源電壓 。
65. 差動放大器的射極電阻增大時，下列敘述何者正確？ (A)增加電流增益(B)增加電壓增益 (C)增加輸入阻抗 (D)增加共模拒斥比 。

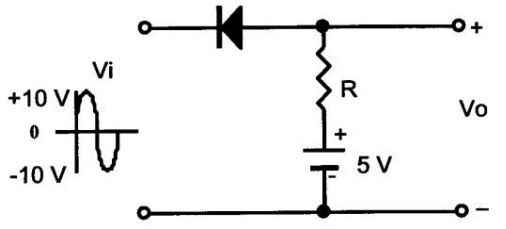

66. 下圖電路為何種電路？
(A)半波整流器 (B)積分器 (C)對數放大器 (D)正的峰值檢波器 。
67. 如下圖電路若二極體為理想時，則 V
o
波形為何？
(A)
(B)
(C)
(D)
。
68. 將電晶體當作電子開關使用時，它是工作於那一區？ (A)動作區 (B)截止區 (C)截止區或飽和區 (D)飽和區 。
69. 若一共射極放大器的電壓增益為 40dB，其後串接一級射極隨耦器，則總電壓增益變為多少 dB？ (A)10 (B)20 (C)40 (D)60 。

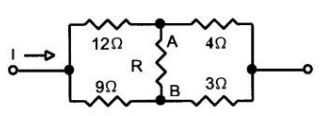

70. 如下圖電路所示，將 R 變小其結果將有何變化？
(A)VA B電壓變小、I 變小 (B)V
AB
及 I 均變大 (C)V
AB
電壓變小、I 變大 (D)V
AB
及 I 均不變 。
71. 若把正弦波送到微分電路微分，則其輸出波形與原波形相位差幾度？ (A)0° (B)45° (C)90° (D)180° 。
72. 對一個 NPN 型雙載體接面電晶體(BJT)工作於絕對溫度 300°K，當集極電流 I
C
=1mA，其互導
為何？ (A)5mS (B)25mS (C)40mS (D)100mS 。
73. 如下圖電路所示，電晶體之β值為 50，則此放大電路之輸入電阻 Ri 約為何？
(A)50Ω (B)500Ω (C)1kΩ (D)2kΩ 。
74. 某放大器其電壓增益 A
V
＝200，由於溫度變化關係致使其電壓增益變化量為 2％，加上回授因素β＝2％的負回授後，則其電壓增益 A
f
變動量為何？ (A)0.1％ (B)0.2％ (C)0.4％ (D)0.8％ 。
75. 某一放大器之電壓增益為 25，總諧波失真為 15％，若接上一負回授電路，回授因素β為 2％，則此放大器之諧波失真為何？ (A)7.5％ (B)10％(C)12.5％ (D)15％ 。
76. 如下圖電路所示，其等效為何種邏輯閘？
(A)AND 閘 (B)OR 閘 (C)NAND閘 (D)NOT 閘 。
77. 不須外加電源即可工作的元件，係下列那一個？ (A)光敏電阻 (B)光伏打電池 (C)光電晶體 (D)隧道二極體 。
78. 如下圖電路所示，若 V
i
(t)＝V
p
Sinωt，則 Vo(t)＝？
(A)－ωRCVpCosωt(B)－ωRCVpSinωt (C)－ωVpCosωt/(RC) (D)－ωVpSinωt/(RC) 。

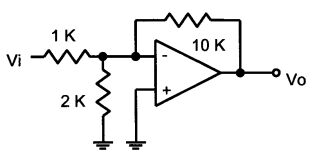

79. 如下圖電路所示，若 V
i
＝1V，則 Vo＝？
(A)-1V (B)-10V (C)+1V (D)+10V 。
80. 關於差動放大器的敘述，下列何者有誤？ (A)CMRR 值愈高，對雜訊排斥的能力愈好 (B)Vo＝A
d
V
d
＋A
c
V
c
(C)CMRR＝V
d
/V
c
(D)Vo＝A
d
V
d
[1＋V
c
/(CMRR˙V
d
)] 。
81. 有一差動放大器，其 CMRR＝100，當 V
i1
＝50μV，V
i2
＝－50μV 時之輸出電壓，與輸入電壓改為 V
i1
＝1050μV，V
i2
＝950μV 時之輸出電壓，兩者相差若干？ (A)3％ (B)5％ (C)8％ (D)10％ 。

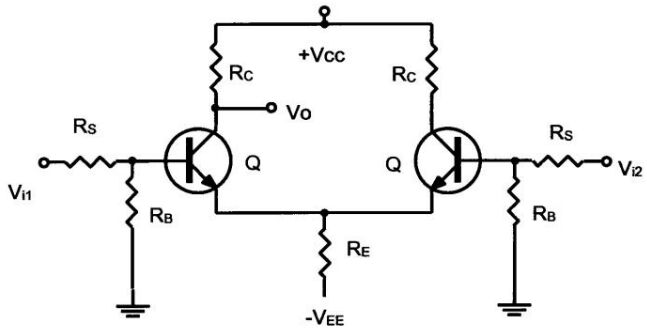

82. 如下圖電路所示，若
，V
d
=V
i1
-V
i2
，而 A
d
＝Vo/V
d
，則 A
d
約為若干？
(A)－h
fe
Rc/[2(Rs＋h
ie
)] (B)h
fe
Rc/(Rs＋h
ie
) (C)h
fe
Rc/[2(Rs＋h
ie
)] (D)－h
fe
Rc/(Rs＋h
i e
) 。
83. 所有弦波振盪都必須遵守的巴克豪生準則為何？ (A)Aβ＝0.707∠45° (B)Aβ＝1∠0° (C)Aβ＝1.414∠45° (D)Aβ＝0∠0° 。
84. 如下圖電路所示，設 OPA 之 V
O(max)
及-V
O(max)
分別為+12V 及－12V，則其 V
O(P - P)
為何？
(A)6V (B)9V (C)12V (D)15V 。
85. 有一差動放大器，V
i1
＝140μV，V
i2
＝60μV 時，其輸出電壓 V
o
＝81mV，但換成 V
i1
＝120μV，V
i2
＝80μV 的輸入電壓時，其輸出電壓Vo＝41mV，由此可知差動放大器的 CMRR 值為若干？ (A)10
5
(B)10
4
(C)10
3
(D)10
2
。
86. 如下圖電路所示之 Vo 為何？ (A)[1+2R
1
/R
2
](V
1
-V
2
) (B)[1+2R
2
/R
1
](V
2
-V
1
)(C)R
1
(V
1
-V
2
)/R
2
(D)R
2
(V
2
-V
1
)/R
1
。

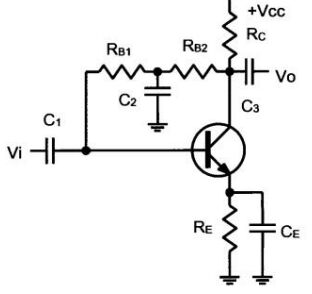

87. 如下圖電路所示，C
2
之作用為何？
(A)濾除雜訊 (B)交連信號到輸入端做負回授 (C)使交流信號不致於產生負回授 (D)交連電容 。
88. 如下圖電路所示，忽略 V
BE (sat)
及 V
CE(sat)
、和 I
CBO
的影響，其電路飽和的條件為何？
(A)
(B)
(C)
(D)
。
89. 如下圖所示電路，不可能為下列何種電路？
(A)積分電路 (B)微分電路 (C)高通電路 (D)交連電路 。
90. 積分電路與低通電路主要的差別在於下列何者？ (A)電路結構不同 (B)電路的 RC 時間常數與信號之週期的關係不同 (C)前者 RC 時間常數較長 (D)後者 RC 時間常數較長 。
91. 如下圖電路所示，若 V
o
與 V
i
的相位差為 0°，則此時之 V
o
/V
i
＝？
(A)3/2(B)2/3 (C)1/3 (D)3 。
92. 如下圖所示電路之電源電壓為±V
CC
，則上、下臨限電壓為下列何者？
(A)±V
CC
R
2
/R
1
(B)±V
CC
R
1
/R
2
(C)±V
CC
R
2
/(R
1
+R
2
) (D)±V
CC
R
1
/(R
1
+R
2
) 。

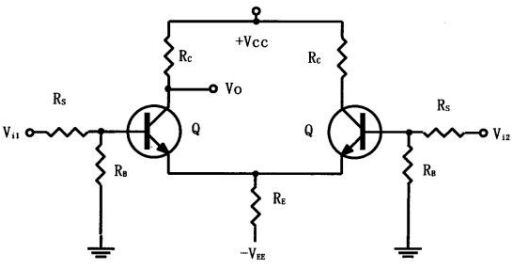

93. 如下圖電路所示，其共模增益 Ac 為何？
(A)-R
C
/(2R
E
) (B)-R
E
/(2R
C
) (C)-R
C
/R
E
(D)-R
E
/R
C
。
94. 如下圖電路所示，若 V
i
與 V
o
之相位差為 180°時，則 V
i
之頻率為下列何者？
(A)
(B)
(C)
(D)
。
95. 下列何種振盪器是將電抗元件置於負回授迴路上，而正回授迴路中則全為電阻元件無電抗元件？ (A)RC 相移振盪器 (B)韋恩電橋振盪器 (C)T 電橋振盪器 (D)LC 振盪器 。
96. 以下端點何者不可視為交流接地點？ (A)
(B)
(C)
(D)
。
97. 如下圖電路所示，輸入一方波電壓 V
i
，則其輸出電壓 V
o
波形的上升時間 t
r
(rise time)為何？
(A)0.318RC (B)0.693RC (C)1.1RC (D)2.2RC 。
98. 如下圖電路所示，若已知 V
i
與 V
O
相位相同，則下列敘述何者有誤？
(A)V
O
/V
i
=R
2
/(R
2
+R
1
) (B)V
i
頻率若改變，則 V
i
與 V
O
之相位將不同 (C)常用於示波器之輸入端，以避免輸入波形失真 (D)R
1
C
1
=R
2
C
2
。
99. 下列敘述，何者並非影響放大器低頻響應的原因？ (A)輸入的交連電容器(B)退交連電容器 (C)射極旁路電容器 (D)輸出端的交連電容器 。
100. 若 V
1
、V
2
分別為運算放大器之非反相及反相端的輸入電壓，而 V
c
與 V
d
則分別代表共模信號電壓及差動信號電壓，則其彼此間關係之敘述，下列何者錯誤？ (A)V
c
＝(V
1
＋V
2
)/2 (B)V
1
＝V
c
＋V
d
/2 (C)V
d
＝(V
1
－V
2
)/2 (D)V
d
＝V
1
－V
2
。
申論題 (0)
