51. 有一 FET，若μ=45，gm=300μA/V，則 rd為 (A)15KΩ (B)67KΩ (C)135KΩ (D)150KΩ 。
52. N 通道空乏型 MOSFET，其閘源極間加上一負電壓（VGS＜0）時，則通道寬度 (A)加大 (B)減少 (C)沒有變化 (D)不一定 。

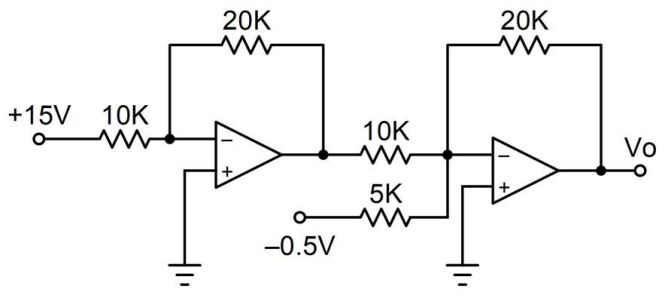

53. 下圖之電路，假設 OP 輸出飽合電壓為+15V 或-15V，Vo 為
(A)+15V (B)-15V (C)+30V (D)-30V 。
54. 某一數值訊號 01010000，經由下圖中的 DAC 做轉換工作之後，其輸出之類比電壓為
(A)7.5V (B)5.25V (C)3.125V (D)1.125V 。
55. 高頻截止頻率為 2KHz 的放大器，對於 6KHz 的信號，其增益為中頻段增益的若干倍？ (A)1/2 (B)1/5 (C) (D) 。
56. 放大器的上升時間 Tr、與高頻截止頻率 fh 間的關係為 (A)Tr fh=0.35 (B)Tr=fh/0.35 (C)1/Tr=fh (D)fh=Tr 。

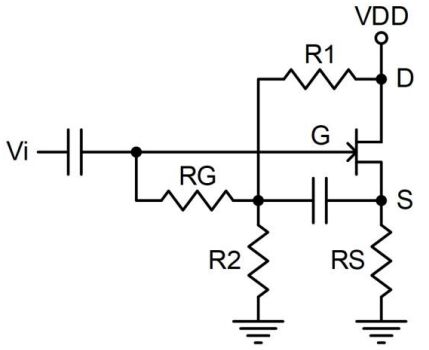

57. 下圖之電路，若 Av 為其電壓增益，則此電路的輸入阻抗為
(A)R1//R2//RG (B)RG/(1-Av) (C)RG+R1//R2 (D)RG+R1//R2//RS 。

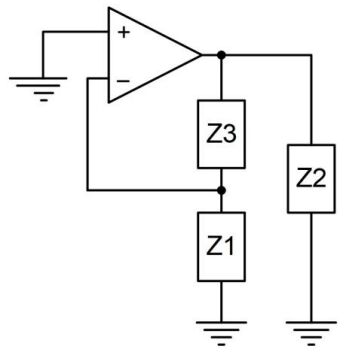

58. 下圖之電路，設 Z1=jX1，Z2=jX2，Z3=jX3，則其產生振盪的條件為何？
(A)X1=X2=X3 (B)X2=X1+X3 (C)X1+X2+X3=0 (D)(Z1+Z3)/Z2=0 。

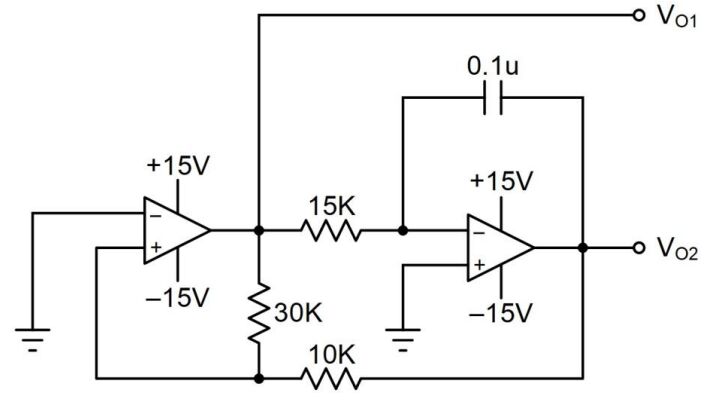

59. 下圖之電路，VO1或 VO2之頻率 f 為 (A)250Hz (B)500Hz (C)750Hz (D)1KHz 。

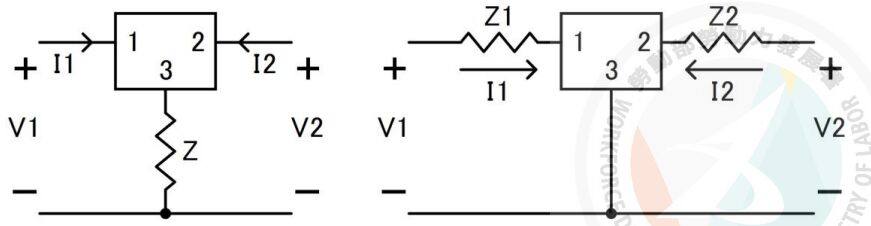

60. 下圖之等效電路，若 Ai=-I2/I1，則下列敘述何者正確？
(A)Z1=Z/(1-Ai)，Z2=Z(1-1/Ai) (B)Z1=Z(1-Ai)，Z2=Z(1-1/Ai) (C)Z1=Z(1-1/Ai)，Z2=Z(1-Ai) (D)Z1=Z(1-1/Ai)，Z2=Z/(1-Ai) 。

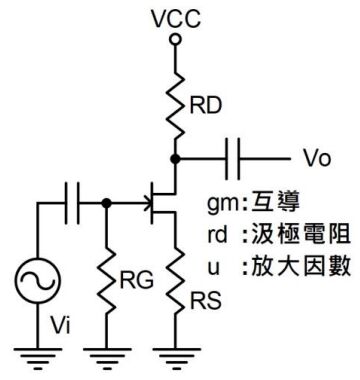

61. 下圖之電路，其輸出阻抗約為
(A)RD//(rd+gmRS) (B)[rd+(u+1)RS/u]//RD(C)RD//rd (D)RD//[rd+(1+u)RS] 。
62. 下圖之電路，電晶體 Q1 的作用為何？
(A)Q1 與 Q2 形成達靈頓電路 (B)Q1 可以提升電路的輸入阻抗 (C)Q1 與 Q2 形成串級放大 (D)Q1 作為溫度補償 。

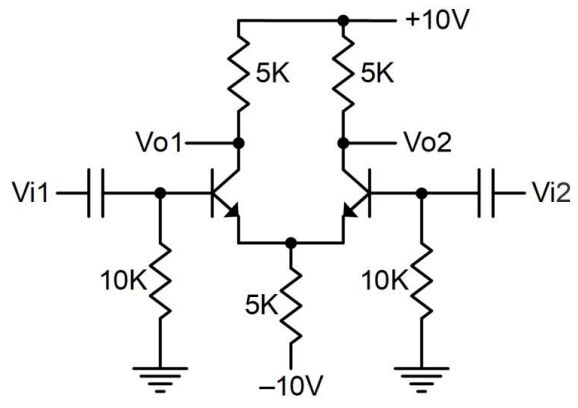

63. 下圖之差動放大電路，其共模拒斥比（CMRR）約為何？ (A)20 (B)200 (C)2000 (D)20000 。
64. 若二極體兩端電壓為 Vd，通過之電流為 Id，而 Io 為其逆向飽和電流，另外η為材質常數，k 為波茲曼常數，T 為接合面之絕對溫度，e 為自然對數的底，Vt 為溫度的伏特當量，則下列敘述何者正確？ (A)Id=Io×evd/(evt)，Vt=qkT (B)Id=Io×(evd/(evt )-1)，Vt=kT/q (C)Id=η×evd/Vt×(Io-1)，Vt=kT/q (D)Id=Io+Vd/Vt，Vt=qkT 。

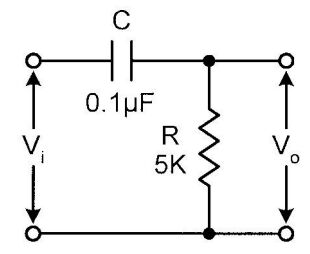

65. 下圖之電路的截止（Critical）頻率為
(A)159Hz (B)318Hz (C)512Hz (D)1,024Hz 。
66. 下列三端子電壓調整器，何者輸出電壓極性與眾不同？ (A)LM317 (B)LM340 (C)LM1117 (D)LM309 。

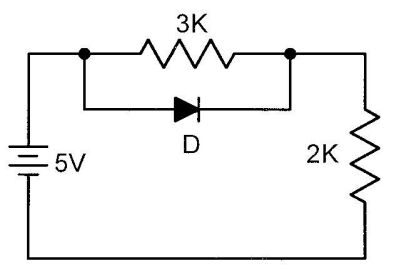

67. 下圖所示，D 為理想二極體時，則流過 D 之電流值與 D 兩端間的電壓值分別為
(A)2.15mA，0.7V (B)2.5mA，0V (C)0mA，5V (D)1mA，3V 。
68. 頻率在 30MHz～300MHz 之電磁波是屬於下列何者之範圍？ (A)UHF (B)VHF (C)SHF (D)微波 。
69. 產生駐波之原因為 (A)導線無限長 (B)訊號太強 (C)特性阻抗不同 (D)訊號太弱 。
70. 較不具方向性的天線是 (A)環形天線 (B)菱形天線 (C)Ｔ形天線 (D)馬可尼天線 。
71. 方波由其最大平均振幅的 10％上升到 90％之間所需的時間稱為 (A)上升時間 (B)設定時間 (C)起始時間 (D)導通時間 。
72. 商用 FM 廣播頻道的頻帶寬度為 (A)10KHz (B)20KHz (C)100KHz (D)200KHz 。
73. 某傳輸線入射波為 20 伏特，反射波為 10 伏特，則其駐波比為 (A)1 (B)2(C)3 (D)4 。
74. 下列何種天線是具有指向性（Directivity）的特性？ (A)摺疊天線 (B)八木天線 (C)半波偶極天線 (D)環形天線 。

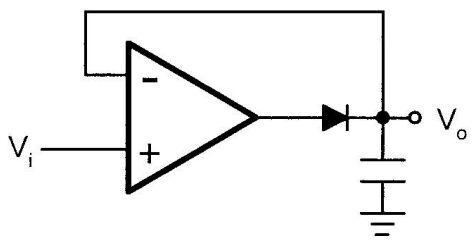

75. 下圖之電路為
(A)對數 (B)電壓放大 (C)電流對電壓轉換 (D)峰值檢出電路 。

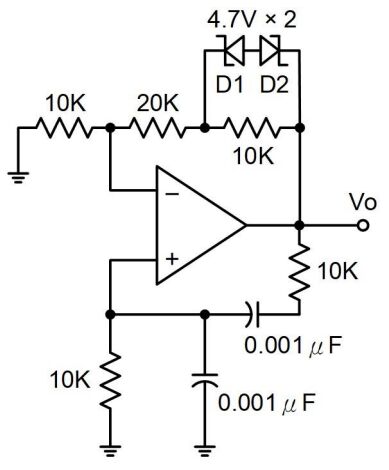

76. 有關下圖的韋恩振盪電路，下列敘述何者錯誤？
(A)輸出頻率約為159.2KHz (B)初始閉迴路電壓增益為 4，振盪穩定後降為 3 (C)輸出波形為弦式波 (D)D1 和 D2 用來抑制輸出之信號使振幅保持定值 。
77. 有關下列電路圖的敘述，何者錯誤？
(A)為一哈特萊振盪器 (B)輸出信號頻率約為 796KHz (C)L2 是回授元件，所以頻率是由 L1 和 C 決定 (D)輸出波形為弦式波 。

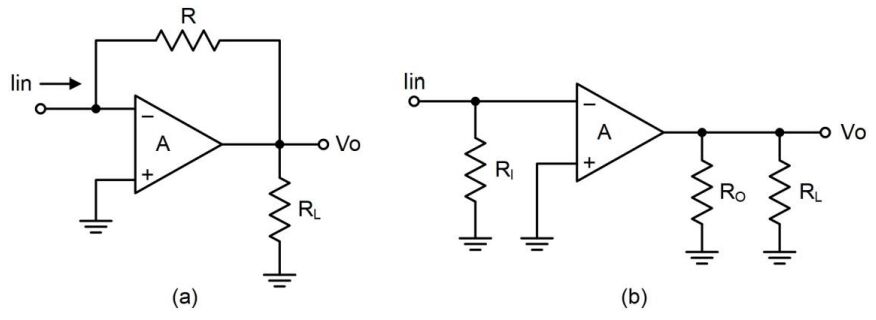

78. 下列電路圖中，圖(b)為圖(a)密勒化後之等效電路圖，有關電路的敘述，下列何者錯誤？ (A)是一種「並聯－串聯（PS）式負回授」電路 (B)將 R電阻化成為密勒等效輸入電阻 RI為 (C)將 R 電阻化成為密勒等效輸出電阻 RO為 (D)本電路可用來做為電流對電壓的轉換器 。

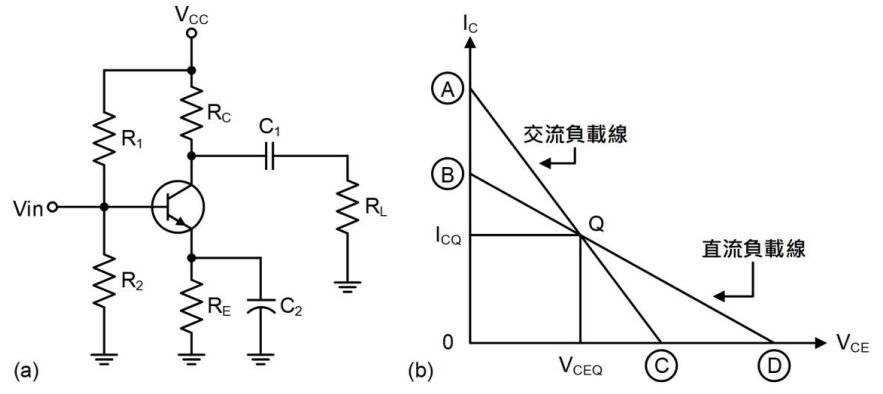

79. 下圖的圖(a)為 CE 電路，圖(b)為其交、直流負載線圖，下列敘述何者錯誤？
(A)A 點電流為 (B)B 點電流為 (C)C 點電壓為VCEQ+ICQ．RC (D)D 點電壓為VCC+ICQ．RC 。
80. 有一 JFET 放大電路，根據資料手冊載明，當 VGS(off )=-8V，IDSS=9mA，則當 VGS=-4V，其 ID 為 (A)2.25mA (B)3.25mA (C)4.25mA (D)5.25mA 。
81. 下圖為一放大電路，依據特性表上記載，Q 的 VGS=5V，VGS(TH )=2V 時，ID(ON)=180mA。可算出下圖電路的 ID為
(A)60mA (B)80mA (C)100mA (D)120mA 。
82. 有一 60Hz 正弦波電源，經全波整流後峰值為 100V，其 2 次諧波（n=2）的峰值約為 (A)6.6V (B)8.4V (C)42.4V (D)64V 。

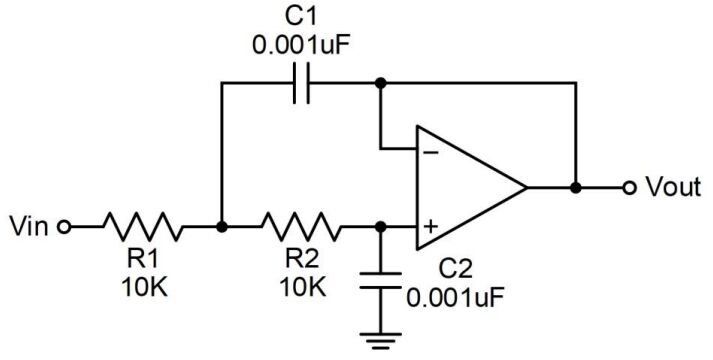

83. 下圖為一種主動低通濾波器，求此電路臨界頻率（critical frequency）為
(A)159Hz (B)1.59KHz (C)15.9KHz (D)159KHz 。
84. 有一放大器之開路增益為 150,000，開路 3dB 頻帶寬為 200Hz，回授衰減因數為 0.002，則閉路頻帶寬為 (A)6.0KHz (B)60.2KHz (C)7.5MHz (D)75MHz 。

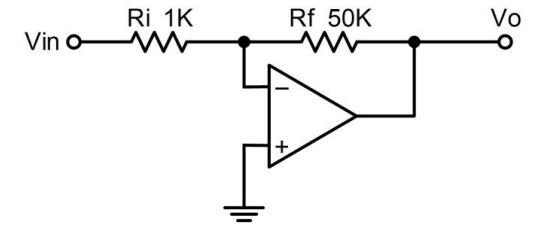

85. 一 OPA 元件之開路增益為 100dB，且單一增益頻帶寬為 3MHz，若接成下圖之反相放大器，其閉路頻寬為
(A)1KHz (B)30KHz (C)50KHz (D)60KHz 。

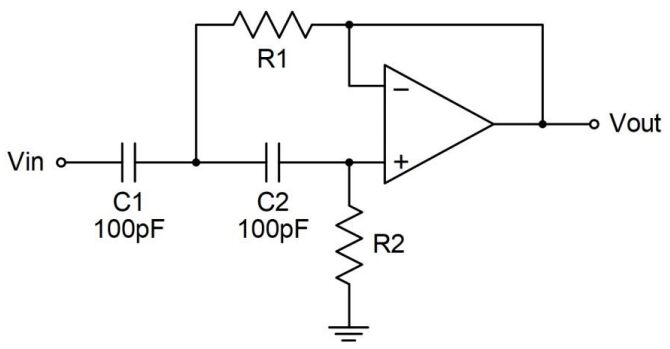

86. 下圖為一種主動高通濾波電路，設 C1=C2=100pF，R1=R2=R，若想獲得電路臨界頻率為 159KHz，其 R 值約為
(A)100Ω (B)1KΩ (C)10KΩ (D)100KΩ 。

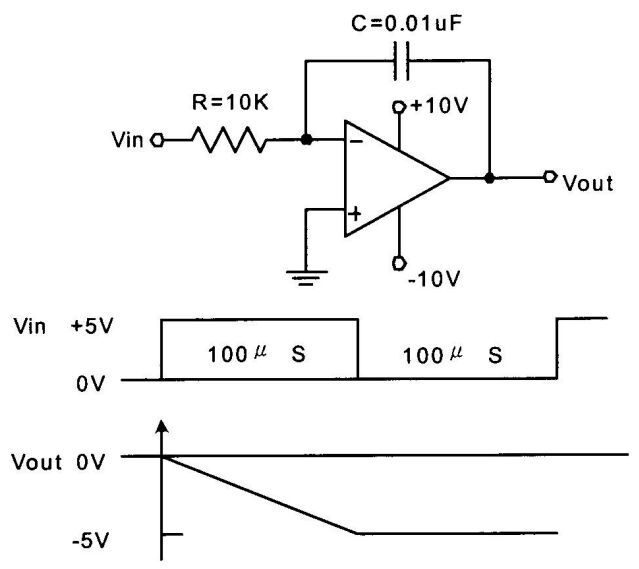

87. 下圖之積分器電路，其輸出電壓對應單一脈衝輸入之改變率為
(A)+50mv/ms (B)-50mv/ms (C)+50mv/μs (D)-50mv/μs 。
88. 下列哪一種電路的輸出波形與其他三種電路不同？ (A)RC 相移振盪器 (B)考畢子振盪器 (C)韋恩電橋振盪器（Wien bridge） (D)不穩態多諧振盪器 。

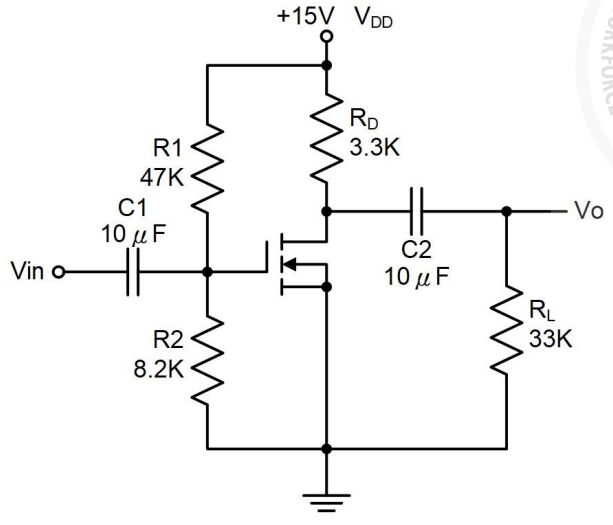

89. 下圖採用增強型－MOSFET 的共源極放大電路，已知在 VGS=4V 時，ID(ON)=200mA，gm=23ms，當 Vs=25mV 時，Vo 的輸出電壓為
(A)0.6V (B)0.875V (C)1.2V (D)1.73V 。
90. 有一輸入為 RC 放大電路，已知輸入電阻 Rin=1KΩ，C1=1μF，忽略信號源的電阻，則其最低臨界頻率（critical frequency）約為 (A)159Hz (B)1.59KHz (C)15.9KHz (D)159KHz 。
91. 一 RC 落後網路，已知其臨界頻率（fc）為 100Hz，則當輸入信號為100Hz 時，其落後的相角為 (A)+45° (B)+15° (C)-15° (D)-45° 。
92. 有關 C 類放大器的敘述，下列何者錯誤？ (A)對輸入信號在輸入電路中僅導通一小段週期 (B)其工作點 Q 位於截止區中 (C)放大效率小，所以不會有波形放大後失真的情形 (D)常用來做為調諧放大器 。
93. 下列哪一項電路通常不必包含在傳統式電壓調整電路中？ (A)振盪器 (B)誤差檢知器 (C)取樣與控制電路 (D)電流限制電路 。
94. 有關下圖 555 振盪電路的敘述，下列何者錯誤？ (A)當電容器被充電到達4V 時，Vo 由 Hi 轉 Low (B)Vo 方波的振盪頻率（f）為 (C)若要使 Vo 輸出波形的工作週期趨近 50％，選用 RA等於 RB即可 (D)電容器C1 的值對輸出方波的頻率沒有影響 。
95. 下列四個振盪器中，哪一個電路不屬於 LC 振盪電路？
(A)克拉普振盪器(B)雙 T 型振盪器 (C)阿姆斯壯振盪器 (D)哈特萊振盪器 。

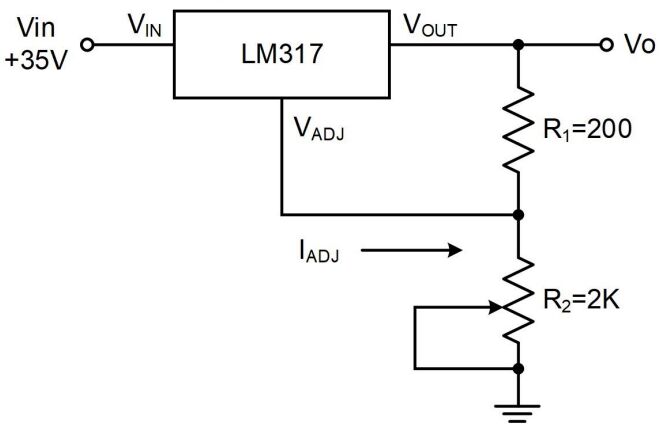

96. 已知 LM317 三端子電壓調整 IC 的參考電壓 VREF為+1.25V，IADJ=50μA。有關下列電路的敘述，何者正確？
(A)其最大的電壓輸出為 35V (B)其最低的電壓輸出為 1.25V (C)LM 代表 IC 為 RCA 的產品 (D)輸出電壓的公式為 。
97. 下列哪一個因素不會影響全波整流後之漣波有效值？ (A)負載電阻 (B)濾波電容器 (C)變壓器 (D)電源頻率 。
98. 正弦波電源經全波整流後電壓峰值 Vp 以電容器 C 濾波，接到負載 RL，其輸出電壓的平均值（即直流）VDC可用下列哪一個式子來表示？ (A)(B) (C) (D)。
99. 在運算放大器零位檢知電路中，輸入信號在下列哪一種情況下，會使輸出電壓轉態？ (A)正值時 (B)負值時 (C)零交叉點時 (D)改變率為零時 。
100. 下列哪一項不是相鎖迴路的一部分？ (A)參考信號頻率 (B)相位檢測器 (C)高通濾波器 (D)VCO 電路 。
