所屬科目:教甄◆電子科/資訊科/電機科/冷凍空調科/控制科/電機空調科
1. Ideal Op-Amp(理想運算放大器)的 Input Impedance 為何? (A) 0 (B) 1Ω (C) ∞ (D) 10kΩ
2. 在 RC 電路中,時間常數 Time Constant(時間常數)為何? (A) R/C (B) RC (C) 1/RC (D) R2C
3. 判斷震盪電路是否正常工作的基本原理為? (A) 米勒定理(Miller’s theorem) (B) 迪摩根定律(De Morgan’s law) (C) 巴克豪生準則(Barkhausen criterion) (D) 羅斯-赫維準則(Routh-Hurwitz criterion)
4. 一個 PNP 電晶體工作於飽和區時,基射極電壓 VBE 與基集極電壓 VBC 的值為? (A) VBE<0、VBC<0 (B) VBE<0、VBC>0 (C) VBE>0、VBC<0 (D) VBE>0、VBC>0
5. 若欲設計一電晶體放大器用於射頻電路使用,最有可能使用哪一類放大器? (A) A (B) B (C) AB (D) C
6. 下圖的二極體電路可視同為何種邏輯閘? (A) OR (B) AND (C) NOT (D) NAND
7. 一個輸出電壓波形的漣波因數的定義為? (A) (B) (C) (D)
8. 下列何者不是常見的達靈頓電路(Darlington circuit)的特點? (A) 高輸入阻抗 (B) 高電流增益 (C) 低電壓增益 (D) 高輸出阻抗
9. 一個具有 52 條資料輸入線的多工器,至少需幾條資料選擇線? (A) 5 (B) 6 (C) 7 (D) 8
10. 在 Linux 作業系統中,若要查詢指令的功能意義,可使用那一個指令查詢? (A) cd (B) man (C) ping (D) what
11. 一個系統晶片所採用的是 RISC CPU,請問 RISC 是指? (A) 平行處理 (B) 精簡指令 (C) 全客製化 (D) 指令管線化
12. 一個電熱器的電阻為 8Ω,通過 5A 的電流,使用 2 分鐘所消耗的電能為? (A) 400J (B) 6000J (C) 12000J (D) 24000J
13. 一個某滿刻度為 100mA、內阻為 9Ω 的直流電流表,若要測量 1A 的線路電流,則需 要並聯多少歐姆之分流器? (A) 1 (B) 9 (C) 10 (D) 99
14. 一個投票系統用布林函數進行計算,當多數人贊成(贊成者輸入為 1)時,則輸出為1。假設輸入為 ABC 三人,則輸出 Y 的布林函數為? (A) Y = A + B + C (B) Y = AB + BC + AC (C)(D) Y = ABC
15. 一個電路是由三級放大電路串接組合,其電壓增益分別為 10、5 與 2。若輸入訊號電 壓為 10mV,其輸出訊號電壓為? (A) 0.1V (B) 1V (C) 10V (D) 100V
16. 4 個 110V、100W 的電燈泡,串接在 110V 的電源上,問消耗之總功率為多少? (A) 25W (B) 100W (C) 200W (D) 400W
17. 三個 30mF 串聯的電容器再與一個 30mF 的電容器並聯後,總電容為? (A) 20mF (B) 22.5mF (C) 40mF (D) 60mF
18. 下列何種資料結構不是線性結構? (A) 陣列(Array) (B) 佇列(Queue) (C) 堆疊(Stack) (D) 樹(Tree)
19. 一個額定功率 1W 的 10kΩ電阻器,能安全傳導的最大電流為? (A) 100μA (B) 10mA (C) 1A (D) 1kA
20. ADC(Analog-to-Digital Converter)的功能為何? (A) D/A (B) A/D (C) 放大 (D) 加密
21. 用來儲存將被讀取指令碼的記憶字組位址的暫存器稱為? (A) 指令暫存器 (B) 資料暫存器 (C) 累積器 (D) 程式計數器
22. 兩個電阻 R1 及 R2 的電阻值比為 1:2,若將其串聯接於電源,已知 R1 上的電壓為10 V,R2 上的消耗功率為 20 W,則 R2 的電阻值為? (A) 5Ω (B) 10Ω (C) 20Ω (D) 40Ω
23. 對 NPN 型 BJT(雙極性電晶體)而言,若工作於 Saturation Region,則下列何者最 合理? (A) Base-Emitter 與 Base-Collector 接面皆反向偏壓 (B) Base-Emitter 順向偏壓,Base-Collector 反向偏壓 (C) Base-Emitter 與 Base-Collector 接面皆順向偏壓 (D) Collector 電流必為零
24. 將 J-K 正反器的輸入端 J 與 K 連接在一起,其輸出端可等效為何種正反器? (A) T 正反器 (B) D 正反器 (C) R-S 正反器 (D) J-K 正反器
25. 二進制有號數值以二的補數格式儲存為 10001011,轉換為十進制的數值為? (A) 139 (B) -11 (C) -116 (D) -117

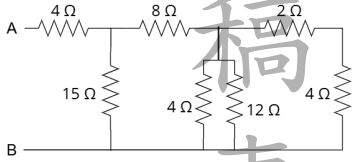

26. 在下圖電路中,A 與 B 兩端間往右側的等效電阻為? (A) 5Ω (B) 10Ω (C) 20Ω (D) 30Ω
27. JAVA 是常見的跨平台程式語言,其能跨平台使用的原因為? (A) JAVA 編譯出來的組合語言在各種作業平台都適用 (B) JAVA 程式不用編譯成組合語言即可執行 (C) JAVA 將程式編譯成二元檔,且各平台皆有專屬處理二元檔的虛擬機器 (D) JAVA 是物件導向語言,所以可以跨平台
28. 假如要對 32GB 記憶體的每一個位元組(byte)定址,則記憶體位址至少需要幾位元 (bit)表示? (A) 20 (B) 25 (C) 30 (D) 35
29. BJT 電晶體進入飽和區時,增加基極電流會? (A) 使集極電流減少 (B) 不影響集極電流 (C) 使集極電流增加 (D) 關閉電晶體
30. 在網際網路中,可以讓使用者登入遠端電腦,並對遠端電腦下達指令的通訊協定是? (A) finger (B) ping (C) telnet (D) winipcfg
31. 下列何者最符合未來 AI-Enabled Electronic Systems(AI 賦能電子系統)的發展趨勢? (A) 追求更大體積與更高耗能 (B) 適當使用超感測器資料 (C) 結合低功耗硬體、邊緣推論與雲端協同 (D) 依賴人工手動控制,配合自動化
32. 在 MCU(Microcontroller Unit)中,Watchdog Timer 的主要功能為何? (A) 增加 ADC 解析度 (B) 用於類比濾波 (C) 提高 UART 傳輸速度 (D) 當系統異常失去回應時自動重設
33. 霍爾效應感測器是用來感測哪種物理量? (A) 重力 (B) 電壓 (C) 電流 (D) 磁場
34. BJT(Bipolar Junction Transistor)工作於 Active Region 時,下列何者正確? (A) VCE ≈ 0.2V (B) IC = βIB (C) IB = 0 (D) 無集極電流
35. NMOS Enhancement MOSFET(增強型 MOSFET)飽和區條件為何? (A) VDS < VGS - VT (B) VDS ≥ VGS - VT (C) VGS = 0 (D) ID = 0
36. Inductive Reactance(感抗)的公式為何? (A) XL=2πfL (B) XL=1/2πfL (C) XL=R/L (D) XL=f/R
37. CMOS(Complementary Metal-Oxide-Semiconductor)最大優勢之一為何? (A) 高雜訊 (B) 高電流 (C) 高功耗 (D) 低功耗
38. Universal Gate(萬用閘)為何? (A) XOR (B) NAND (C) AND (D) NOT
39. 布林代數化簡結果為何? (A) A (B) B (C) A+B (D) AB
40. PWM(Pulse Width Modulation)常用於? (A) Motor Control (B) Memory (C) Compiler (D) Cache
41. 一個 Capacitor(電容)的電容量為 10µF,若兩端電壓 Voltage(電壓)為 12V,其儲 存電荷 Charge(電荷)為何? (A) 12µC (B) 60µC (C) 120µC (D) 240µC
42. 一個 Resistor 與 Inductor 串聯之 RL 電路,若 R=6Ω,XL=8Ω,則 Impedance 大小為 何? (A) 7Ω (B) 8Ω (C) 10Ω (D) 14Ω
43. Schottky Diode 相較於一般 Silicon Diode 的典型特性為何? (A) 順向壓降較高 (B) 接面電容為零 (C) 較不適合高速切換 (D) 逆向恢復時間較短
44. 某 RC 充電電路中,Time Constant 為 2ms。一般工程近似下,經過約多久可視為充 電達 Steady State(穩態)? (A) 1ms (B) 2ms (C) 5ms (D) 10ms
45. 若 JK Flip-Flop 的輸入(J=1, K=1),則 Next State(次態)為何? (A) Reset (B) Set (C) Toggle (D) Hold
46. Synchronous Circuit 與 Asynchronous Circuit 相比,下列何者通常是同步電路的主要 優點? (A) 完全不需時脈 (B) 時序分析較容易 (C) 永遠無 propagation delay (D) 功耗一定最低
47. 將十進位 13 轉為 Binary,結果為何? (A) 1011 (B) 1101 (C) 1110 (D) 1001
48. 某理想 Non-Inverting Amplifier 中,若輸入處R1=2kΩ、回授電阻Rf=8kΩ,則其閉迴 路增益 Closed-Loop Gain(閉迴路增益) 為何? (A) 3 (B) 4 (C) 5 (D) -4
49. 若一個 8-bit DAC(8 位元數位類比轉換器)的參考電壓 Reference Voltage(參考電 壓)為(2.56V),則其每一位元 Least Significant Bit,LSB(最小有效位元)所對應的 電壓約為何? (A) 5mV (B) 10mV (C) 20mV (D) 40mV
50. 在 Low-pass Filter(低通濾波器)中,截止頻率以上的訊號會? (A)被保留 (B) 被衰減 (C) 被放大 (D)相位固定不變
