115年 - 21400 金屬成形 乙級 工作項目 02：識圖與製圖 1-50（2026/01/12 更新）#136723

科目：技檢◆金屬成形-乙級 | 年份：115年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆金屬成形-乙級

選擇題 (50)

1. 有關 3D 軟體繪製板金件展開圖的限制，下列何者錯誤？ (A)尺寸大小無限制 (B)有裂口 (C)單一厚度 (D)折彎處有圓角 。
2. 下列何者不屬於 2D 草圖指令？ (A)矩形 (B)掃掠 (C)多邊形 (D)直線 。
3. 下列何者不屬於 3D 特徵指令？ (A)薄殼 (B)孔 (C)橢圓 (D)拉伸 。
4. 立體模型完成後，如果要更改模型，則要倒回去原生草圖做修正，依照順序處理，依固定程序繪圖與修正的建模方法稱為 (A)同步建模 (B)板金建模 (C)零件建模 (D)順序建模 。
5. 立體模型完成後，如果要更改模型，不必回到草圖修改，在當下環境中進行修改，此種建模方法稱為 (A)同步建模 (B)板金建模 (C)零件建模 (D)順序建模 。
6. 建構板金模型的第一個板金件，具有相同厚度，板金件專有名詞為 (A)捲邊 (B)平板 (C)接頭 (D)凸緣 。
7. 平板邊緣長出特定角度的平板，長度等於邊長，板金件專有名詞為 (A)捲邊 (B)平板 (C)接頭 (D)凸緣 。
8. 位於平板與凸緣之間的彎曲部位，板金件專有名詞為 (A)捲邊 (B)平板 (C)接頭 (D)折彎 。
9. 為防止折彎時，部分凸緣邊緣的折彎與平板產生裂縫變形，在剪切時預做缺口，防止裂縫產生，板金件專有名詞為 (A)止裂口 (B)接頭 (C)接頭頂點 (D)接頭頂點除料 。
10. 為了消除擠料，會在接頭頂點做除料工作，折曲後才能防止擠料，板金件專有名詞為 (A)止裂口 (B)接頭頂點除料 (C)接頭頂點 (D)接頭 。
11. 凸緣與凸緣垂直相遇時，兩凸緣相接觸的交界處，板金件專有名詞為 (A)凸緣 (B)止裂口 (C)接頭 (D)凸緣接合 。
12. 凸緣與凸緣水平相遇時，兩凸緣相接觸的交界處，板金件專有名詞為 (A)凸緣 (B)止裂口 (C)接頭 (D)凸緣接合 。
13. 下列正方形止裂口圖示，何者正確？(A) (B) (C) (D) 。
14. 下列對接式接頭圖示，何者正確？ (A) (B) (C)(D) 。
15. 下列接頭頂點圓形除料圖示，何者正確？ (A) (B) (C)(D) 。
16. 下列接頭頂點圓形除料展開樣示，何者正確？ (A) (B)(C) (D) 。
17. 下列接頭頂點Ｖ形除料展開樣示，何者正確？(A) (B) (C) (D) 。
18. 下列接頭頂點Ｕ形除料展開樣示，何者正確？ (A) (B)(C) (D) 。
19. 位於平板與兩凸緣交接處，也是接頭尾端，板金件專有名詞為 (A)凸緣(B)止裂口 (C)接頭頂點 (D)接頭 。
20. 圖示圓圈位置，板金件專有名詞為

(A)凸緣 (B)止裂口 (C)凸緣接合 (D)接頭 。
21. 如圖所示的尺寸標註方式為

(A)外尺寸 (B)內尺寸 (C)中心線尺寸 (D)中立軸尺寸 。
22. 美國國家標準號規的代號為 (A)B.W.G (B)U.S.G. (C)S.W.G. (D)B.S 。
23. 美國國家標準號規 16 號板厚為 (A)1.6510mm (B)1.6256mm (C)1.5875mm(D)1.2903mm 。
24. 計算下圖展開長度的方法，下列何者正確？

(A)內尺寸和加 N 個折彎長度(B)折曲後外尺寸之和減去 2 個板金折彎係數 (C)兩個內尺寸加長度補償值(D)兩側直邊長度加折彎中立軸弧長 。
25. 以 3D 軟體繪製 2D 草圖平面選擇，下列何者錯誤？ (A)曲面 (B)新增平面(C)模型上平的面 (D)基本參照平面 。
26. 3D 軟體中以 2D 草圖繪製多邊形之指令按鈕為 (A) (B)(C) (D) 。

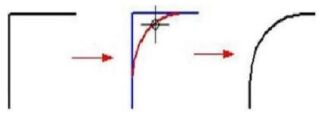

27. 如下圖所示修改過程，要用的修改指令為

(A) (B) (C) (D)。
28. 2D 草圖繪製時，表示中點的關係指示符號為 (A) (B) (C)(D) 。
29. 2D 草圖繪製時，表示與前一條線垂直的關係指示符號為 (A) (B)(C) (D) 。

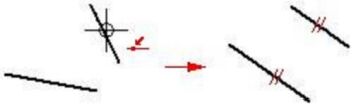

30. 如下圖所示，將各自獨立的草圖元素套用關係，使彼此有關係。要用的相關指令為

(A)(B) (C) (D) 。
31. 有關 2D 草圖尺寸標註說明，下列敘述何者錯誤？ (A)標註顏色為紅色，這種尺寸稱驅動尺寸 (B)被驅動尺寸不能被修改，必須將其改為驅動尺寸，才能被修改 (C)被驅動尺寸亦稱鎖定尺寸 (D)標註顏色為藍色，這種尺寸稱被驅動尺寸 。
32. 3D 軟體特徵中，將封閉草圖輪廓依繪圖平面的垂直方向作拉伸長出實體稱為 (A)旋轉 (B)薄殼 (C)除料 (D)拉伸 。
33. 3D 軟體特徵中，將模型上封閉草圖輪廓依繪圖平面的垂直方向去除實體稱為 (A)旋轉 (B)螺旋 (C)除料 (D)邊倒圓 。
34. 3D 軟體特徵中，建構以軸線為中心的圓形對稱構件稱為 (A)旋轉 (B)掃掠(C)除料 (D)拉伸 。
35. 3D 軟體特徵中，斷面形狀一致的特徵，斷面隨著路徑發展，可以長料，也可以除料稱為 (A)鏡射 (B)掃掠 (C)舉昇 (D)陣列 。
36. 下圖 3D 軟體特徵為

(A)旋轉 (B)薄殼 (C)掃掠 (D)舉昇 。
37. 下圖 3D 軟體特徵為

(A)舉昇 (B)拉伸 (C)旋轉 (D)掃掠 。
38. 3D 軟體特徵中，製作彈簧為 (A)旋轉 (B)螺旋 (C)掃掠 (D)鏡射 。
39. 下圖為 3D 軟體視圖種類，依邊線與著色區別，下列何者正確？

(A)可見邊和隱藏邊 (B)著色 (C)帶可見邊的著色 (D)可見邊 。
40. 下圖為 3D 軟體視圖種類，依邊線與著色區別，下列敘述何者正確？

(A)可見邊和隱藏邊 (B)線架構 (C)帶可見邊的著色 (D)可見邊 。
41. 下列包邊式接頭圖示為 (A) (B) (C) (D)。
42. 下列角對角式接頭圖示為 (A) (B) (C) (D)。
43. 下列重疊式接頭圖示為 (A) (B) (C) (D)。

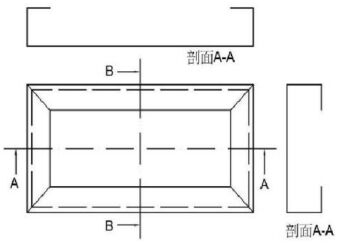

44. 下圖顯示板金工作圖面（前視圖＋側視圖式折彎示意圖），其展開模型為

(A) (B) (C)(D) 。
45. 3D 軟體工程圖之三視圖，若要引用板金模型之尺寸標註，要使用何種指令？ (A)附加尺寸 (B)智慧尺寸 (C)自動標註尺寸 (D)取回尺寸 。
46. 3D 軟體修改板金模型後，要同步更新展開圖形狀，要使用何種指令？(A)更新視圖 (B)視圖精靈 (C)取回尺寸 (D)圖紙視圖追蹤器 。
47. 3D 軟體將展平模型轉到工程圖之展開圖要分解，要使用何種指令？ (A)爆炸 (B)轉為 2D 視圖 (C)解塊 (D)分離 。
48. 3D 軟體開啟 dwg 檔，在工程圖上將展開圖分解，要使用何種指令？ (A)爆炸 (B)轉為 2D 視圖 (C)解塊 (D)分離 。
49. 3D 軟體在工程圖中修改圖框內容，所處環境為何？ (A)工作環境開啟，背景環境開啟 (B)工作環境關閉，背景環境關閉 (C)工作環境開啟，背景環境關閉 (D)工作環境關閉，背景環境開啟 。
50. 下圖所示板金模型，其展開圖為下列何者？

(A) (B)(C)(D) 。
