115年 - 21400 金屬成形 乙級 工作項目 02：識圖與製圖 51-98（2026/01/12 更新）#136724

科目：技檢◆金屬成形-乙級 | 年份：115年 | 選擇題數：48 | 申論題數：0

試卷資訊

所屬科目：技檢◆金屬成形-乙級

選擇題 (48)

51. 下圖為展開圖及折彎示意圖，其立體圖為下列何者？

(A) (B) (C) (D) 。
52. 3D 軟體中要繪製展開圖，要在何種圖形下建立？ (A)ISO 公制板金 (B)ISO 公制組合圖 (C)ISO 公制工程圖 (D)ISO 公制零件 。
53. 3D 軟體中要繪製局部放大圖，要在何種圖形下建立？ (A)ISO 公制板金(B)ISO 公制組合圖 (C)ISO 公制工程圖 (D)ISO 公制零件 。
54. 3D 軟體中要繪製局部剖視圖，要在何種圖形下建立？ (A)ISO 公制板金(B)ISO 公制組合圖 (C)ISO 公制工程圖 (D)ISO 公制零件 。

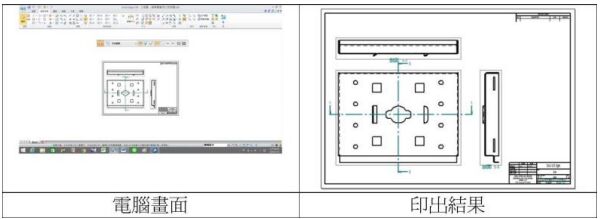

55. 3D 軟體電腦畫面如左下圖，印出結果如右下圖，列印選項為何？

(A)列印區域 (B)目前顯示 (C)所有頁 (D)目前頁 。

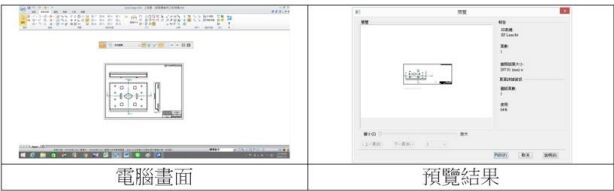

56. 3D 軟體電腦畫面如左下圖，印出預覽如右下圖，列印選項為何？

(A)列印區域 (B)目前顯示 (C)所有頁 (D)目前頁 。
57. 3D 軟體進行列印自行框選範圍時，列印選項為何？ (A)列印區域 (B)目前顯示 (C)所有頁 (D)目前頁 。
58. 下圖所示為箱盒體，其展開圖為

(A) (B) (C)(D)。
59. 下列角對角接頭圖示，何者正確？(A) (B) (C) (D) 。
60. 下列重疊式接頭圖示，何者正確？ (A) (B) (C)(D)。
61. 下列包邊式接頭圖示，何者正確？ (A) (B) (C)(D) 。
62. 下列無止裂口圖示，何者正確？ (A)(B) (C)(D) 。
63. 下列圖示，不是止裂口者為 (A) (B) (C)(D) 。
64. 下列圓形止裂口圖示，何者正確？ (A) (B) (C)(D) 。
65. 下列接頭頂點正方形除料圖示，何者正確？ (A) (B)(C) (D) 。
66. 接頭頂點正方形除料展開樣示，下列何者正確？ (A) (B)(C) (D) 。
67. 圖示箭頭指定位置，板金件 3D 建模專有名詞為

(A)折彎 (B)凸緣 (C)平板(D)接頭 。
68. 圖示箭頭指定位置，板金件 3D 建模專有名詞為

(A)折彎 (B) 凸緣 (C)凸緣接合 (D)接頭 。
69. 圖示箭頭位置，板金件 3D 建模專有名詞為

(A)折彎 (B)凸緣 (C)凸緣接合(D)接頭 。
70. 圖示箭頭位置，板金件 3D 建模專有名詞為

(A)折彎 (B)凸緣 (C)凸緣接合(D)接頭 。
71. 圖示圓圈位置，板金件 3D 建模專有名詞為

(A)折彎 (B)凸緣 (C)凸緣接合 (D)接頭頂點 。
72. 圖示圓圈位置，板金件 3D 建模專有名詞為

(A)折彎 (B)凸緣 (C)凸緣接合 (D)接頭 。
73. 圖示接頭頂點除料型式為

(A)正方形 (B)U 型 (C)V 型 (D)圓形 。
74. 圖示接頭型式為

(A)角對角 (B)重疊式 (C)包邊式 (D)對接式 。
75. 如下圖示接頭型式為

(A)角對角 (B)重疊式 (C) 包邊式 (D)對接式 。
76. 圖示號規量測最厚金屬板厚為幾號?

(A)0 (B)1 (C)30 (D)36 。
複選題
77. 3D 軟體可由模型自動產生下列哪些圖表？ (A)爆炸圖 (B)分析 (C)動畫 (D)組立件 BOM 表 。
複選題
78. 3D 軟體發展趨勢為 (A)整合軟硬體 (B)管理應用 (C)變數表增加邏輯判斷功能 (D)支援雲端設計 。
複選題
79. 如下圖所示，顯示圖形有

(A)三視圖 (B)折彎示意圖 (C)展開圖 (D)立體圖 。
複選題
80. 下列有關號規的敘述，正確的有 (A)號規有多種規格 (B)號數愈小，厚度愈大 (C)可測量板厚及線徑 (D)每增加 6 號，厚度增加一半 。
複選題
81. 剪切加工時，下列哪些方式會使金屬材料受熱變形？ (A)NCT 切割 (B)雷射切割 (C)水刀切割 (D)電離子切割 。
複選題
82. 下列有關板金系數的敘述，正確的有 (A)3D 軟體輸入的系數大小是單側伸長量 (B)板金系數是單側伸長量的兩倍 (C)折床技術員在輸入深度值時主要依據單側伸長量 (D)表示板金在折曲後，長度變化的大小 。
複選題
83. 下圖出現的關係手柄為

(A)水平或垂直 (B)連接 (C)對稱 (D)相切且連接 。
複選題
84. 下列哪些不是透視圖的立體圖？ (A)(B)(C)(D) 。
複選題
85. 展開圖繪製時，對線條的要求通常為 (A)正折用實線 (B)反折用虛線 (C)正折用虛線 (D)輪廓線用實線 。
複選題
86. 3D 軟體可互相切換模式或環境為 (A)背景環境與工作環境 (B)同步建模與順序建模 (C)同步建模與展平 (D)零件與板金 。
複選題
87. 3D 軟體繪製銲接符號的最簡單設定為 (A)銲接基本符號 (B)是否為全周銲接 (C)表面粗糙度 (D)基線型式 。
複選題

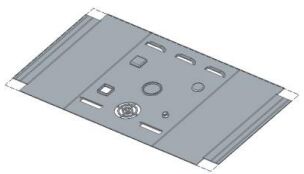

88. 下圖板金展開模型中，具有哪些板金成形特徵？

(A)段差 (B)凸緣 (C)浮凸(D)裂口 。
複選題

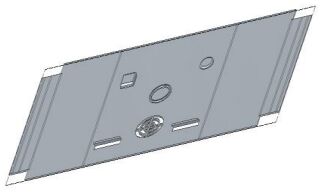

89. 下圖板金展開模型中，具有哪些特徵？

(A)補強肋 (B)凸緣 (C)浮凸 (D)風管出風口 。
複選題
90. 3D 軟體中，屬於 ISO 公制板金圖檔類型下之板金成形特徵為 (A)補強肋(B)網格肋 (C)薄殼 (D)通風口 。
複選題
91. 3D 軟體中 ISO 公制工程圖，可以引用板金模型及展開模型，直接轉出哪些圖形？ (A)剖視圖 (B)三視圖 (C)立體圖 (D)割面線 。
複選題
92. 3D 軟體中 ISO 公制工程圖，可以引用板金模型及展開模型，直接轉出哪些圖形？ (A)取回尺寸 (B)端視圖 (C)展開圖 (D)剖視圖 。
複選題
93. 提供折床技術員的板金工作圖面，下列哪些正確？ (A)三視圖＋立體圖＋展開圖 (B)展開圖 (C)展開圖＋折彎示意圖 (D)三視圖＋展開圖 。
複選題
94. 提供折床技術員的板金工作圖面，下列哪些正確？ (A)三視圖（無標尺寸）＋展開圖 (B)三視圖（無標尺寸）＋立體圖（有標尺寸）＋展開圖(C)展開圖＋折彎示意圖（有標尺寸） (D)展開圖＋折彎示意圖（無標尺寸）＋立體圖（有標尺寸） 。
複選題
95. 如下展開圖，下列哪些圖為其立體圖或三視圖？

(A) (B)(C) (D) 。
複選題

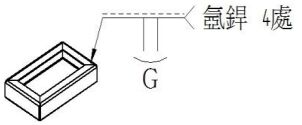

96. 下圖所示銲接符號，代表意義為

(A)銲接方法為氬銲 (B)全周銲 (C)有四處做相同型式銲接 (D)銲接方法為 CO2 銲接 。
複選題
97. 下圖所示銲接符號，代表意義為

(A)銲道不指定加工方法 (B)點熔接 (C)銲道表面形狀呈凸面 (D)銲道加工方法為研磨 。
複選題
98. 下圖所示銲接符號，代表意義為

(A)填角銲 (B)I 型起槽熔接 (C)銲道表面形狀呈凹面 (D)連續銲 。
