95年 - 95年高等一級暨二級電力工程(二級)#39030
科目:
電機機械 |
年份:
95年 |
選擇題數:
0 |
申論題數:
9
試卷資訊
所屬科目:
電機機械
選擇題 (0)
申論題 (9)
⑴步進馬達(Stepping Motor)(6 分)
⑵直流無刷馬達(DC Brushless Motor)(6 分)
⑶直流伺服馬達(DC Servo-Motor)(6 分)
⑷切換式磁阻馬達(Switching Reluctance Motor)(7 分)
⑴圖(b)中,係數 K
1
、K
2
、K
3
、K
4
各該是多少?(13 分)
⑵若 R
f
=100Ω,L
f
=20H,R
a
=0.1 Ω,L
a
=0.1H,K
g
=150 V/A,R
L
=4.5 Ω,L
L
= 2.2 H。在場電壓 V
f
尚未加入前,發電機已達額定轉速運轉。在 t=0 時,理想開 關 SW 閉合,試求出電樞電流 i
a
(t)且 t>0 之表示式。(12 分)

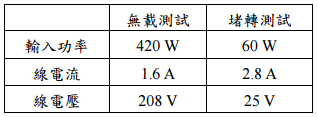

【已刪除】三、一部感應馬達,具有以下規格:三相,Y 接,四極,208V,60Hz,額定轉速 1750rpm。假設機械摩擦損失為 24W,定子任意兩端點量到的電阻值為 2.2 Ω,且其 特性測試數據如下表所示,請求出感應馬達等效電路之參數大小?(25 分)
⑴計算出此三相同步馬達之額定最大轉矩是多少?(13 分)
⑵如果使用一台三相 Y 接,2 極,175kVA,操作在額定電壓輸出 2300V,額定轉速 3600rpm,且同步電抗為每相 2.8 Ω,功率因數為1的渦輪發電機(turbine generator) 來驅動上述之同步馬達,計算出此時三相同步馬達之最大轉矩是多少?(12 分)
