95年 - 95 普通考試_土木工程：結構學概要與鋼筋混凝土學概要#32408

科目：結構學概要與鋼筋混擬土學概要 | 年份：95年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (6)

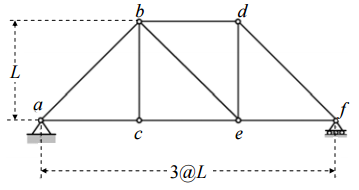

【已刪除】一、試繪下圖所示桁架 ab、bc 及 be 桿之桿力影響線圖（influence line）。已知各桿彈性係數 E、斷面積 A 值均相同，長度 L＝6m。（25 分）

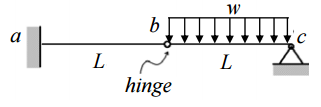

【已刪除】二、試求下圖所示梁之 b 點垂直位移量，並繪剪力圖、彎矩力圖。已知各桿彈性係數 E、斷面積 A、斷面二次矩 I 值均相同，長度 L＝6m，荷重 w＝10 kN/m。（25 分）

⑴於計算梁之撓度時，應如何決定梁之“有效慣性矩” I_e ？（10 分）

⑵寫出直線型受拉鋼筋之“基本伸展長度”公式及含有標準彎鉤之受拉鋼筋的“基本伸展長度”公式。（10 分）

⑶寫出混凝土對於版的穿孔剪力所能抵抗的強度V_c。（10 分）

【已刪除】四、下圖所示為一梯形梁斷面主筋的配置情形。若鋼筋降伏應力為 f '_y = 4,200 kgf / cm ²，混凝土抗壓強度為 f '_c = 280 kgf / cm² ，鋼筋之彈性模數為 E_s= 2,040,000 kgf/ cm ²。又混凝土工程設計規範規定：『於計算強度下最外側受拉鋼筋之淨拉應變不得小於 0.004』。在此一條件下，試計算受拉鋼筋之最大使用量 A_s,max，並計算其所對應之最大標稱彎矩強度M_n,max。（20 分）【假設：混凝土矩形應力塊之應力 0.85f 'c 仍然適用於梯形壓力區域】
