95年 - 95 身心障礙特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#39189

科目：結構學概要與鋼筋混擬土學概要 | 年份：95年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

【已刪除】一、試求圖 1 所示桁架結構 a 桿、b 桿及 c 桿之內力。（25 分）

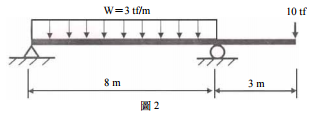

【已刪除】二、試繪製圖 2 所示梁結構之剪力圖與彎矩圖。（25 分）
三、某一鋼筋混凝土矩型斷面之簡支梁，跨度 L＝8 m，梁寬 b＝30 cm，梁深 d＝54 cm， As＝35 cm2 ，無壓力鋼筋，fc’＝280 kgf/cm2 ，fy＝3500 kgf/cm2 ，若梁承受均佈靜載重 Wd＝3 tf/m，試求此簡支梁所能承受之最大均佈活載重 Wℓ＝？（25 分） （Wu＝1.4Wd＋1.7Wℓ）
四、某一鋼筋混凝土矩型梁，梁寬 b＝30 cm，梁深 d＝44 cm，fc’＝280 kgf/cm2 ， fy＝2800 kgf/cm2 ，承受剪力 Vu＝20 tf，若其內配置#3U 型垂直箍筋，試設計適當之 垂直箍筋；#3 直徑 db＝0.95 cm，Ab＝0.71 cm2 。（25 分）
