95年 - 95 高等考試_三級_土木工程：鋼筋混凝土學與設計#38411

科目：鋼筋混凝土學與設計 | 年份：95年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：鋼筋混凝土學與設計

選擇題 (0)

申論題 (6)

⑴如何判定結構物之柱或樓層係屬「無側位移」或「有側位移」？（10 分）
⑵敘述「剪力摩擦筋」的設計公式。（8 分）
⑶何謂混凝土的「潛變」，並敘述它對於構材行為的影響。（7 分）
【已刪除】二、下圖所示，為一“單筋矩形梁”斷面主筋配置的情形。若一支#10 鋼筋的截面積為  Ab = 8.14 cm2 ，鋼筋 降 伏 應 力 為  f y = 4,200 kgf / cm2 ，鋼筋之彈性模 數 為  Es = 2,040,000 kgf / cm2 ，混凝土抗壓強度為  f ′c  = 210 kgf / cm2 ，求該梁斷面之標稱 彎矩強度Mn及設計彎矩強度 φ ⋅Mn  。（25 分）

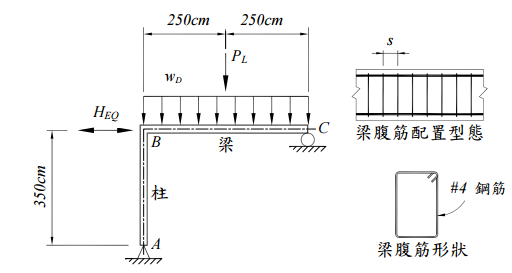

【已刪除】三、下圖所示，為一個 L 型構架。梁上方承受一個均佈靜載重wD = 5,000 kgf / m。梁跨 徑中央處承受一個集中活載重 PL =  12,000 kgf 。於梁－柱接頭處含有一個水平向的 地震力HEQ = 10,000 kgf  。此一地震力係指“使用程度＂（service level）之地震力。 梁寬為 b = 40 cm ，梁之有效深度為 d = 53 cm 。柱斷面為正方形，其尺寸為 50 cm×50 cm 。鋼筋之 降 伏 應 力 為 f y = 2,800 kgf / cm 2 ，混凝土抗壓強 度 為 f ′ c= 210 kgf / cm 2 。一支#4 鋼筋截面積為  Ab = 1.27 cm2 。若梁腹筋採用等間距 s 的方 式來配置，試求該間距值應為多少？（25 分）
【已刪除】四、下圖所示，為一“單筋矩形柱＂構造。若一支#10鋼筋的截面積為  Ab = 8.14 cm2 ， 鋼筋降伏應力為  f y = 4,200 kgf / cm2 ，鋼筋之彈性模數為  Es = 2,040,000 kgf / cm2 ，混 凝土抗壓強度為  f ′c = 280 kgf / cm2 ，求該柱斷面塑性中心的位置  xpc。又若偏心距為 e = 130 cm，試計算該柱斷面之標稱軸力Pn與標稱彎矩Mn。（25 分）
